不要小看折疊結構，它在軍事上可用于戰地指揮、戰場救護、裝配搶修及野外帳篷等，對提高部隊的后勤保障能力、增加部隊?wèi)?zhàn)斗力有重要意義；在航空航天領域，折疊結構有著不可替代的地位，已用作太陽帆、可展式天線等。

隨著3D打印技術的發展，具有可控性能的智能結構4D打印正在獲得大量研究，折紙鑲嵌，有望為產品開辟新的設計和應用。當前最流行的4D打印方法之一是通過加熱故意使從FDM 3D打印機擠出的熱塑性塑料發生變化，以實現運動或存儲。這種方法的優點在于工藝容易獲得且成本較低，但分辨率不可避免的受到FDM 3D打印機的限制。另一種流行的4D打印方法是打印對濕度變化或(脫)水化反應的可收縮自折疊材料，這種方法對需要生物安全性能的可穿戴設備和食品特別有用。然而，對于復雜的形狀變化，分辨率仍然是無法回避的問題?？傊?，當前的4D打印技術，要么分辨率低，要么需要手工，容易出錯且后處理較為耗時。

增材制造技術前沿注意到，東京大學的研究人員推出了一種結合2D打印、折紙結構和化學的新方法，可實現快速3D物體制造，且不會產生任何材料浪費。這種噴墨式4D打印工藝，有可能克服限制并為不同行業開辟無限的應用前景。與傳統的逐層3D打印技術會導致生產時間延長和材料浪費不同，研究人員從4D打印中汲取了靈感。在這里，具有獨特屬性的材料在特定條件下自折疊成復雜的 3D形狀，利用時間作為轉變的關鍵因素。

東京大學電氣工程與信息系統系項目助理教授Koya Narumi 表示：“我們面臨的最大挑戰是完善硬件和材料的選擇，我們花了一年多的時間才將范圍縮小到最終選擇。但是所有的嘗試和錯誤都是值得的，與之前圍繞相同基本思想的研究相比，我們將輸出分辨率提高了1200倍，打印速度提高了2.8倍，還可以實現全彩打印。這意味著我們可以創建的設計不僅新穎，而且可以用于實際應用。未來，我們可能會探索功能材料，例如導電或磁性墨水，這些材料可以用于機器和其他功能設備。”

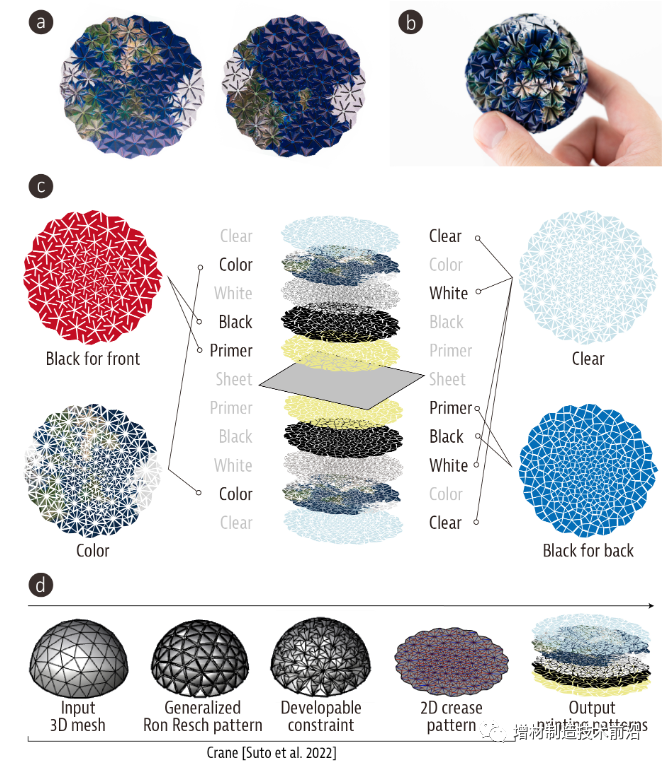

盡管打印的折紙基本上是平坦的，但它們?cè)谥醒霟崾湛s片材料的頂部和下方結合了許多不同的墨水層。底漆有助于墨水粘附在紙張上，即使在潮濕的情況下也是如此。黑色墨水可以抵抗收縮，從而實現折疊。白色圖層為顏色圖層提供了空白畫布。最后的透明層可以保護下面的所有結構。

用于 4D 設計的 2D 圖層

該技術的核心是專門設計用于處理紫外線反應材料的噴墨打印機，盡管這些打印機可能需要更高的成本。該打印機將二維折紙?jiān)O(shè)計精確地應用到熱收縮塑料片的兩面。此外，印刷過程中使用的墨水在隨后的收縮過程中不受影響，確保即使在干燥后也能保持其柔韌性。通過策略性地合并兩側墨水部分之間的間隙，設計人員可以精確控制紙張的折疊方向。

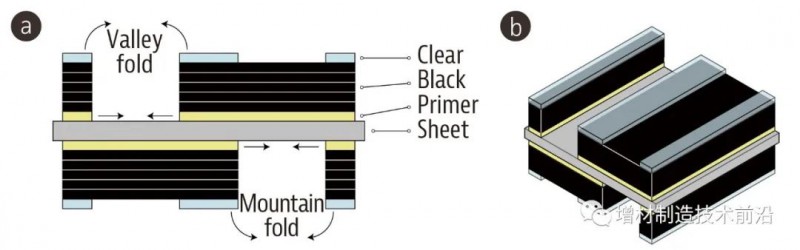

折紙主要有兩種折痕：山谷褶皺和山脈褶皺。在每種情況下，紙張要么向內折疊，要么向外折疊。為了進行這些折疊，在熱收縮片的一側留有間隙，以便在加熱時，片的這一部分可以像山谷一樣向內折疊，或者像山一樣向外折疊。

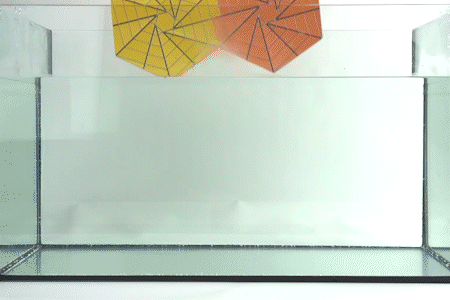

通過使用熱水對平板進行加熱來觸發自折疊過程。在此過程中，具有抗收縮性的墨水發揮著關鍵作用，使材料自發折疊成復雜的折紙狀結構。

“我和我的團隊發現了如何使用易于使用的工具和材料來創建自折疊4D物體，”Narumi 補充道。“本質上，我們正在制作帶有折紙圖案的平板，這些圖案可能很復雜，即使是熟練的折紙藝術家也需要幾個小時才能形成。但得益于我們的特殊工藝，您可以將熱水倒在這些平板上，然后觀看它們?cè)趲酌腌妰?nèi)變?yōu)閺?fù)雜的3D形狀。”

專門創建的軟件將輸入的3D模型轉換為可以打印的2D圖案。然后可以將打印件浸入熱水中，自行折疊成最終的3D物體

研究人員對這項獨特技術在各種應用中的巨大潛力表示了期待。其中，時尚業將從中受益，因?yàn)樗?jīng)常面臨材料浪費的問題，特別是在定制設計的背景下。該技術能夠在4D打印物品保持平整的情況下運輸它們，為解決物流和存儲障礙提供了一個有吸引力的解決方案，使其成為災難恢復條件下的實用選擇。醫療設備等基本物品可以打印為平面形狀，并在現場轉化為功能齊全的3D對象。

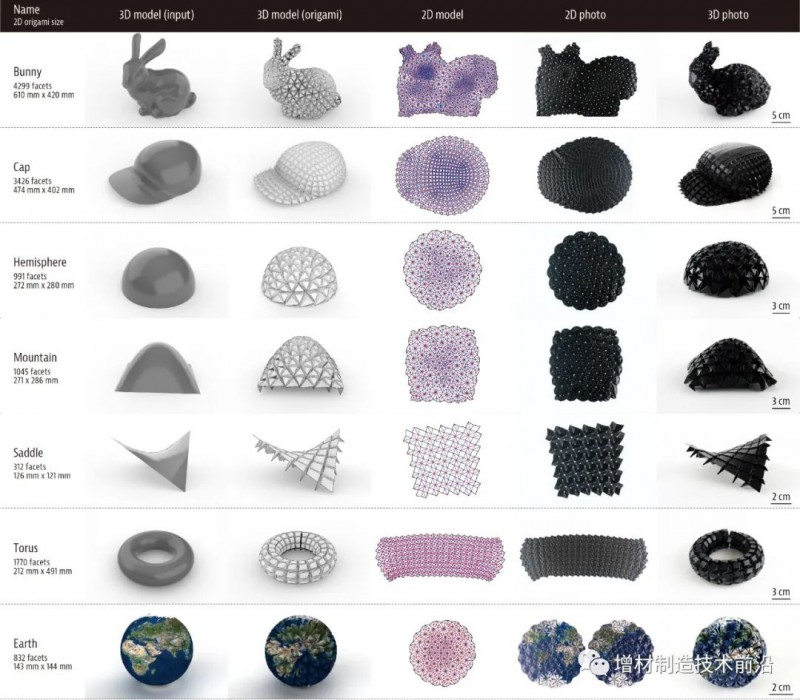

東京大學研究團隊創建的4D結構

一段時間以來，3D打印已被用于制作產品原型，現在更多的用于商業產品的制造，甚至包括噴氣發動機的零件。但每種3D打印方法都有其局限性，例如完成打印所需的時間較長或打印過程中殘留材料的浪費。4D打印這一概念旨在使用最少量的材料來緩解這些問題，這些材料被選擇為具有某些特殊屬性，使它們能夠在適當?shù)臈l件下自動折疊成復雜的3D 狀。它被稱為4D打印，因?yàn)樽哉郫B的過程必然要利用時間，這通常被稱為第四維度。有意思的是，這種新的快速 4D打印方法始于2D領域。

東京大學的研究人員表示，4D打印工藝目前正在不斷探索和發展，為快速、無浪費制造成為現實的潛在未來提供了見解。研究人員表示，他們“熱切期待”其實際應用及其對不同行業的影響。
