墨滴觀測系統是噴墨打印機墨水開發過程中必不可少的開發工具，是打印機墨水開發利器。

這個視頻是賽爾XAAR利用墨滴觀測系統，觀測賽爾噴頭噴射的墨滴運行情況

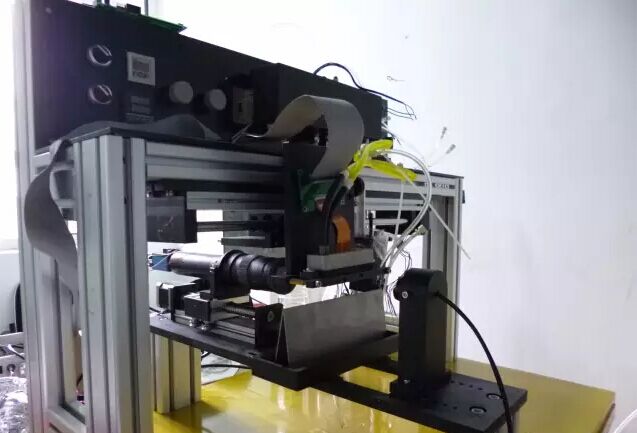

墨滴觀測系統，是配有CCD高速攝像機檢測系統，拍攝并記錄數據圖像視頻。任何廠家的噴頭控制板只需接入觸發信號，就可以觀測從打印頭噴出的每滴墨水的飛行軌跡,可以自動測量噴墨墨點速度、體積,從而來判斷噴頭控制板卡電壓、脈沖波形與墨水之間匹配狀態與穩定性。

技術參數：

1、自動測量同個墨滴速度、體積、偏轉角度、墨滴圓度，同時支持單墨滴，雙墨滴測量。

2、可以在高頻、低頻條件下自動測量墨滴體積，速度。

3、(a)支持外部觸發：接入點火脈沖信號，5V或3.3V差分信號或單端信號,脈寬高電平2us-10us之間。(b)可以在軟件界面中實時顯示外部觸發頻率。

4、 LED閃光燈亮度可調。

5、 選用進口專業CCD相機。

6、 用戶可自己保存當前圖像，視頻，包括測量數據。

7、 可以運用在任何一款壓電噴頭的墨水開發中，如（DIMATIX-SPECTRA、XAAR賽爾、SEIKO精工、KONICAMINOLTA柯尼卡、EPSON愛普生、RICOH理光、KYOCERA京瓷、TOSHIBA東芝、松下），熱發泡噴頭HP惠普等系列噴頭配合使用。

測試判斷：

1、觀測墨滴飛行軌跡時，查看是否有衛星點、拖尾狀態、散噴、斜噴。

2、灰度打印時，觀測幾級灰度墨滴是否追加到同一墨滴。

3、 多排噴嘴噴頭，觀測噴頭前后排噴嘴噴墨速度是否一致。

4、噴墨控制板卡與噴頭、墨水之間是否匹配。噴墨控制板卡數據是否有出錯。

5、 通過修改噴頭電壓、脈沖波形、點火頻率等噴頭參數，墨滴觀測系統來分析墨滴狀態，從而為打印設備提供最佳的噴頭驅動參數。
