Sang-Young Lee是韓國蔚山國家科學技術研究所（Ulsan National Institute of Science and Technology ，UNIST）的一位電池化學家。近五年來，他一直在從事柔性可打印電池的研究。在他看來，自從鋰電池誕生后，電池的構造就一直沒有真正改變過。

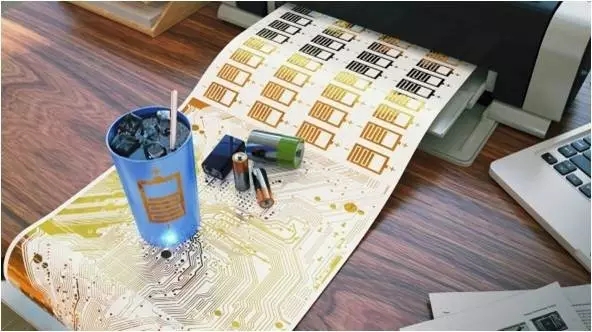

在 Lee的實驗室長凳下面，放著一臺普通的、有些破舊的噴墨式打印機。經過他的改裝，這臺打印機能夠用來打印出電路，或是生產一種被稱為“超級電容器”的能量存儲裝置。

為了使打印機正常工作，Lee將其原有的墨盒清空，然后填充以特殊配置的電池材料和導電油墨。當放入經過處理的紙張后，這臺打印機就能打印出柔性耐用的超級電容，或者其他簡單的的電子元件。打印的模板可以是一張高分辨率地圖、一朵花、一個標志或任何你想要的設計形式。

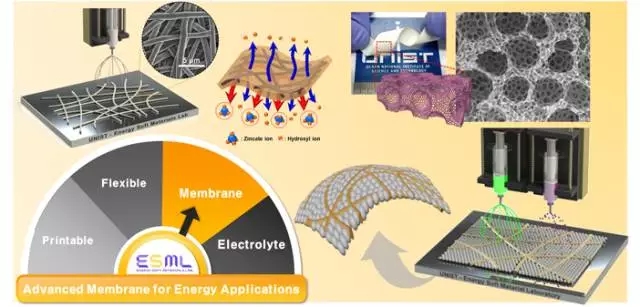

通過打印生產，用于能源領域的高級薄膜

一般來說，常規的鋰電池的構造通常是把能量存儲材料接到金屬箔上，并使用液體電解質封裝成幾種基本形狀——袋狀、硬幣狀、柱狀或是矩形柱狀的電池。因此可穿戴健康監測設備的設計，無論載體是服裝還是腕帶，都會受到電池形狀的限制。為了消除電池對產品設計帶來的種種限制，Lee打算研制一種外形可隨意設計的柔性電池，同時還要保證這種電池能夠使用諸如噴墨打印機之類的簡單設備生產。

為了實現這個目標，Lee嘗試了所有可用的材料。研發的難點在于，如果油墨在紙上隨意涂抹或流動，超級電容器就無法工作。因此，需要先印刷一層纖維底漆作為介質，用以吸附油墨使其不會亂流。接下來要印刷的是碳納米管，用來替代電池中的箔電流收集器，最后是銀納米線電極和電解質油墨。每一種油墨都是專門配制的，以確保在墨盒中時能隨印刷頭流動且不易結塊。

分層打印方法

實現上述流程的關鍵在于研發出一種能夠與噴墨打印兼容的電解質。電解質是一種能夠傳導離子和電子的特殊液體介質。Lee作為首創者，研制出了一系列的含有電解質的噴墨印刷兼容材料。他提到，現存的各類液體或者固體電解質與噴墨印刷并不兼容，而且其中一些的柔性也不足。

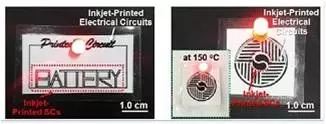

Lee將他的系統原型發表在《能源與環境科學》（ Energy & Environmental Science）雜志上，并詳述了電池和電路是怎樣隱藏在印刷圖案中。在一張紙上，打印上去的單詞“BATTERY（電池）”為單詞“Printed Circuit（印刷電路）”供電，并點亮LED燈泡（如下圖）。

這類打印生產的電路可以有廣泛的應用，比如在咖啡杯包裝的設計中，超級電容器為一個傳感器供電，該傳感器能夠根據飲料的溫度，自動亮藍燈顯示“涼”或亮紅燈顯示“熱”。

紐約Frog設計公司的機械與工業設計師 Inna Lobel 說道：“物聯網和云計算的目標是在科技的幫助下，使我們能夠以非常自然的方式和世界互動。這些打印出來的超級電容器，已經可以向世人表明，未來的技術和材料大概是什么樣子的。”

然而，技術永遠都在發展之中。為了驗證可打印電路的實用性，Lee必須首先研發出能方便地進行相關測試的設備。當電池被扭曲或者產生形變時，需要一種定制的儀器才能測量其電性能。Lee表示，下一步將是繼續提升印刷品的能量存儲能力，并嘗試在紙以外的材料上進行印刷。
