前言

目前，小尺寸AMOLED顯示屏的有機發光部分使用的是FMM+（Fine metal Mask）蒸鍍的技術方案量產，代表廠商是三星，其絕大多數AMOLED產能都應用在galaxy系列手機上。但是FMM+技術方案在大尺寸AMOLED顯示模組上卻無法使用，因?yàn)榻饘傺谀ぐ宓慕饘傩巫儐栴}，蒸鍍工藝中均一性難以保證，以及為了解決大尺寸mask難以對位的問題。另一家韓國面板廠LGD選擇了某種程度上的權宜之計，即使用白光OLED添加彩膜的方案，來實現RGB的圖形化顯示。但是由于其白光有機發光層仍然采用蒸鍍工藝的高真空制程，故設備昂貴；另一方面，材料利用率也較低，此外其在大尺寸的量產表現上一直良率不高，最終產品的價格高昂，所以市場的接受度一直無顯著提升。

最近幾年隨著噴墨打印設備和溶液型AMOLED材料性能的不斷進步，噴墨打印AMOLED的技術開發不斷受到業內關注。

噴墨打印制程工藝是將數十兆分之一升（皮升）的溶液（通常在一皮升到幾十皮升之間），以每秒數百次以上的頻率噴灑在特定的對象上，然后將溶劑去除形成干燥薄膜的成膜制程技術。比起傳統真空蒸鍍制程，其材料使用效率大大提升，此外，由于器件結構簡單，沒有Mask對位等問題，理論上良率也可大幅度提升。

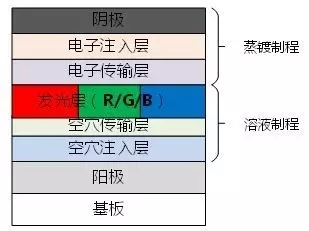

如下是常規的OLED器件結構示意圖，目前的噴墨打印技術主要是替代OLED的底層，后面幾層仍然是采用蒸鍍制程。這主要是考慮到各層材料在成膜工藝中之間的互溶等工藝問題，現在還難以做到全部替代。

噴墨打印關鍵設備構造

噴墨打印技術有兩種基本類型：連續式噴墨 (CIJ)和按需式噴墨 (DOD IJ)。連續式噴墨技術多用在噴碼機、部分?jǐn)?shù)字印刷機領域，本文不做詳述。DOD模式具有液滴尺寸小，墨滴落點精確可控等優點，使其更易在圖形化要求高的領域得到應用。在AMOLED顯示領域，DOD模式的噴墨打印技術可以以0到25kHz的頻率分散出150μm（液滴直徑） 甚至小至15μm的液滴。按需式噴墨頭從工作原理上主要分為壓電式、靜電式、熱發泡式、超聲波式4種，目前業界主要使用的是壓電式。

以下對其進行簡要介紹：

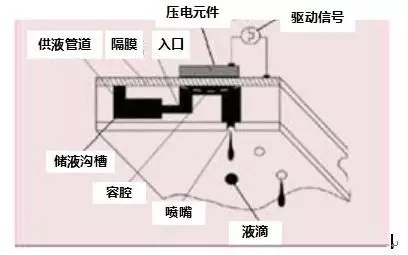

為了更好理解按需式噴墨頭的工作原理，首先介紹壓電式噴頭的構造，下圖是一個常規的壓電式噴墨打印頭的內部構造示意圖。壓電元件（通常為陶瓷材料）以水平片狀形式封裝在振動板（同時也是隔膜）上，電極沉積在壓電元件上下兩面，電場方向與壓電元件的極化方向平行。當電極兩端施加電壓時，壓電元件彎曲，導致振動板向壓力腔內部彎曲，將墨水從壓力腔中擠壓出去。電壓釋放后，振動板恢復原狀，墨水容腔增大，墨水向回收縮，斬?cái)嗄?，形成墨滴噴出。每個噴頭通常包含有多個（如128或256等）等間距排列的噴嘴，每一個噴嘴的至少一個腔壁覆蓋有壓電材料薄膜，工作時，壓電材料薄膜由于逆壓電效應，將施加在其上的電脈沖信號（即電能）轉化成機械能，從而完成吸墨、噴墨的過程。由于壓電元件的形變程度與驅動電壓成正比，通過電壓波形控制，能較容易地改變墨滴大小和噴射速度。

影響噴墨打印OLED品質的主要因素

利用打印方式制備有機電致發光器件的工藝中，影響屏幕點亮效果的兩個最重要的因素就是干燥后的薄膜形貌和厚度均一性。

影響形貌的因素是割墻的材料屬性和結構、界面處理工藝、墨水特性以及干燥工藝等；而厚度的均一性差異則主要取決于不同噴頭的液滴體積的均一性控制。設備、材料、工藝等都會對如上的多重因素造成影響，因此要達到良好的整屏點亮均一性效果，具有很大的難度。

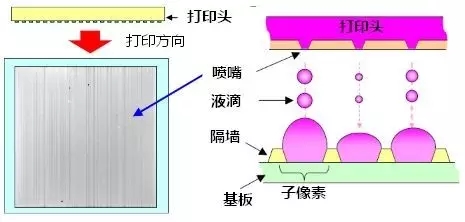

如下圖所示，點亮的OLED瓶上沿著打印方向有一系列的明暗亮度不一的條紋，其主要是由于噴嘴間的噴墨體積不一致造成的一種顯示mura，業內稱之為Suji mura，其通常為像素級別的寬度。研究發現，通常當相鄰子像素間的墨滴體積偏差大于0.5%以上就可以在點亮產品上看到Suji mura。

對于噴墨打印技術來說，Suji mura是非常常見的，也是必須要克服的。其產生的原因比較明確，但是解決起來卻較復雜。主要和噴頭液滴體積的精確控制能力以及打印方式有關。液滴體積的精確控制，一方面要求噴頭的加工精度必須很高，所有噴嘴本身加工精度偏差必須在一定范圍內。另一方面，還必須通過電壓波形的調節對每個噴嘴噴墨的體積進行校準，使其達到一定的偏差范圍內。

Swath mura及產生原理示意圖

作者簡介：代青，博士，高級工程師。2011年畢業于中國科學院理化技術研究所，現就職于BOE VOSBU新技術研發部。入職以來一直從事AMOLED溶液制程，尤其是噴墨打印技術相關的研究工作。作為核心成員參與或主持多個溶液制程技術的研發項目，其中包括集團年度優秀研發項目一等獎一個，現作為PM主持集團一個重大戰略專項項目。
