在第二十八屆上海廣印展(2020-7)上，愛普生S3200-U1大放異彩后，國內眾多設備廠家分別以愛普生S3200-U1打印頭生產出來了UV平板、UV卷對卷、UV導帶的設備。應用范圍涵蓋了廣告噴印、數碼包裝（彩盒包裝和圓形彩繪包裝）、數碼壁紙、數碼裝飾畫、禮品定制（手機殼、胸章）、標識印制、數碼印刷、等領域，充分展示了愛普生S3200-U1打印頭強大市場適應性與多樣化的場景應用適應能力。同時展現了愛普生S3200-U1打印頭對中國市場的全面重視和支持，不僅從市場層面更從技術的層面為中國設備廠家提供了更為周到和細致的服務和支持，為中國的數碼噴印設備降低了開發周期和開發成本，更為中國數碼噴印設備在全球范圍內提供了更廣闊的市場機會。

中印”品牌的UV大幅面打印機，在軟膜領域和5米UV卷材領域一直具有較高的行業口碑和市場占有率。今年推出3.2米和5米導帶設備在疫情期間仍然獲得了良好的銷量，足見客戶對“中印”品牌的美譽和信任。

本次測試的中印E-2000UV是2020年中印公司的傾心制作，協同愛普生I3200-U1的強大動力優勢和愛普生本部的大力支持。雖然中印公司一再表示：還不是很滿意需要繼續調試，但機器已經得到市場中不少客戶的認可。

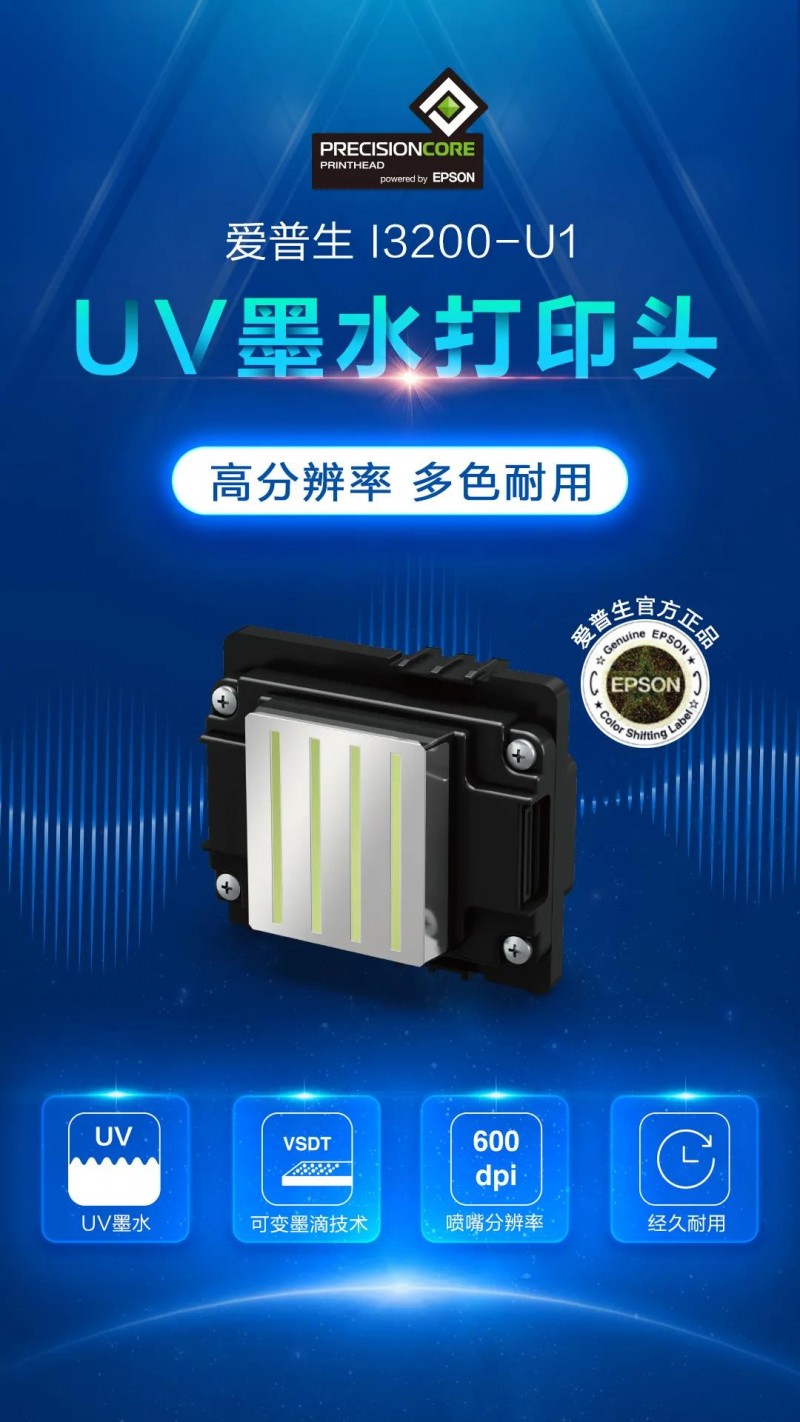

（圖一：愛普生I3200-Ｕ1打印頭）

一、測試設備基本介紹：

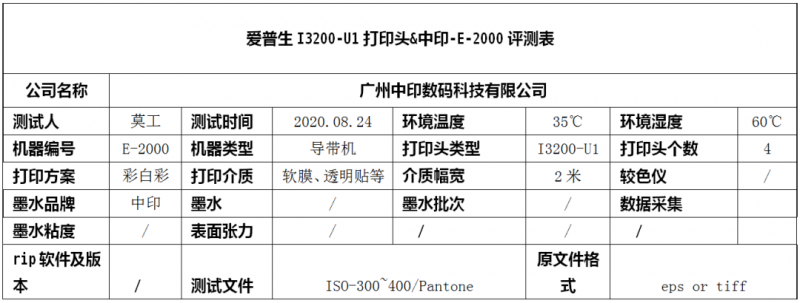

表格一：設備基本配置

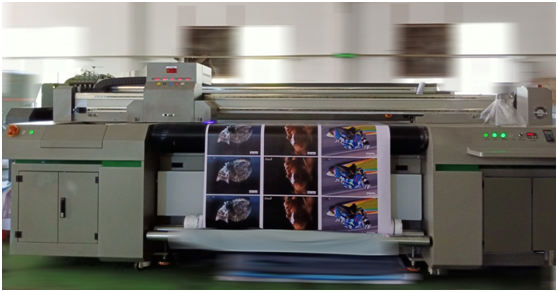

中印E系列E-2000UV導帶機，采用愛普生I3200-U1打印頭，這次測試的項目包括10米4PASS前中后取材檢測和PASS1測試端大小字清晰對比，中印專業技工稱目前機器在測試階段當中，這系列的UV導帶機已打印超過50米，當中包括UV卷材，燈布，軟膜，透明貼等，技工師傅還稱目前一直在測試多種墨水的適配性，來提供打印頭和打印過程的穩定和持續性。

測評主要分為兩部分，采用1個打印頭做車貼打印樣品測試，通過1pass和4pass打印出來的測試報告，顯示機器適配程度，打印頭采用錯位安裝，板卡選取北京博源恒芯，波形狀塊在打印過程中只有1種。根據墨水的適配性，溫度控制在36-40度,打印頭基準電壓隨打印頭、板卡及墨水走,配置5um的柱形過濾，整體采用負壓的供墨方式。

二、測試的基本內容：

1、打印頭在不同打印模式下的性能表現；

2、同一畫面的再現一致性；

三、記錄數據：

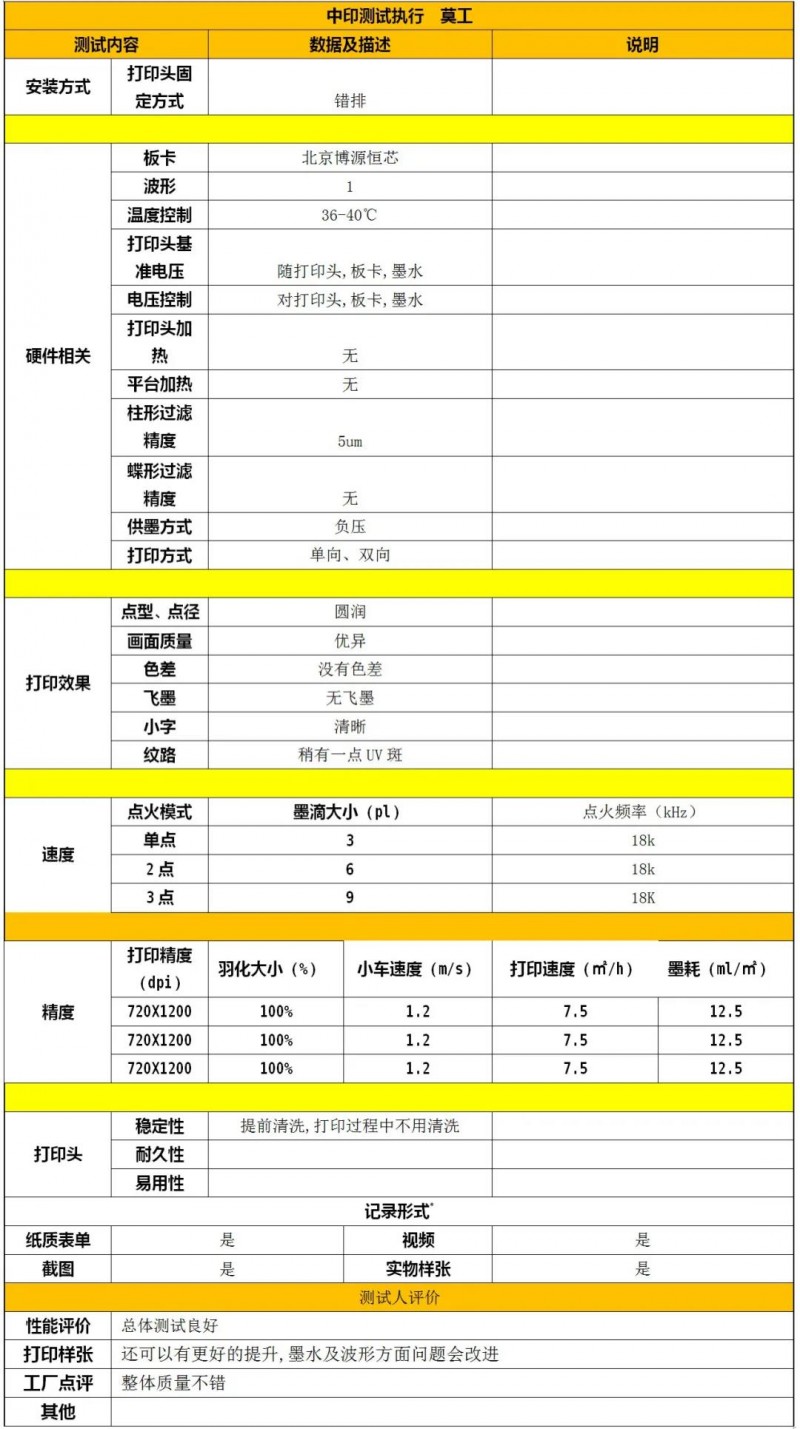

*表格記錄形式為評測過程中所用到的采樣形式，文章僅做圖片展示

這次測試采用720x1200打印精度，100%羽化,速度7.5㎡/h，出來的畫質效果非常理想，點火模式分別測試了單點、中點、大點，墨滴大小分別是3PL,6PL,9PL,點火頻率在18K左右,墨耗方面控制在12.5ml/㎡，而且技工師傅還稱，在打印前把打印頭提前清洗，打印過程不需要清洗，這樣不僅能減少各方面的損耗和提高環保質量，并且對于機器的保護有顯著提高，增加機器在使用期間的續航能力。

1、重復畫質對比：

對于畫質而言，我們單純從技術角度去分析其影響因素的墨水粘度、表面張力、點火頻率、墨滴體積、紊流、電磁干擾等等其實對于實際的畫質表現的意義沒有我們想象中重大，固然這些是重要的數據。這些數據都是動態的。而我們最終需要的是優秀的畫質。只有優秀的畫質才是客戶所需要的。故此我們選擇以下畫面不斷重復，長時間重復，以考驗其重復再現能力。結果顯而易見，不考慮拍照角度的原因，我們實際看到的畫質重復一致性是非常高的。

這不僅僅依靠了打印頭的高度穩定性，同時也依賴于設備板卡、設備加工裝配和墨水的嚴密動態配合。

2、點形及測量：

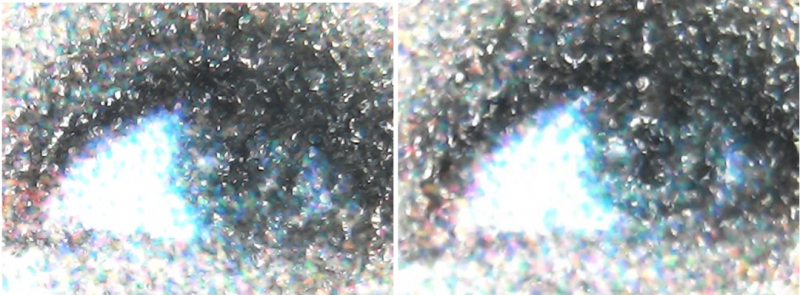

單向打印&雙向打印對比

從畫面中我們發現，顯然單向打印的畫質更細膩。故此所有大幅面打印在打印高品質的畫面時都選擇單向打印的原因。此處不再做深入分析。

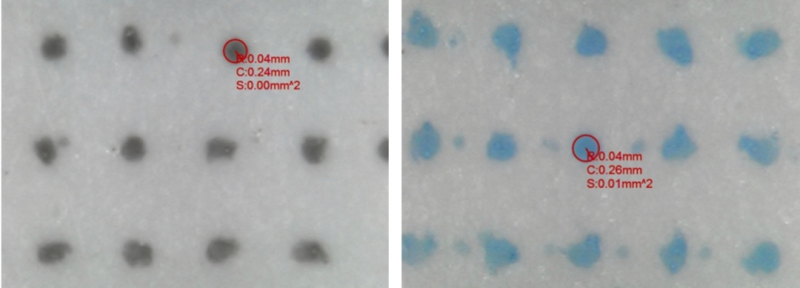

點徑基本控制在0.04mm，但是圓度有待改進。

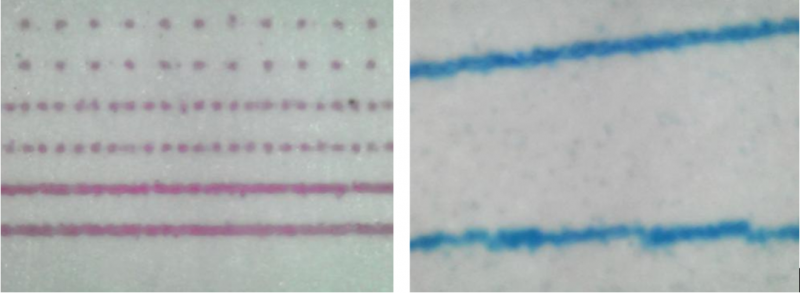

不同密度不同角度線條的線跳動控制較好，這是確保精準落點和畫質精度的重要保證之一。

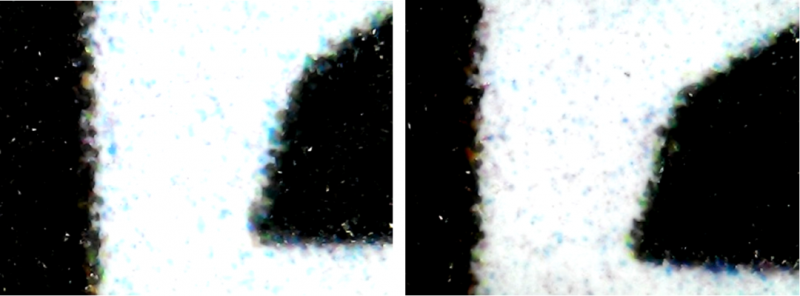

四色疊印，邊緣較銳利。但是有不同程度的飛墨點。這點要引起重視。


四、簡評：

1、在同一畫面多次輸出情況下，10米以上均表現出高度的一致性；肉眼觀測基本無可挑剔；

2、由于整機尚處于最后的全面調試階段，在落點墨滴的圓潤程度和飛墨控制更精準的情況下，必將呈現出更優秀的畫質。

3、中印工程師坦言：到目前為止愛普生I3200-U1打印頭是該公司采用的非常優秀的打印頭之一。目前機器在磨合階段，未來會在板卡和打印模式上稍作調整，改善飛墨和波形方面的問題，對墨水系統進行篩選，挑選一種適合E-2000這款機器性能的系統，將把愛普生I3200-U1打印頭的打印技術發揮到極致。

附錄：

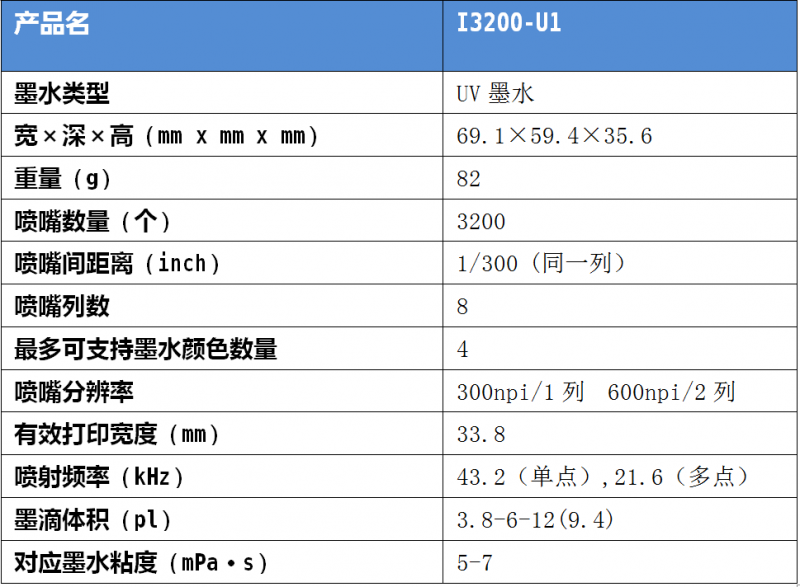

愛普生I3200-U1打印頭參數：
