聚二甲基硅氧烷（PDMS）是一種廣泛使用的有機硅彈性體，因?yàn)樗哂猩锵嗳菪?，低成本和光學透明性。無毒，化學惰性和高彈性等特性使其適用于體外和體內應用，包括組織模擬，電子皮膚（e-skin）應用和微流體。

數字按需噴墨（DOD）打印是增材制造技術的一個很好的例子。既可以用于實驗室原型設計，也可以用于工業規模。

芬蘭科學家基于數字噴墨技術制造了整個電子功能結構，制備了PDMS電介質墨水。基于優化的電介質墨水和納米銀導電墨水全噴印制備了多層軟性電子結構。該工藝完全可以通過噴墨印刷輕松地用于制造柔軟，生物相容且適合皮膚的電子器件。

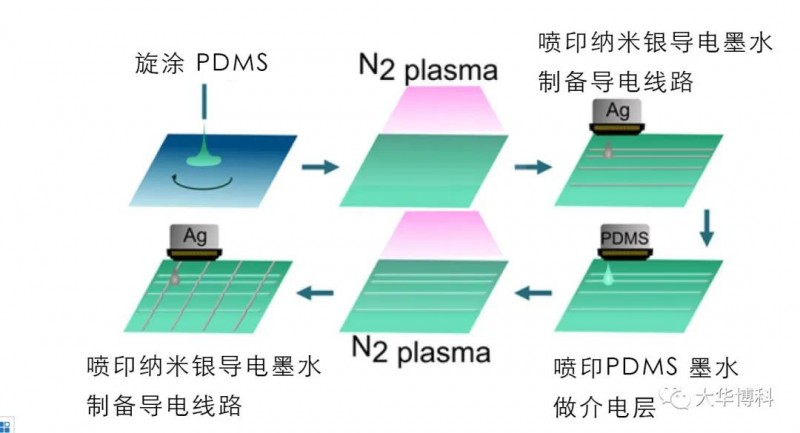

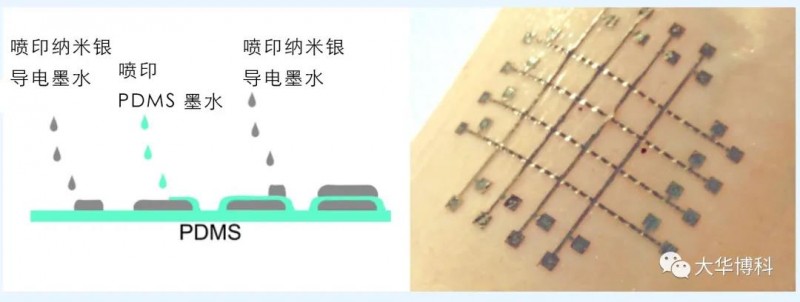

圖1｜PDMS基板 軟性多層電路板結構制備流程

通過選圖PDMS作為承載基板；然后經氮?dú)鈖lasma處理后，打印納米銀導電墨水制備導電線路；打印本工作重點調配的PDMS墨水，制作介電層；在經過氮?dú)鈖lsma處理，繼續在打印PDMS層 通過噴墨納米銀導電墨水制備上層導電下路，多次重復疊加，制備出PDMS基軟性多層電路結構。

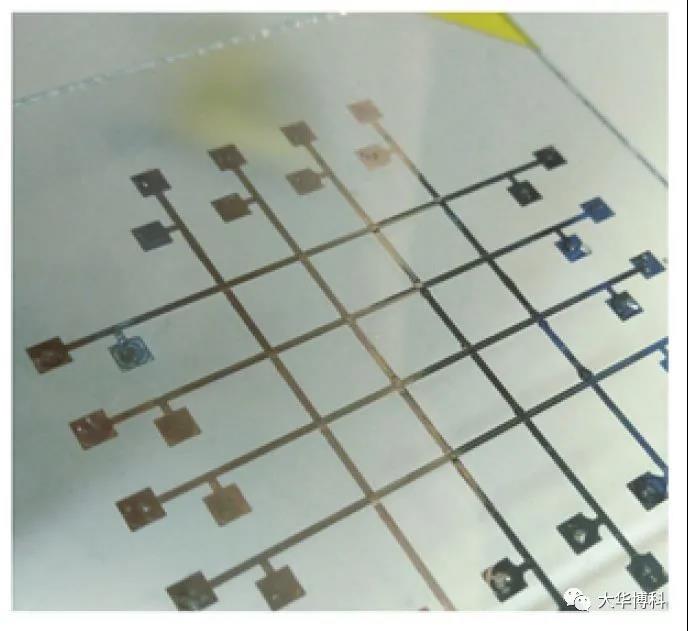

2｜基于上述方法制備的交叉電路結構

圖2 中橫向和縱向電路被打印的PDMS作為絕緣層隔開，整個多層電路結構只有兩種材料構成，一種是PDMS材料做支撐基板兼介電層，另一種為打印納米銀導電墨水形成的電路層。

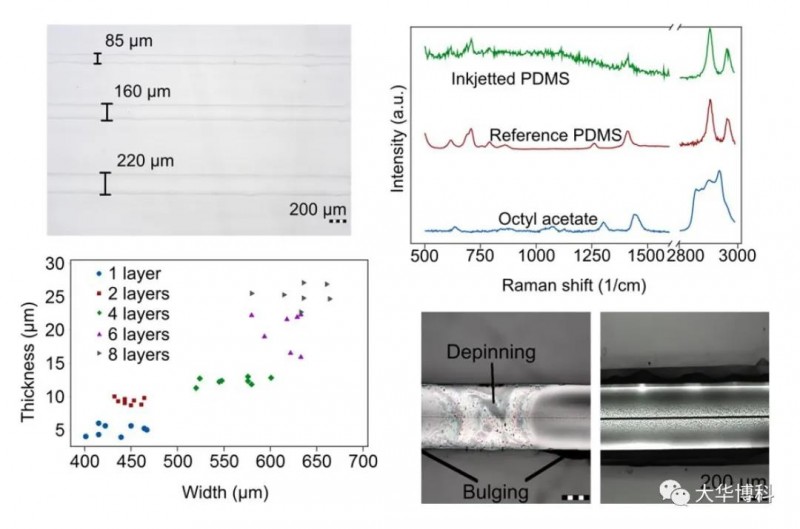

圖3｜打印PDMS墨水線寬與多次打印形成的介電層厚度。

在圖3中，從上到下分別顯示了2像素（2px），4像素（4px）和6像素（6px）線的測量線寬。在疏水性PDMS基材上可以很好地控制油墨擴散，當在現有層的頂部上添加足夠少量的油墨時，圖案將不會擴散，并且可以有效地構建厚度。當打印更多層時，將再次有效地建立厚度，但圖案不會擴展。印刷五到八層PDMS會產生均勻的線條，使下面的銀絕緣。為了確保導電跡線之間的最佳電絕緣，在進一步的印刷試驗中使用了打印八層PDMS作為絕緣層。

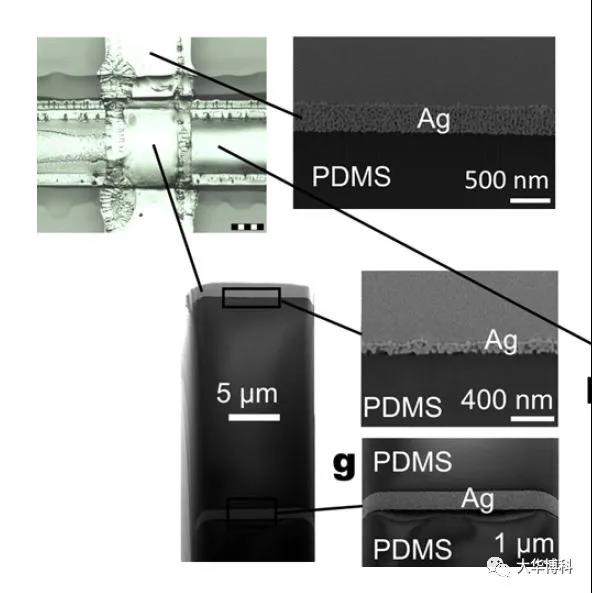

圖4｜交叉位置疊層結構。交叉位置形成了納米銀層--PDMS介電層

--納米銀層 疊層結構

總之，作者提出了一種用于全噴墨印刷、基于PDMS的軟性電子多層結構的方法。可以通過打印納米銀導電墨水和PDMS介電墨水制造軟性電子系統，噴墨印刷的數字化特性使得僅通過修改幾何形狀就可以制造個性化彈性體導電互連系統，而且顯著簡化了多層器件的制造過程。
