編者按：本文為SÜSS MicroTec 公司Luca Gautero撰寫的加成法系列連載，點擊回顧 SüSS MicroTec：加成法，控制液滴的技術。

為了買到最合適的產品，我們需要從一家商店逛到另一家商店，網絡購物時代的到來，使我們擺脫了這種麻煩，提高了我們的生活質量。盡管如此，還是要付出代價的：處理幾乎完美的定性對比。這樣的對比可能是客觀和最終的，因此第一次就做對應該很容易。然而，我們?nèi)匀恍枰袛嗍裁词亲銐蚝玫?、什么是比足夠好更好的?/p>

如果想在電子商務網站上找到噴墨工具，除了設定尺寸和質量外，還要確定“工業和科學”類以及“增材制造產品”等選項，以及可指定噴射特性的多個產品技術指標；這些技術指標基本上可詳細說明系統中的打印頭。做出正確選擇所需的知識是如何將這些技術指標與所需的應用（例如阻焊）相關聯。

我認為打印頭最重要的特性如下：

· 原始分辨率，既每英寸的噴嘴個數（nozzle per inch，簡稱NPI）

· 最大頻率和驅動電壓

· 最小液滴體積（假設多液滴能力）

· 噴嘴陣列、數量和定位補償機制的設計

· 加熱和油墨循環系統

下文將說明和討論每個特性。每英寸點數（dot per inch，簡稱DPI）單位的簡短說明，這是常用的打印分辨率單位。作為二維目標圖像需要兩種分辨率。兩個維度通常具有相同的分辨率，因此實際只存在一個維度。噴墨打印以不同的方式識別和實現兩種分辨率（即使數值相等時）：交叉掃描分辨率是NPI和小步移動的組合。它的正交等效物——掃描分辨率，形成了速度和噴射頻率之間的關系。圖1為分辨率的解釋。

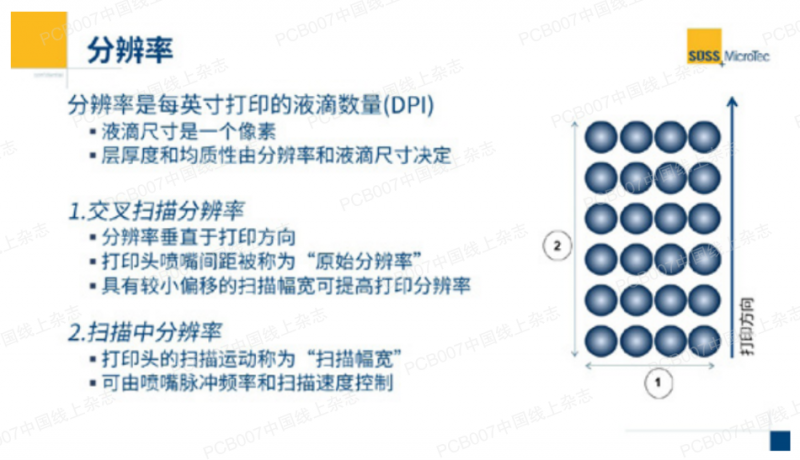

圖1：各類分辨率解釋（來源SüSS MicroTec）

阻焊打印得益于幾十微米的打印分辨率。2550DPI的分辨率可提供略低于10µm的像素。NPI為50的打印頭需要50個小移動（10µm）才能實現這種交叉掃描分辨率。在每一小步中，打印頭都會在整個長度基板上覆蓋部分圖形。盡管打印速度很高，但低NPI的補償是以寶貴的時間為代價的。另一種可能是堆疊和對準多個打印頭，以創建具有更高NPI的虛擬打印頭，盡管機械公差很小。從上一個例子來看，它的公差小于5µm。如果說死亡和稅收是生命中為數不多的確定因素，“交換打印頭”就很接近確定因素了。因此，售后服務工程師需要技能、工具和時間來匹配這些公差。換句話說，低風險路徑是具有高NPI的打印頭。

打印頭的電子產品部分是數字輸入和噴射輸出之間的接口。這些接口驅動噴嘴的機械執行器。噴射頻率除以掃描內分辨率時與打印速度成正比。對于快速打印，較高的最大頻率是必要的。當然，對于材料鑒定，來料測試之一是其阻尼特性，以允許整個可用頻率范圍。獲得最大工作頻率的另一項檢查是波形周期的倒數。波形是一系列電壓脈沖，執行器將其轉換為機械運動，向液體提供動能，隨后從噴嘴口噴射液滴。簡言之，快速電壓上升（轉換速率）或高電壓的能力擴大了合適波形的研究空間。一個好的波形可提供快速移動到基板的液滴?？焖僖旱蔚娘w行時間較短，這對于較高的液滴放置精度是必要的。

圖形行業一直在推動打印頭制造商增加灰度；影響在每個位置打印的液滴體積的可能性。灰度是一種將“刻度級別”指定給定義波形的方法。由于多個序列脈沖和調諧脈沖幅度的組合，波形在液滴體積上會有所不同。高階用戶能夠在可用工作頻率范圍內實現刻度和輸送量之間的任何關系。現在許多打印頭都支持這種配置。盡管如此，最小液滴仍然是表征打印頭最常用的參數，因?yàn)樗f明了噴嘴的幾何形狀?；叶瓤梢暂p松地將低液滴量、高精度的打印頭轉換為精密的工作臺，以獲得極佳的材料輸出，從而加快涂覆速度。

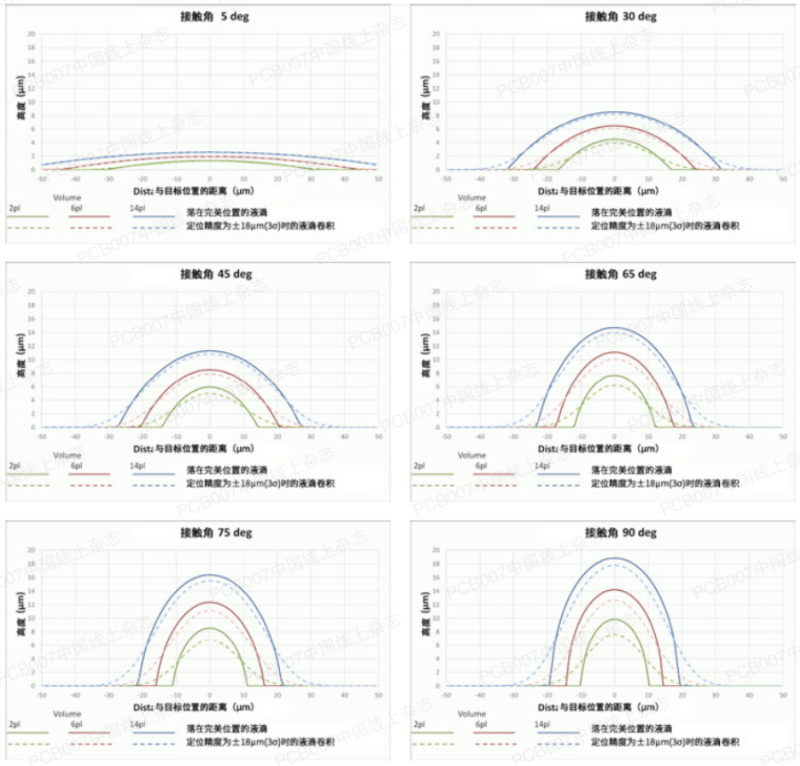

圖2：阻焊應用打印噴頭3種常見體積液滴輪廓圖

單獨的打印頭盡管可與應用完美匹配，但無法單獨滿足制造需要。打印頭中噴嘴的數量是其生產準備就緒的第一個標志。然而，高產量噴墨的關鍵在于組合多個打印頭，以進一步增加噴嘴數量，并可能用一系列打印頭覆蓋整個基板。當高NPI可用時，這種打印頭堆疊更容易且打印頭密集度更低。設計良好的制造工具將具有多個打印頭組合，這些打印頭的設計可使維護簡單直接。此外，工具的存在允許在所需像素分辨率范圍內進行良好交互對準至關重要。噴墨打印設備的供應商負責采用可靠的方法對準打印頭。這種方法可確保更換的打印頭從第一個液滴起就可以與其他打印頭完美配合。

最后也是最重要的特性是加熱和供墨循環系統。上一篇關于材料的專欄文章詳細介紹了油墨的流動性。目前的阻焊油墨需要噴射溫度略高于室溫。這確保了對油墨黏度的控制（在室溫下噴射可能會帶來噴射質量的季節性變化）。優良的設計將考慮打印速度條件下穩定液體流溫度所需的功率。所選噴射溫度以外的任何因素都會導致下落速度不一致，從而導致下落定位不一致。大多數打印頭都有方便的集成加熱器利于低輸出。有些打印頭沒有這種復雜性，制造商只需指定黏度范圍。外部加熱器必須始終保持正確的液體溫度。供墨循環裝置需與外部加熱裝置完美匹配。液體的流量是固定的，遠遠高于通過打印頭的油墨輸出。因此，加熱器可在穩定狀態下工作，確保始終保持良好的噴射溫度。這一優勢盡管相關，但不應成為在系統中集成供墨循環的唯一原因。無論多么精心地向打印系統輸送油墨，油墨系統中的任何位置都可能出現氣泡，這些氣泡所在的腔體越小，如彎月面壓力不穩定到噴嘴堵塞等問題越嚴重。供墨循環系統可確保連續無常見故障。這種裝置的好處是可應對已經有問題的制造，盡管需要偶爾清洗。

打印頭的5個屬性及其上述說明有助您具備公平判斷的基本知識。本專欄的要點是，良好的打印頭選擇會帶來可靠的制造工具。此文描述的噴墨工具供應商設計了精確的元件組合。這項任務幾乎與元件的可靠性無關。同時，不能連續運行的制造工具完全沒有存在的意義。

本專欄文章的主題是打印頭選擇，其中包括液滴體積的重要性。上一段提及“微小意味著精確”，似乎否定了液滴體積的重要性，了解液滴體積重要性最好的方法是了解上一篇專欄文章中描述的接觸角，以及第一篇專欄文章中的液滴定位精度。圖2給出了用于阻焊應用打印頭的3種常見液滴輪廓。在每幀動畫圖中，與曲面的不同接觸角將生成不同液滴輪廓。此外，虛線、一千滴的標準化總和，或者換句話說，液滴輪廓和定位精度的卷積，顯示了液滴位置和給定放置精度之間的關系。重復幾次后，圖片序列顯示液滴定位會以相同的方式以相同的角度影響所有體積。小角度下，其作用相對較小。

接觸角從15°移動到45°時，下降直徑迅速減小。設計打印工藝時，要考慮到穩健性，應避免這種低角度范圍。接觸角超過45°后，直徑以較慢的速度減小，精細的預處理只能獲得較低的回報。在基板表面獲得并保持高且均勻的接觸角是棘手的任務。此外，存在錯誤放置液滴的風險；事實上，接觸角更大時，錯誤放置液滴的風險會相對更大。這種情況會很快破壞90°液體壁的微妙平衡，并導致液滴出現錯位。45°~60°之間的接觸角為特征保真度提供了合理的工藝窗口。

閱讀原文查看，文章發表于《PCB007中國線上雜志》22年2月號，更多精彩原創內容，歡迎關注“PCB007中文線上雜志”公眾號。
