在光電封裝中使用噴墨打印被認為是一項關鍵的使能技術，特別是打印用于光學互連的聚合物微透鏡和用于電氣互連的焊料。MicroFab的Polymer Jet® 技術可在高溫下沉積直徑從50μm到5mm不等的聚合物微透鏡；Solder Jet® 技術能夠在高溫下以每秒600個的速度沉積直徑為25~125µm的熔融焊料滴。通過這些MicroFab Inkjet噴墨打印技術，組件可減少零件數量和縮小封裝尺寸，可大大減少傳統光學對準所需的勞動力。因此，這種技術進步也為制造提供了成本效益。

1、壓電噴墨打印與設備

以按需噴墨 (DOD) 模式運行的壓電噴墨打印設備可以以高達每秒25,000滴的速率重復分配直徑為15~100μm（體積為2pL~5nL）的微液滴。沉積是非接觸式和數據驅動的。配合精密載物臺，可將液滴準確送至指定位置。該技術已被開發用于分配流體，如焊料合金、光學聚合物和其他粘合劑。光學聚合物的沉積可以形成微透鏡、波導或其他光學元件，用于對來自光子器件的光進行整形或引導。焊料或粘合劑的沉積可用于不同層次的光電元件的附接或接合。由于交付的材料量少而精確，而且工藝高度靈活，這種直寫技術被認為是光電封裝的關鍵使能技術。在本文中，我們介紹了該技術在打印用于光學互連的微透鏡和用于打印電氣互連或結構特征的焊料方面的應用概念、過程和結果。本文中的大多數示例都是在封裝VCSEL陣列方面給出的。這些例子顯示了該技術在集成光學和電氣性能以及減小封裝尺寸和組裝成本方面的優勢。

在壓電分配裝置中，電壓脈沖被施加到壓電換能器。換能器的變形與腔內環境壓力下的流體耦合，并產生聲波，導致液滴從裝置孔口噴出。在DOD操作中，只有在向傳感器施加電壓脈沖時，才會從孔口噴出液滴。分配的液滴尺寸大約等于孔口直徑。圖1顯示了來自DOD噴墨系統在2kHz下發生的50μm乙二醇液滴。使用壓電DOD噴墨系統的一般流體特性要求是：粘度在0.5~40cps范圍內，表面張力在20~70dy/cm范圍內。焊料合金需要加熱到熔融狀態，并且需要有惰性氣體保護以防止其被氧化。具有超出這些范圍的特性的流體樣品需要加熱或冷卻，以在噴墨系統的孔口處具有所需的流變特性。在許多應用中，固化的光學聚合物或焊料需要具有特定的輪廓（例如半球形透鏡輪廓），或具有特定的擴散區域。因此，基材表面處理對于控制液滴潤濕和鋪展很重要。圖2所示是MicroFab高精度納米材料沉積噴墨打印系統Jetlab®Ⅱ，用于各種打印任務，由多個子系統組成，其中包括：噴頭、溫度和壓力控制、帶有運動控制的X-Y-Z 平臺、機器視覺系統、UV點光源和N2共流。

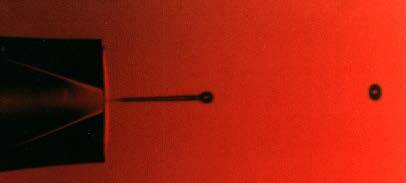

圖1 以2kHz生成直徑50μm的乙二醇液滴

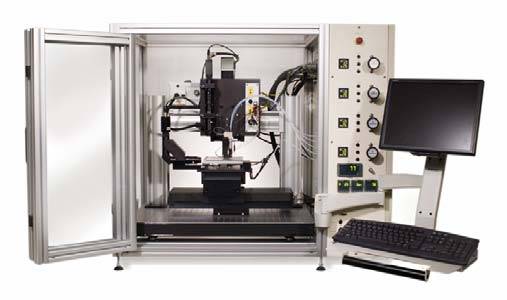

圖2 MicroFab 高精度納米材料沉積噴墨打印系統 Jetlab®Ⅱ

2、Polymer Jet® 技術-打印光學器件

與其他光學級聚合物（如丙烯酸樹脂、光刻膠和熱塑性塑料）相比，UV固化光學環氧樹脂是用于微透鏡打印的首選材料，因為它們具有耐熱性和化學耐久性。MicroFab內部開發的MRXH系列光學環氧樹脂是一種100%固體的預聚物配方。在100°C以上的溫度下，其粘度可降至40cps以下，以實現DOD打印。將液體預聚物液滴打印到指定位置，然后進行UV和熱固化循環，形成半球形微透鏡。透鏡尺寸由液滴的數量（即分配材料的體積）和基板表面的狀況決定。

利用噴墨打印技術，已制造出直徑從50μm到5mm不等的微透鏡陣列，如圖3所示。高度均勻的陣列，直徑精度在±1μm以內，焦距精度在±3%以內。使用MRXH系列材料打印和固化的微透鏡已通過200°C下1小時的測試，并經受了96小時的壓力罐測試（120°C，100%RH）。這種熱穩定性允許在制造微透鏡之后在模塊組件中進行焊料回流步驟。

微透鏡陣列已被動或主動對齊并與其他組件（例如 VCSEL、激光二極管、LED 和光纖）連接，以實現有效的光束整形和光耦合，因為來自所有這些光子器件的光束本質上是高度發散的。圖4是智能像素陣列技術中微透鏡陣列的集成。16x16微透鏡陣列（直徑250μm，點間距500μm）與集成有硅ASIC的 VCSEL/光電探測器陣列主動對齊。

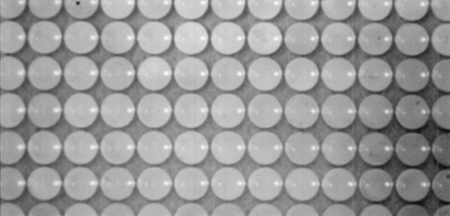

圖3 直徑916μm，點間距1mm，焦距1.10±0.01mm的噴墨打印微透鏡陣列

圖4 智能像素陣列模塊（上）和模塊中打印的250μm直徑微透鏡陣列，下方為VCSEL。6個VCSEL已打開（下）

MicroFab還開發了微光學與VCSEL陣列的晶圓級集成。首先通過非常厚的薄膜圖案化的光刻工藝在VCSEL晶片上形成聚合物基座。然后將微透鏡直接打印在底座頂部，底座與VCSEL的對齊由光刻公差定義，微透鏡與底座的對齊具有自定心特性。基座和微透鏡的尺寸是通過光學建模和考慮現有VCSEL晶圓的布局來確定的。底座直徑115μm，高100μm。打印的液滴數為3到7，對應于25、28、33、36和38μm的透鏡高度。從VCSEL到50/125多模光纖的測量耦合效率顯示了光學性能的改進。

這種微光學結構已被證明具有很高的機械穩定性。它維持了后續的晶圓切割和芯片鍵合環境。與單獨的VCSEL陣列、微透鏡陣列、墊片等相比，這種晶圓級集成減少了部件數量；消除了微透鏡陣列與VCSEL陣列的主動對準；減小了組件的總尺寸；并因此降低了總制造成本。微透鏡也被打印在單?；蚨嗄９饫w的尖端上，使用玻璃夾頭形成單片亞麻籽纖維，以提高光耦合或收集的效率。

3、Solder Jet® 技術-實現電氣互連

在倒裝芯片和其他節省空間/重量的電子封裝發展的推動下，將小焊球沉積到集成電路或芯片級封裝的互連焊盤上是電子組裝中快速增長的大型應用。使用表面張力驅動的自定心來實現光學元件與<1μm的對齊也開始被使用。噴墨打印技術為這些應用提供了一種沉積焊料凸塊的方法，許多組織正在探索其應用。已經開發了使用電動和壓電致動器的DOD模式焊料噴射系統。

使用壓電DOD模式噴墨打印系統進行焊料點膠的操作特性包括：形成直徑為25~125μm的球體；液滴形成率高達每秒1,000個；以高達每秒600次的速度沉積到焊盤上；工作溫度高達320°C。點涂的焊料主要是共晶錫鉛 (63Sn/37Pb)，但也證明了其他一些焊料，包括高鉛 (95Pb/5Sn)、無鉛 (96.5Sn/3.5Ag；97Sn/2.5Ag/0.5Cu；銦；52In/48Sn)；和低溫鉍焊料。圖5顯示了將焊料打印到18x18測試試樣上的結果，該試樣具有100μm直徑的焊盤，點間距250μm。沉積的焊料體積相當于直徑為100μm的液滴。請注意，圖5中所示的凸塊形狀是快速（<100μs）凝固的結果。這些測試的瞬時液滴速率為每秒400滴，圖案是通過在圖的水平方向上光柵化基板來打印的。在這些測試中，平均放置誤差為8μm，接近所采用平臺的定位和對齊系統所施加的精度限制。這種方法在整個可達到的體積范圍內都是連續的。

焊料和聚合物已被打印在相同的VCSEL陣列上，用于凸點和形成微透鏡。如圖6所示，直徑60μm的焊料滴沉積在焊盤上，而聚合物滴沉積在發射極上。另一個示例具有90°的配置，其中焊料凸點直接互連1x4的VCSEL陣列上的焊盤和基板上的銅引線。這種直接鍵合取代了傳統的引線鍵合，因為寄生電容是限制數據傳輸速率的來源之一。為防止回流后焊料的廣泛擴散，基板上的鍍金引線設計為槽結構。焊球打印到槽中并在回流后填充槽以形成穩定的結。

MicroFab Inkjet噴墨打印技術已被證明能夠打印用于微透鏡的光學聚合物和用于焊接互連的焊料。這種直接寫入方法為顯著降低現有組件的成本以及新的組件和設備配置提供了機會。

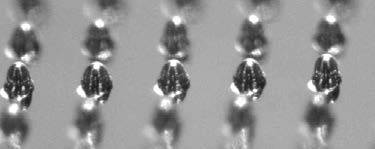

圖5 直徑為100μm的焊料凸點以400個/秒的速度放置在250μm點間距的100μm焊盤上

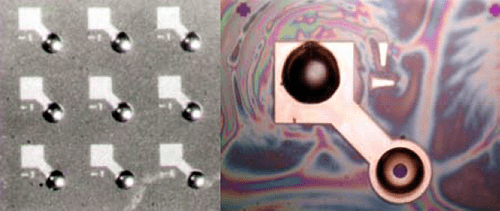

圖6 VCSEL陣列在發射器上打印的90μm微透鏡（左）VCSEL在發射器上帶有微透鏡，在焊盤上帶有60μm焊料凸點
