噴墨打印頭，俗稱“噴頭”，是數碼噴墨設備的最核心的部件。數碼噴墨最早成熟應用在戶內外廣告噴繪，但是隨著這些年技術發展突破，數碼噴墨早已跳出廣告噴繪范疇，正更多轉向工業化應用，如陶瓷印花，數碼紡織印花，標簽印刷，包裝印刷，PCB噴墨應用，工業建材印刷，3D打印等。

過去噴墨在大幅面寫真和噴繪的應用要求相對較低，打印機偏向作坊式生產用途，對噴頭的要求也不高。而隨著工業化的噴墨應用產生了更高要求工業級噴頭的需求，過去雖然市場有著很多工業級噴頭的宣傳，但是卻很少人能說的清楚何為工業級噴頭。本文結合作者十幾年的噴墨工作經驗，淺談何為工業級噴頭。

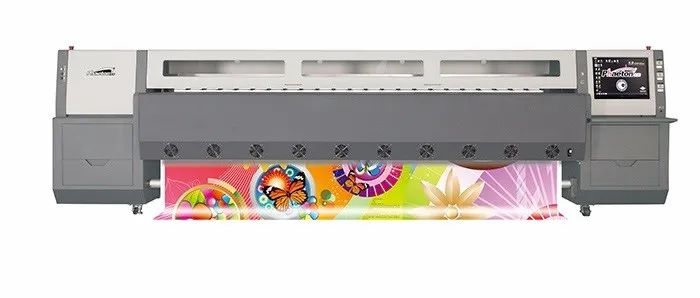

圖1.1 戶外廣告噴繪機

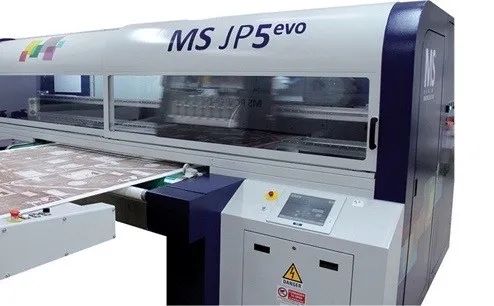

圖1.2. 工業數碼噴墨印花機

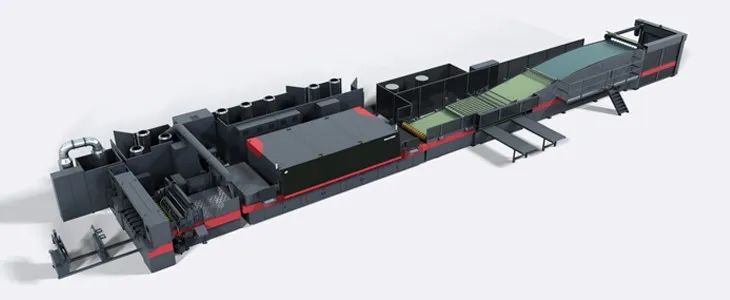

圖1.3 工業數碼噴墨瓦楞印刷機

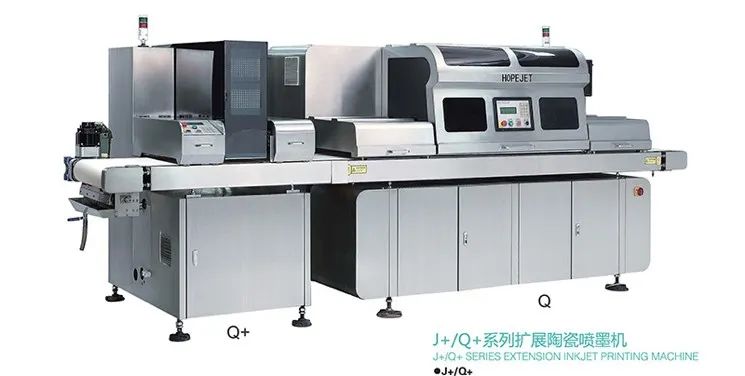

圖1.4工業數碼噴墨陶瓷印花機

一、何為工業級產品

對多數產品而言，包括電子電器元件，可大體按照消費級、商用級、工業級、軍用級來分類。主要區別產品使用環境、穩定可靠性、生產效率、工作負荷、作業壽命。

二、何為工業級噴頭

若了解工業級產品的特征，這個問題就不難回答了，只有滿足工業生產環境，適應工業用途墨水，能夠連續高負荷穩定作業又有長效壽命的噴頭才能稱之為工業級噴頭。對此，筆者總結工業級噴頭至少應該滿足以下特征：

1.超長壽命

噴頭的壽命主要體現在壓電陶瓷的疲勞壽命，指的是噴頭在使用標準測試液體（油墨）進行持續噴墨，直至壓電陶瓷疲勞損壞前其工作的次數，通常是以億次作為計算，按照生產的工作負荷進行計算即可估算噴頭的工作年限。例如某公司的噴頭官方資料稱噴嘴PZT疲勞壽命達到300億次，若按照工業生產負荷壽命約為6~12月，因此這樣的噴頭自然不能稱為工業級噴頭。對于工業設備最少需要3~5年的工作年限，對應噴頭壓電陶瓷的疲勞壽命則不低于1500億次。

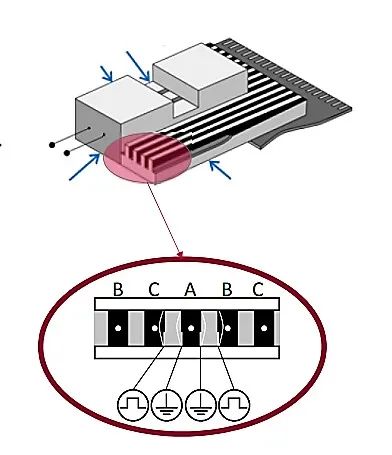

圖2.1 剪切式壓電技術噴頭的PZT工作示意圖，PZT受到電壓刺激產生剪切變形，擠壓墨腔使得墨滴從噴嘴噴射而出

圖2.1 推桿式壓電技術噴頭的PZT工作示意圖，PZT受到電壓刺激產生伸縮變形，推壓墨腔使得墨滴從噴嘴噴射而出

2.穩定可靠

工業級設備要求連續穩定工作的能力，一臺工業級噴墨打印機往往裝配了數十個噴頭，噴頭故障、暫停維護導致生產效率下降，甚至生產中斷停工帶來的巨大損失。噴頭的穩定可靠性除了表現堅固的材質，精密的制造以外，更多的表現在連續打印不斷墨、待機時間長、開機即用這樣的免維護性能。

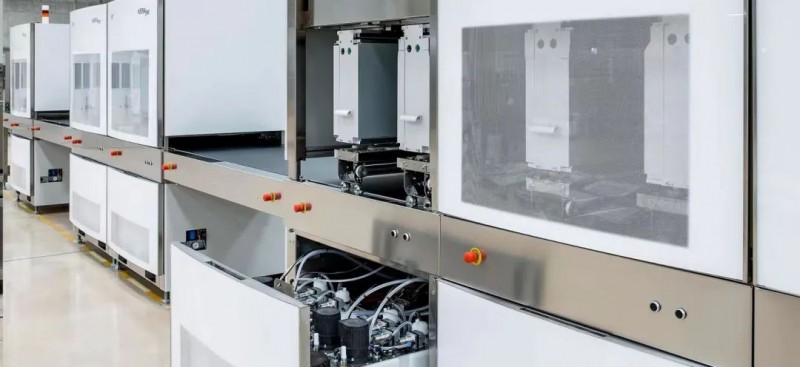

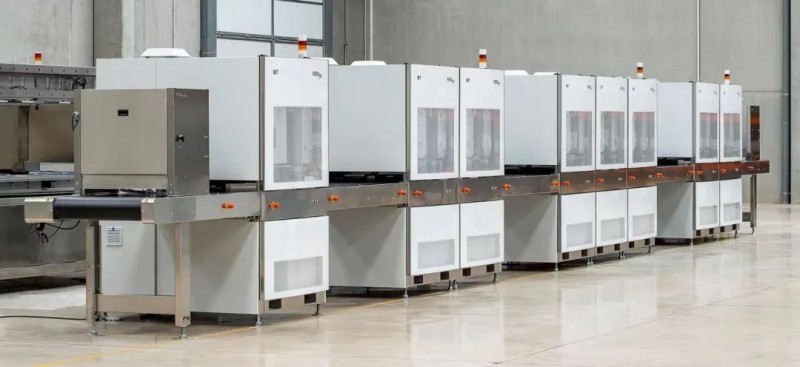

圖2.4配了過百只噴頭的陶瓷數碼噴墨打印生產線

圖2.3 陶瓷噴墨打印機，裝配了過百只噴頭的single pass單程式印刷，使用易沉淀的無機顏料墨水，對不間斷高負荷生產有著極高的要求。目前這類設備只有工業級內循環噴頭能滿足其應用要求。

3.墨水兼容性和評估認證服務

若把噴頭比喻成汽車發動機的話，那么墨水就如汽油。

第一、為了滿足工業應用的特殊需求，對墨水的性能要求越來越高，例如粘度高，顏料顆粒大，干燥快，甚至是特殊功能性液體，這對噴頭墨水兼容性也帶來更多挑戰。例如市面一些噴頭不能打印高粘度墨水，或者不能兼容溫度變化都很難稱為工業噴頭。

第二、墨水是影響噴頭壓電陶瓷疲勞壽命的最關鍵因素，而且劣質墨水還會直接腐蝕噴頭內部膠水、涂層甚至堵塞噴頭導致?lián)p壞。筆者接觸過不少噴頭廠，優秀的噴頭廠或供應商一定會進行墨水的評估認證，評估墨水與噴頭材料兼容性，波形電壓匹配，噴墨壽命評估等。有噴頭的本身墨水兼容性，加上噴頭廠的評估認證支持才能保證打印品質，穩定性和壽命。

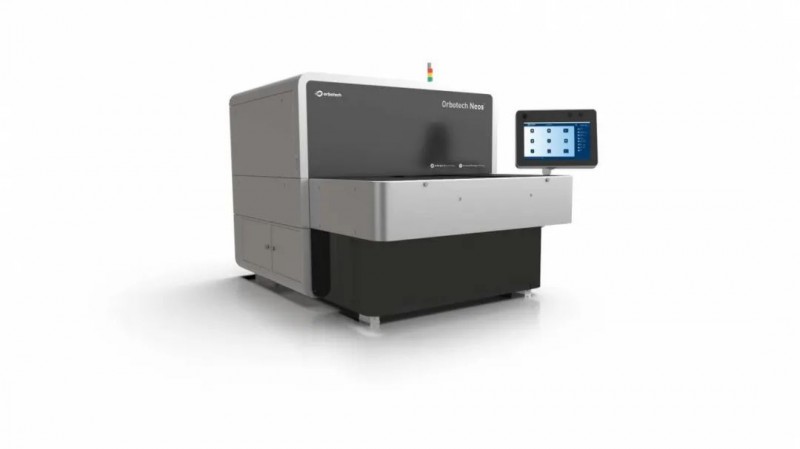

圖2.5 PCB噴墨打印機，墨水粘度高，無機顏料，顆粒大易沉淀，容易堵塞噴頭

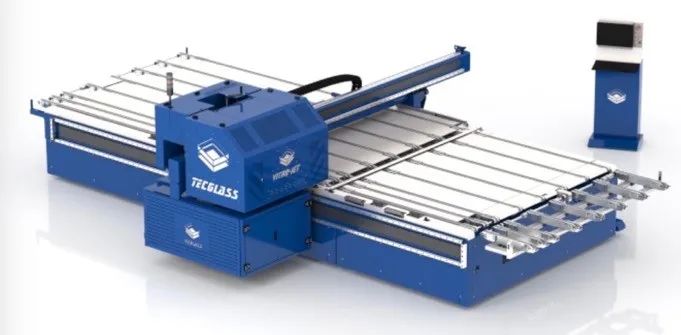

圖2.6 玻璃數碼噴墨打印機，采用無機顏料墨水，顆粒大易沉淀，易干燥，容易堵塞噴頭

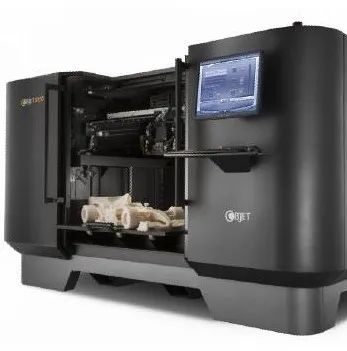

圖2.7噴墨3D鑄模打印機，采用特殊高粘度易揮發樹脂，容易堵塞噴頭

三、工業級內循環噴頭的優勢

這些年很多工業應用為了高效生產很多采用single pass方式，為了滿足應用性能也需要使用特殊墨水或功能性液體。在這種情況下，為滿足穩定、高效、高負荷長壽面的生產，對油墨和噴頭有了更高的要求，在這樣的背景下內循環噴頭受到越來越多的應用青睞，這些年各個噴頭廠家都在積極開發內循環噴頭，因?yàn)閮?nèi)循環噴頭正好解決了噴頭在工業應用的痛點，經過多年的應用，內循環噴頭也被實踐證明了一些獨特的優勢：

1.穩定性

墨水循環帶走在墨腔內氣泡和雜質，保證連續打印的穩定性

2.保濕性

極大延長待機時間，開機即噴，減少維護清洗頻率

3.長壽命

長壽命，內循環具有自修復功能，極大減少了UV反射，墨水沉淀導致的斜噴堵孔，延長了噴嘴使用壽命

4.墨水適應性

內循環防止了大顆粒色料墨水沉淀，適應更廣泛墨水應用，如UV白墨，涂料墨水、陶瓷/玻璃無機墨水、高粘度墨水、特殊功能性液體。

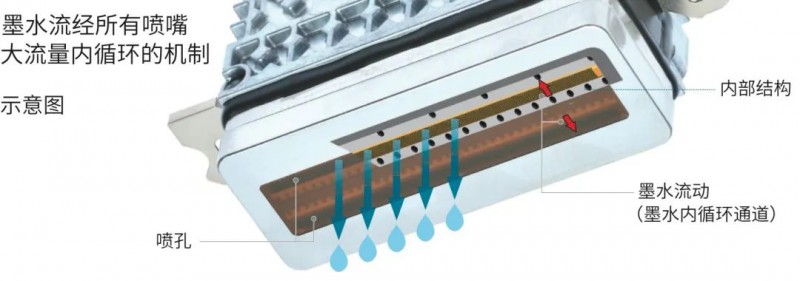

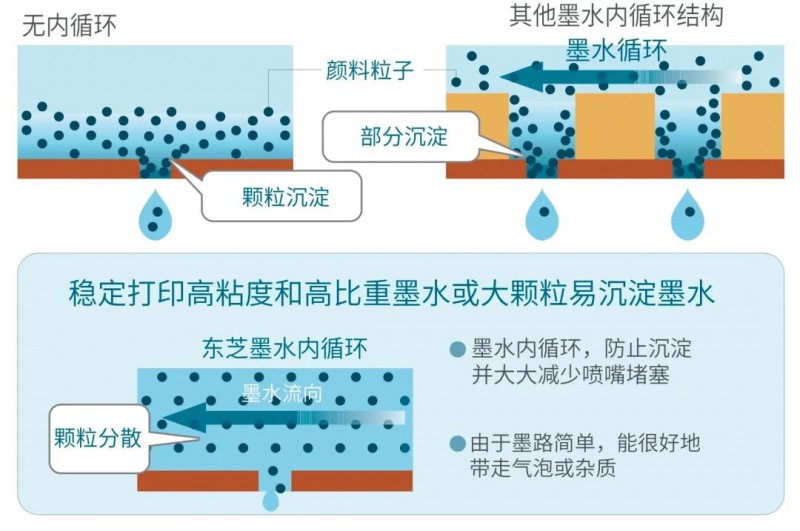

圖2.8內循環噴頭的工作機制示意圖A

圖2.9內循環噴頭的工作機制示意圖B

隨著數碼噴墨應用的工業化，相信越來越多適應工業應用的噴頭會被開發出來，推動越來越多工業數碼噴墨應用革新。
