在工業噴頭打印領域，京瓷噴頭作為主流噴頭廣泛應用于噴墨行業，目前京瓷噴頭市面上銷售主要有兩個系列：KJ4A和KJ4B。其中KJ4A系列設計是用于油性墨水，例如UV墨水，主要用在廣告領域；而KJ4B設計用于水性墨水，例如活性、分散墨水等，主要用在數碼印花領域。最近我們團隊對京瓷噴頭進行了拆解分析，本期答案和大家分享一下我們對京瓷噴頭拆解和噴頭供墨原理的研究。

京瓷噴頭介紹

1. KJ4A系列（油性）

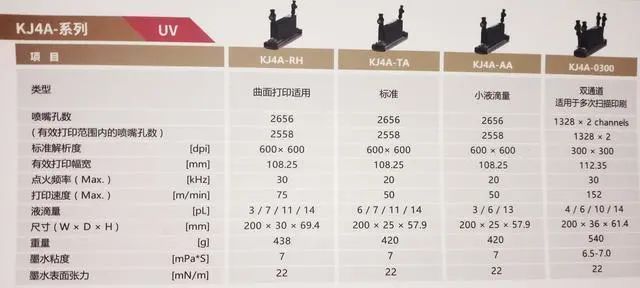

如下圖所示，KJ4A系列一共有四個型號，分別對應曲面打印、標準打印、小墨滴高精度打印、雙通道掃描打印。不同的噴頭型號對應的最大點火頻率、最高打印速度、墨滴尺寸有所差異，實際使用的墨水參數（粘度和表面張力）要求相似。

2. KJ4B系列（水性）

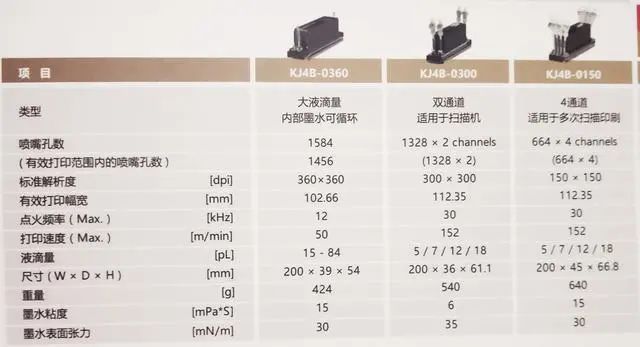

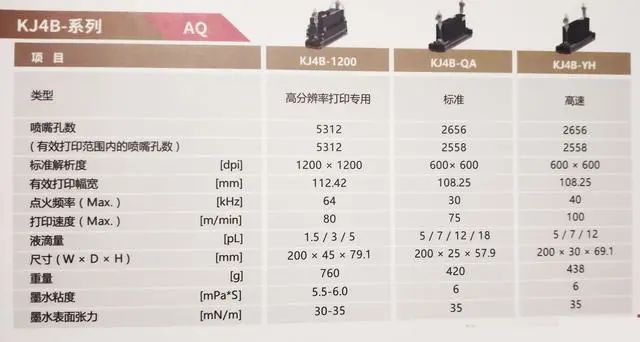

如下圖所示，KJ4B系列一共有六個型號，詳細型號和參數大家可以看下圖，答案主要說一下我們拆解的KJ4B--0300這款噴頭，這是目前噴墨行業使用最廣的京瓷噴頭水性型號，雙通道，頻率和打印速度都比較快，墨滴尺寸也比較小，保證了打印精度，是一款精度速度結合比較好的噴頭。

噴頭拆解和供墨原理解析

噴頭拆解

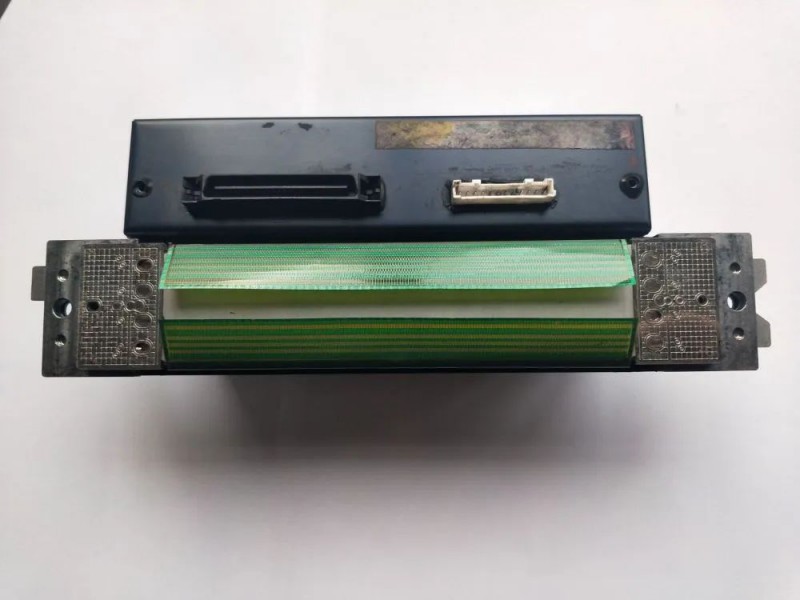

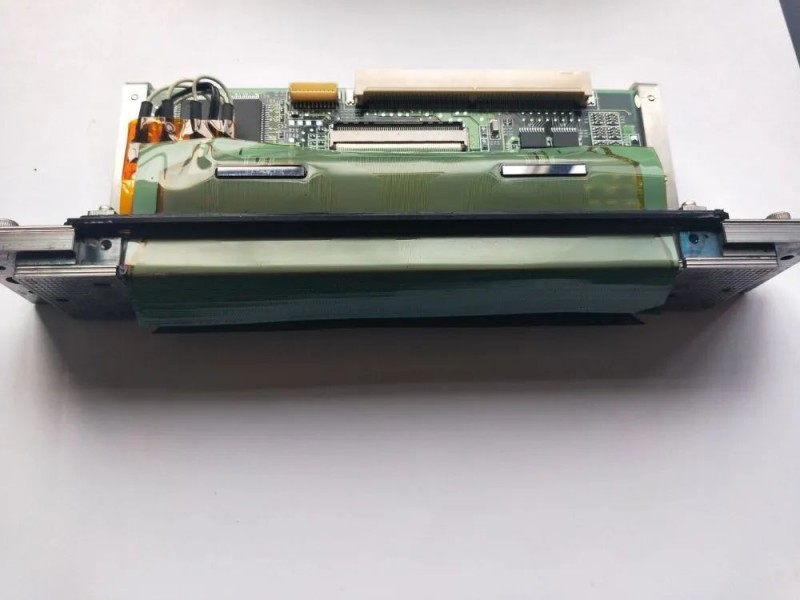

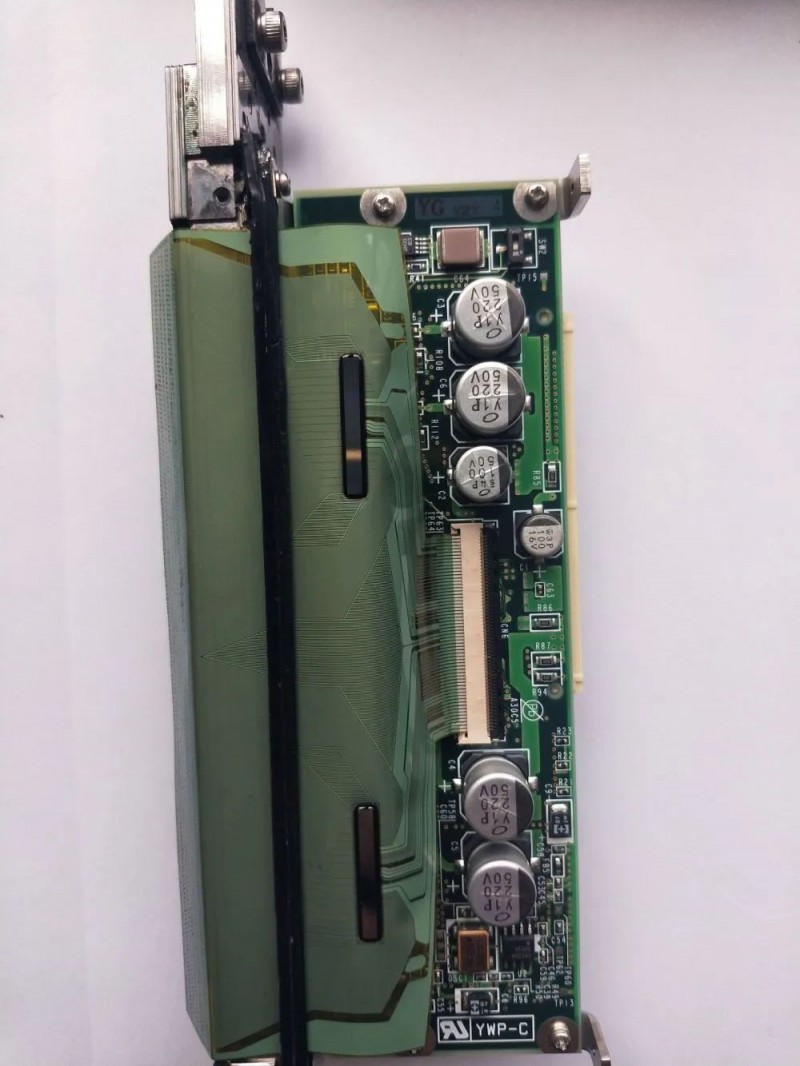

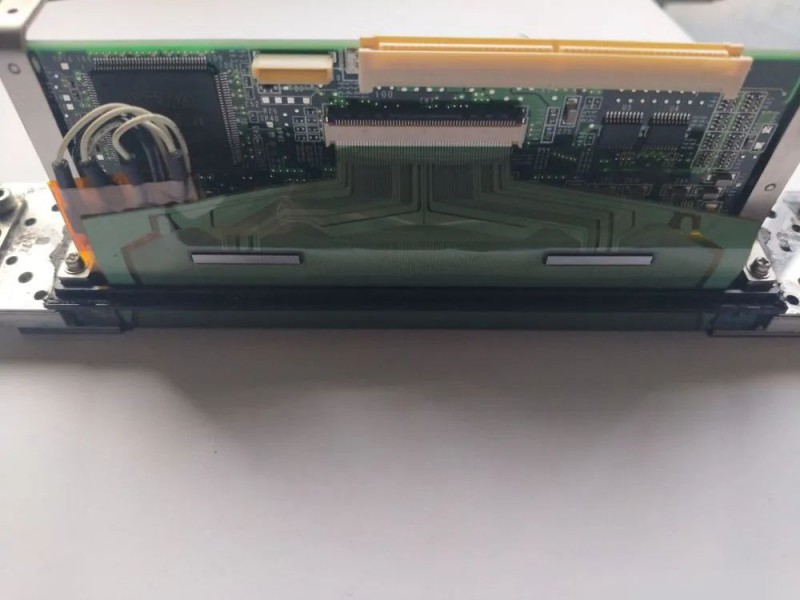

1.噴頭內部電路模塊

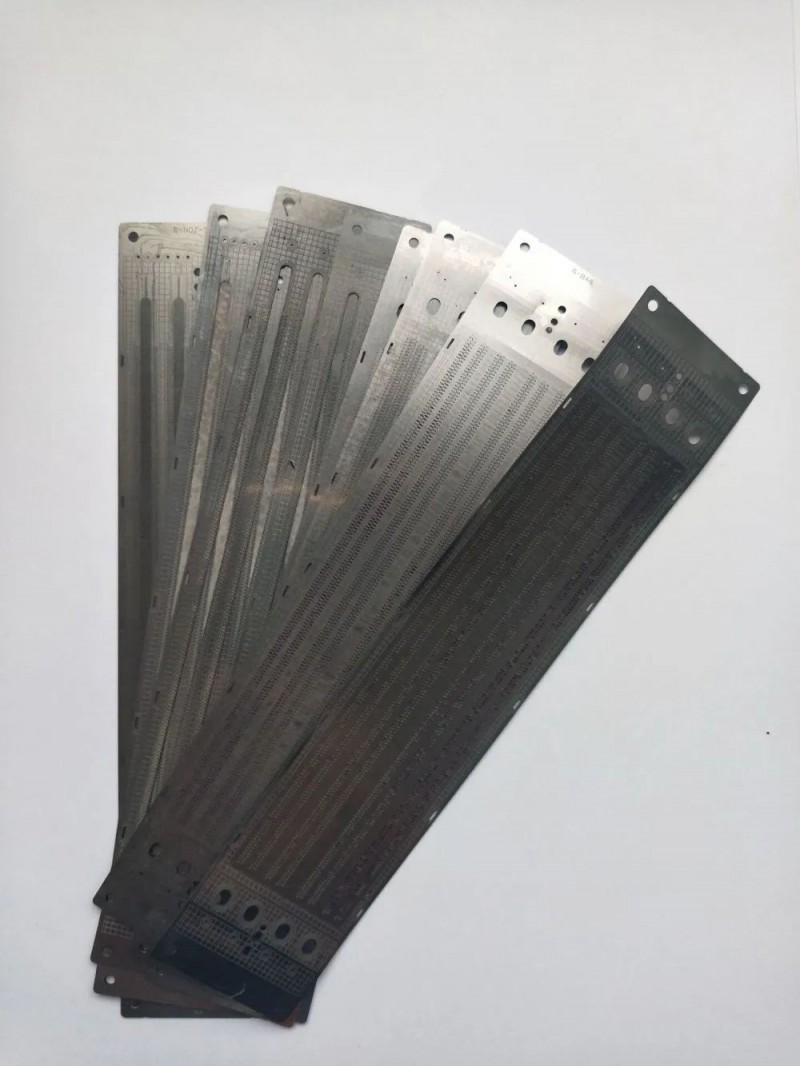

2.噴頭噴嘴片

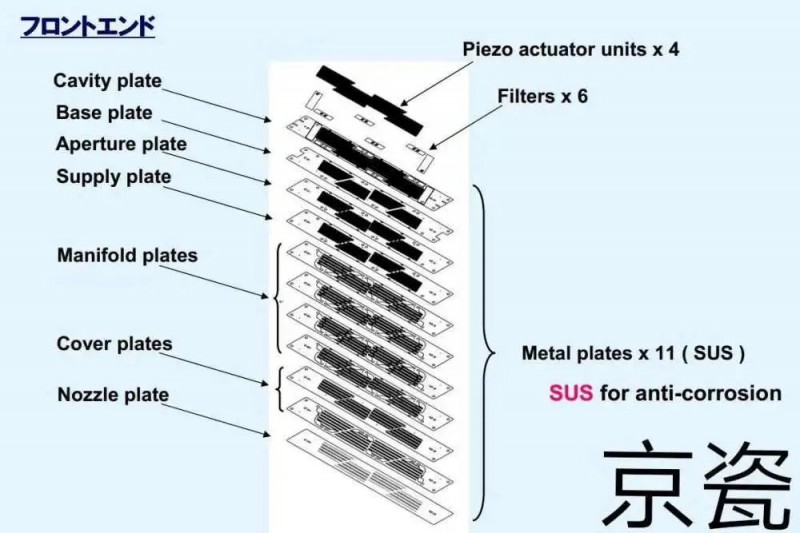

如圖所示，京瓷噴頭一共有11層噴嘴片，墨水的打印擠壓需要通過這11層噴嘴片，所以對墨水的流動性能和顆粒穩定性能都提出了較高的要求。

供墨原理

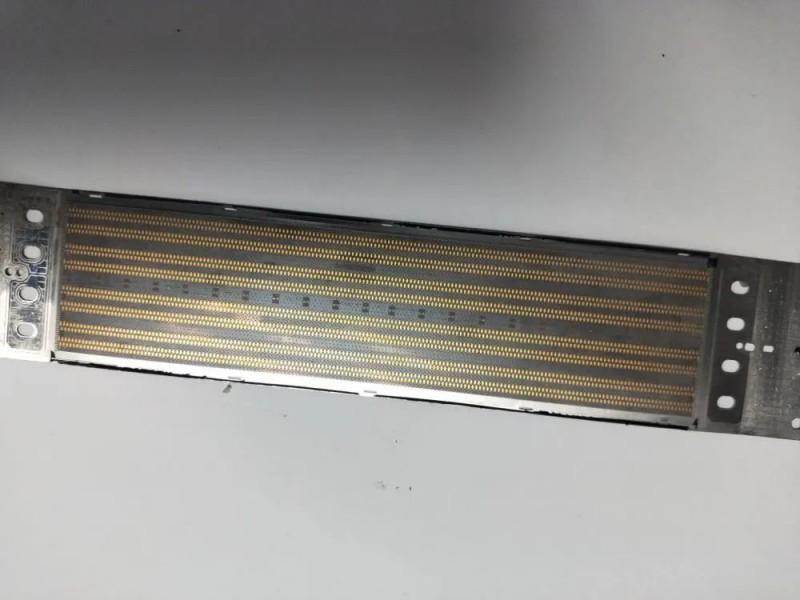

1.如下圖所示，這是噴嘴片第一層，壓電感應層

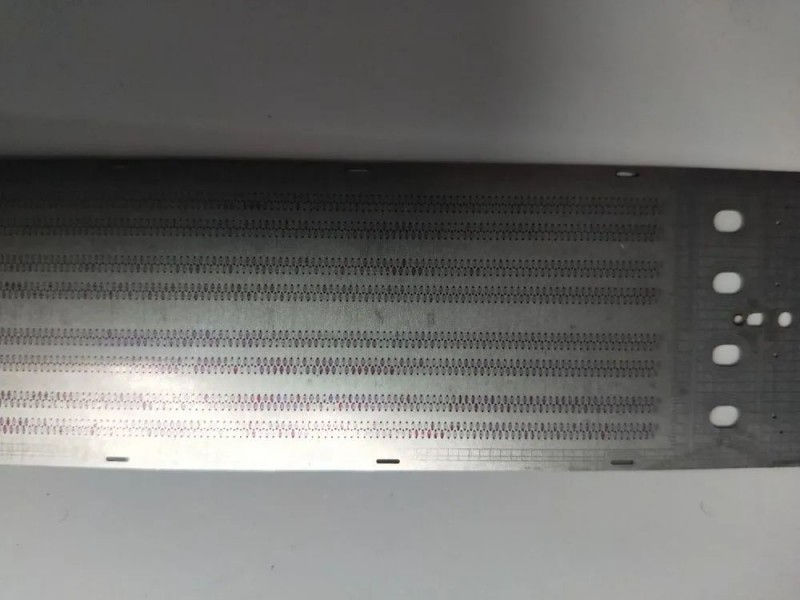

2. 墨水進墨出墨層噴嘴片

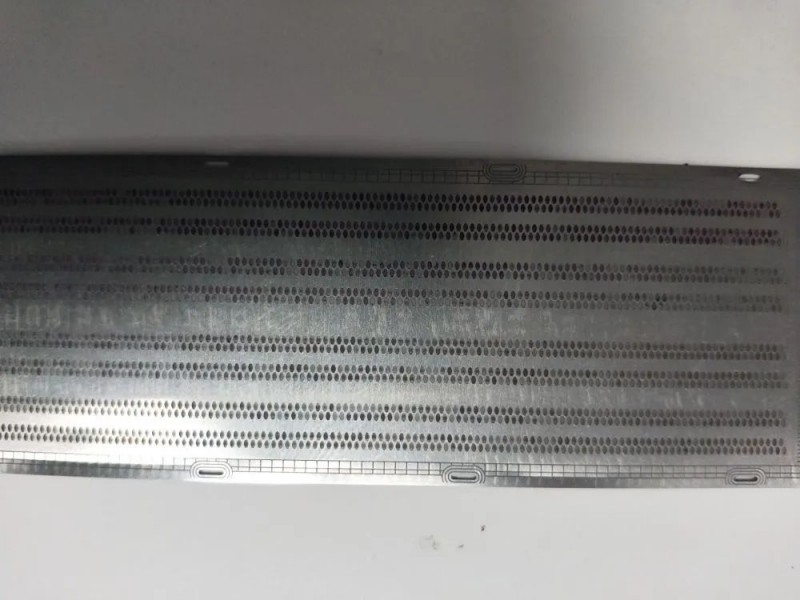

噴嘴片進墨出墨孔

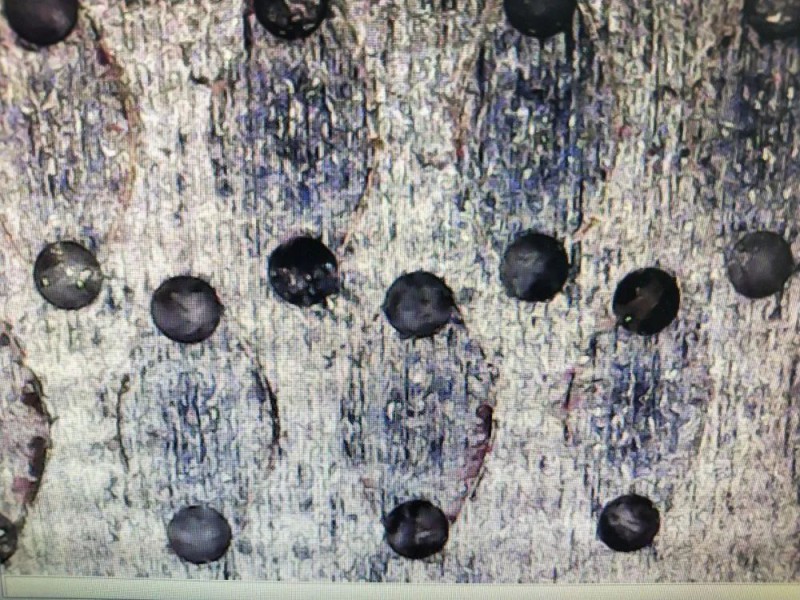

微觀放大后的進墨出墨孔

3.超小儲墨空間層噴嘴片

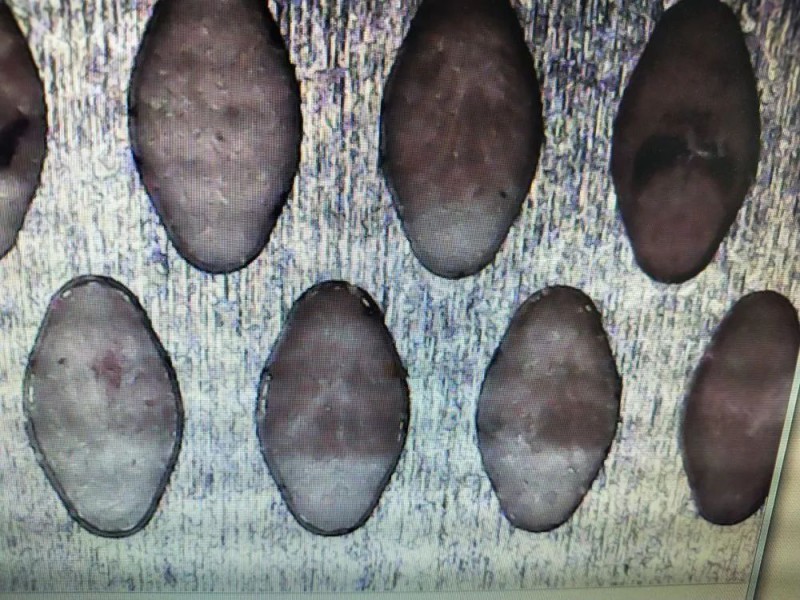

微觀放大后儲墨空間

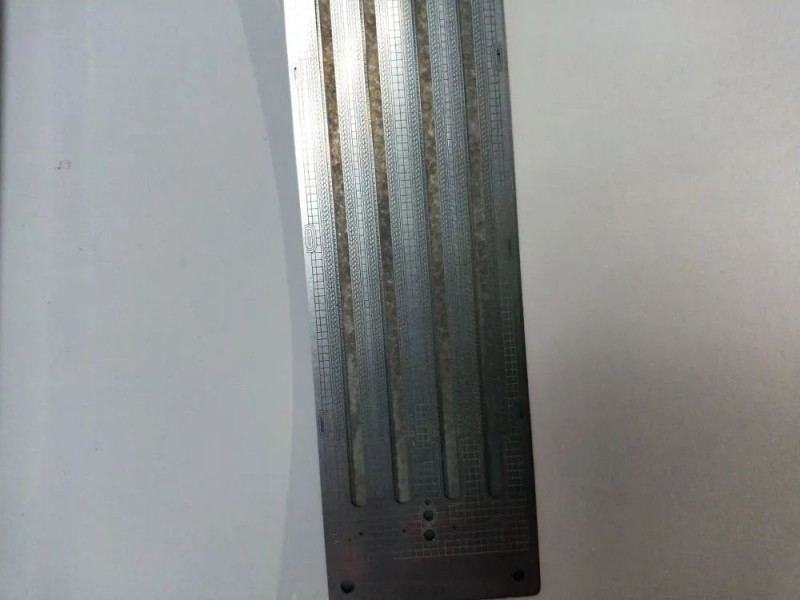

4.四條墨水凹槽總通道

5.供墨原理概述

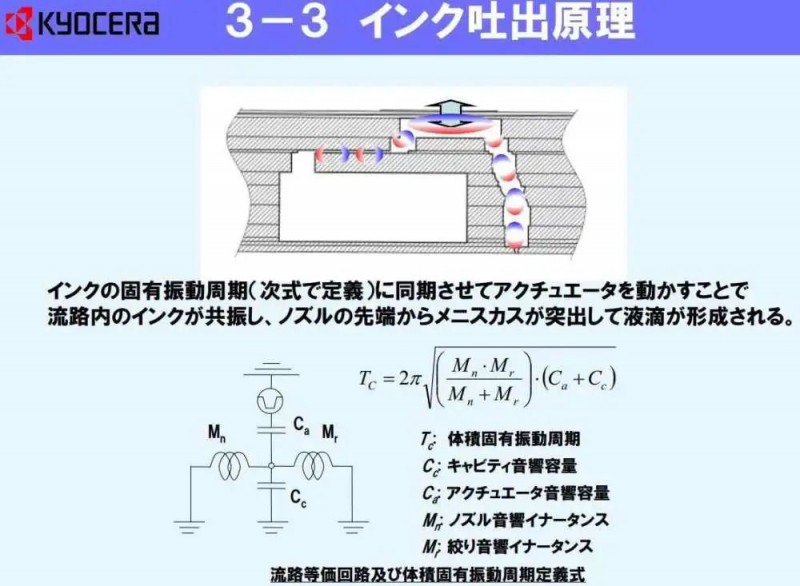

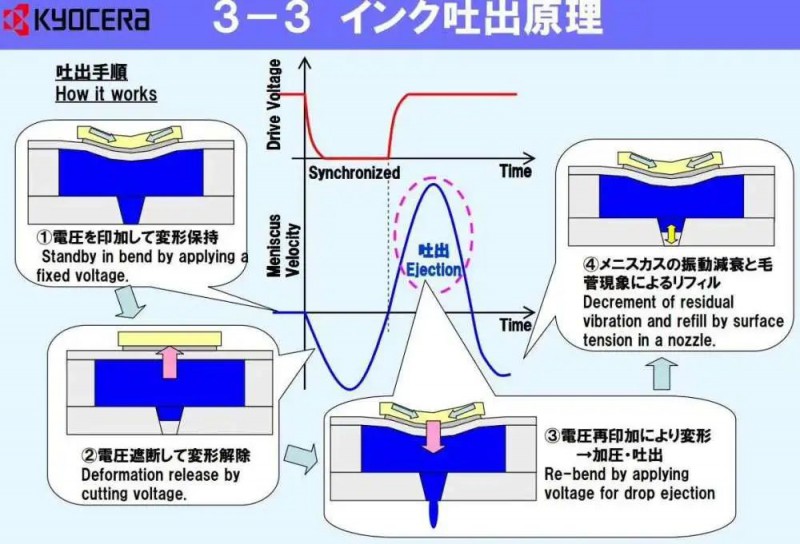

如圖所示，這是一個噴孔的噴射原理，空白區域是我們拆解噴頭部分所說的凹槽，也就噴頭內部的總墨水通道，墨水從凹槽的一端流入，當有開回流時，可以從另一端流出。凹槽頂部有細小的墨水通道可將墨水向上流入壓電片下面超小的儲墨空間，當接收到噴射信號時，壓電片會根據波形設定的時間和強度彎曲，將墨水從超小的儲墨空間內擠壓并通過噴嘴噴出。

如上圖所示，這是京瓷噴頭墨滴在波形驅動下的擠壓變形噴射過程。

結語

通過我們對京瓷噴頭的介紹，噴頭拆解和供墨原理解析，相信大家對京瓷噴頭有了更深入的了解和認知。相對其他工業噴頭，京瓷噴頭11層噴嘴片這個構造設計讓我們非常詫異，這意味著這款噴頭的可修復性是非常艱難的，11層噴嘴片的粘合以及是哪一層噴嘴片有異常的查找修復都十分困難。但這恰恰是京瓷噴頭制造技術的先進性，能把噴頭做到這么精密而且打印速度、精度在市場上也有相對優勢，這就是科技硬實力。
