Meteor Inkjet 公司的 David Horne 介紹了如何通過處理復雜的 3D 表面來減少浪費、提高效率，并成功融入制造自動化。

噴墨技術繼續取代裝飾行業傳統 2D 圖形中的現有模擬技術。然而，在需要在 3D 表面上進行裝飾或涂層的產品制造中，新的應用正在出現。盡管如此，這也帶來了一些挑戰。從汽車到鞋類等各種行業都在尋求利用數字印刷的優勢。關鍵驅動因素包括減少廢料和在批量生產線上定制單個產品。這種應用的統稱是直接成型 (DTS) 或直接物體 (DTO) 打印。這些應用是制造業自動化程度提高趨勢的一部分。

機器人集成

在制造自動化中使用噴墨打印通常需要集成機械臂來處理產品或打印頭。使用六軸機器人可以覆蓋整個復雜的 3D 表面。它還提供了額外的靈活性，可以使用相同的生產單元處理不同尺寸的部件（例如，由于制造公差）或完全不同的設計。對于某些應用，可以使用機器人處理部件并將其移動到打印頭下方 - “部件在末端執行器上”。但是，單元中的物理空間和機器人的負載能力限制了可以以這種方式實際處理的部件的尺寸。想象一下試圖通過移動汽車來噴墨打印汽車車頂！對于超過一定尺寸的部件的裝飾，這些實際限制促使集成商采用“打印頭在末端執行器上”的方法，將打印頭和輔助組件放置在機器人本身上。

噴墨打印的優勢

汽車行業是“末端執行器上的打印頭”工藝的一個例子，用于將油漆和其他涂層涂在車身上。盡管必要的噴涂技術對于涂層部件很有效，但使用噴墨技術可以提高傳輸效率，并通過最大限度地減少過度噴涂來減少浪費。噴墨打印頭的高尋址能力確保材料只噴射在需要的地方。除了節省浪費外，必須從空氣中提取并處理以確保安全的氣溶膠材料也更少。由于無需遮蓋需要保持清潔或涂上不同顏色的區域，因此工藝成本進一步降低。

另一個例子是將功能層應用到 3D 部件的表面。在這些應用中，需要將功能材料高質量、無失真地應用到表面。將打印頭和機械臂集成在一起，可以產生一個高度靈活的系統，可以在具有不同幾何形狀以及曲面的部件上進行打印。組合式機器人噴墨系統與現有的模擬技術相比具有顯著優勢。這些技術通常采用箔片或接觸式印刷技術（移印或絲網印刷），在某些情況下，這些技術無法應用于復雜的 3D 表面或可能導致設計失真。

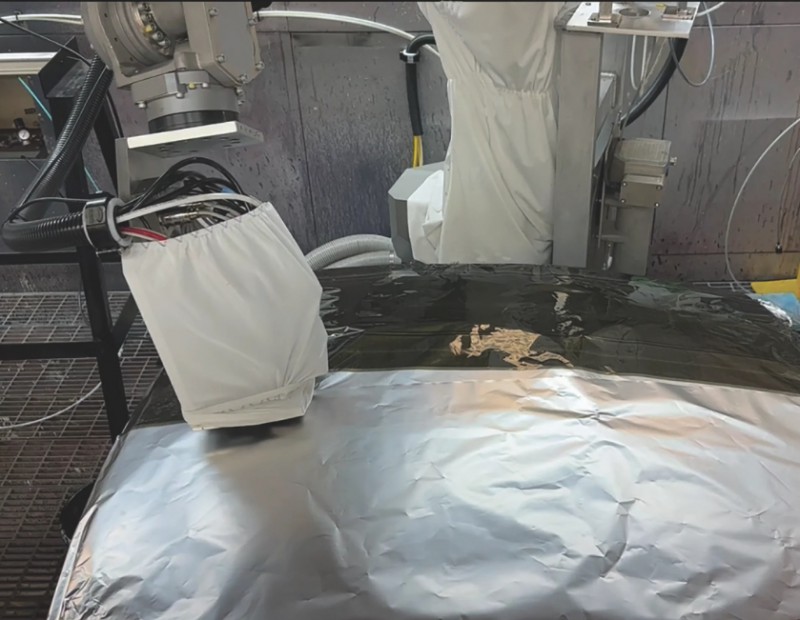

將噴墨技術與工業機器人相結合，用于大型汽車部件的噴漆

挑戰

使用“打印頭安裝在末端執行器上”的方法將機械臂和噴墨打印機集成在一起，在涂覆大型部件方面具有一些明顯的優勢。此外，它還提供了靈活性，可以在單個單元內處理不同幾何形狀的部件。然而，這在設計和工程這種系統方面并非沒有挑戰。安裝在工業機器人末端執行器上的打印頭會在任何軸上加速。部件的方向可能意味著打印頭垂直旋轉 - 稱為摩天大樓配置 - 并且可能在噴射時加速和改變方向。流體供應系統必須進行調節以保持打印頭處的彎月面壓力水平一致。在這些條件下可以實現良好的噴射，并且對打印頭方向或加速度的變化做出快速反應。通常，對于涂層應用，還需要高材料沉積速率，這對流體供應提出了進一步的要求。

油墨/油漆/涂料配方設計師在實現必要的材料特性方面也面臨挑戰。噴墨通常能夠噴射粘度在 5-30cP 范圍內的流體，并利用溫度控制將粘度更大的流體置于可噴射范圍內。傳統汽車油漆的粘度范圍為 50-500cP。較厚的油漆通常產生較少的下垂，這在將涂料涂在非水平表面時非常重要。當然，無論化學成分如何變化，都必須保持固化涂層所需的物理和化學特性。

噴墨系統流程設計

在工藝設計方面，需要決定如何有效地應用涂層/裝飾。如果要處理的區域比打印頭幅寬，則打印頭必須多次通過該部件以類似于 2D 多程打印機的方式覆蓋該區域。機器人應以最有效的路徑將打印頭移動到表面上，以確保處理整個區域 - 路徑規劃。然后將圖像分解為要在每次通過時打印的幅寬。處理 3D 表面時，多次通過的對齊和拼接很復雜，因?yàn)槁窂讲灰欢ㄊ瞧叫械?。還必須處理彎曲區域，有時包括緊密凹陷的部分?？赡苄枰黾映练e以確保覆蓋難以觸及的角落。路徑規劃和圖像處理必須緊密結合才能實現良好的覆蓋。由于將 2D 圖像映射到 3D 表面或其他工藝限制而導致的變形和扭曲可以在圖像數據中得到補償，以產生高質量的結果。

與任何實際噴墨系統一樣，都會存在不太理想的行為，從而影響最終結果。即使使用具有出色重復性的高性能工業機器人，軌跡和速度的絕對精度也可能與理想情況有偏差。將噴射脈沖（本質上是打印頭噴墨的時間，以便在正確的位置打印線條）與機器人的運動同步是一項具有挑戰性的任務。此外，還可能引入振動，導致打印頭和基材之間產生相對運動。這會導致帶狀效應。對于運動高度可重復的簡單幾何形狀，可以運行開環并獲得可接受的結果。對于更復雜的幾何形狀或沉積均勻性很重要的情況，可以使用機器人的反饋來更好地同步運動和噴射。這確保了每個像素在表面上的精確位置。

墨滴位置錯誤也可能由尺寸公差引起，這意味著要打印的部件與 CAD 模型不完全匹配。表面的 3D 掃描可以應用校正，從而避免由這些位置錯誤導致的圖形圖像的扭曲/錯位以及覆蓋間隙。

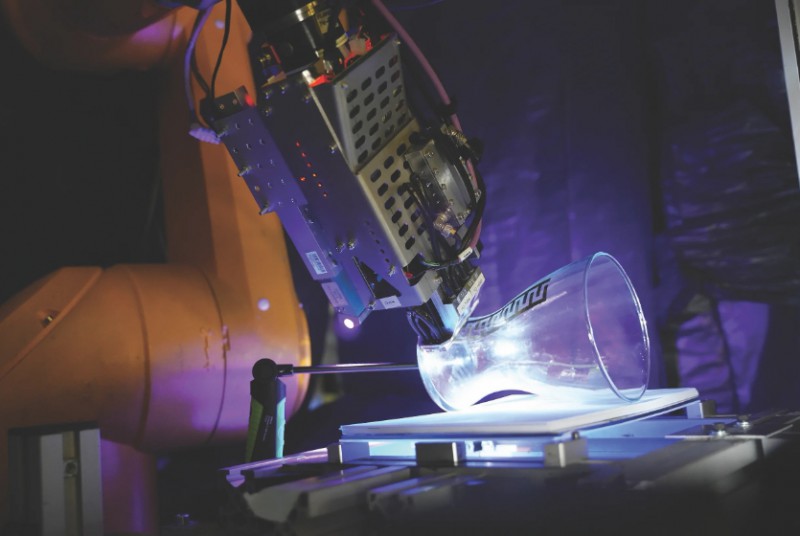

使用安裝在機器人上的噴墨打印頭將功能層應用于復雜的 3D 表面

多學科方法

將噴墨技術集成到工業機器人上是一項具有挑戰性的任務，需要采用多學科方法。不同的應用有不同的要求，而且沒有現成的解決方案。必須精心配制材料，以確保能夠可靠地噴射，同時保持成品所需的特性。機器人、打印頭、數據路徑和流體控制必須無縫協作，才能形成可靠、準確的系統。軟件工作流程需要提供必要的工具來處理圖形或準備涂層策略，規劃機器人運動并準備圖像數據。

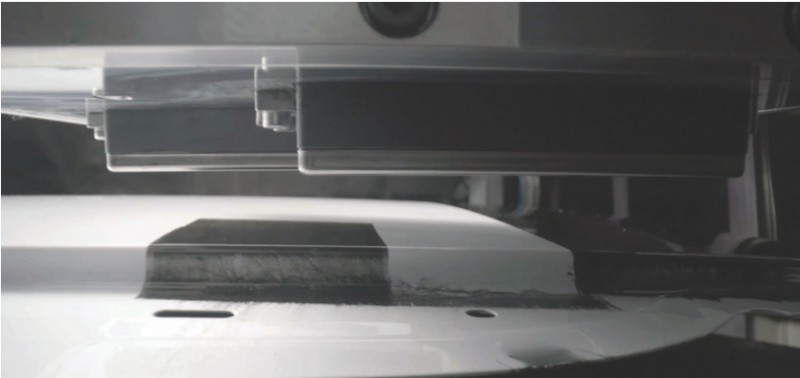

噴墨打印復雜 3D 表面以涂覆汽車部件

結論

盡管面臨挑戰，但目前已有幾個成功實施的案例，包括航空航天、汽車、服裝、包裝和家具裝飾。制造自動化、智能工廠和更高程度的產品定制化趨勢可能會推動對 DTS 打印的需求。因此，工業機器人和噴墨的結合將變得更加普遍。

Meteor Inkjet Ltd 與所有主要的工業噴墨打印頭制造商密切合作，為全球的打印系統制造商提供可投入生產的解決方案。
