最近，iPrint的Sebastian Filliger介紹了與STEINEMANN DPE和Polytype AG合作開發噴頭噴嘴狀態檢測解決方案的情況。

iPrint是一家數字印刷研究所，隸屬于瑞士弗里堡工程與建筑學院（HEIAFR），是瑞士西部應用科學與藝術大學（HES-SO）的成員。該研究所與 STEINEMANN DPE（庫爾茲旗下公司）和Polytype AG合作。

iPrint開發并測試了專門的傳感硬件和分析軟件，Polytype AG將其集成到噴頭驅動板中。這項技術無需進行圖像處理即可評估單個噴嘴的噴射性能。STEINEMANN DPE在實際工業印刷條件下對該系統進行了廣泛測試。結果表明，可以顯著降低生產成本。

噴頭噴嘴狀態檢測

噴墨具有生產率高、與各種液體和基材兼容等優點，正日益成為數字生產的首選解決方案。噴墨系統的核心是噴頭，它是一種精密設備，能夠通過數千個獨立噴嘴按需準確噴墨。然而，這種復雜性使得噴頭有些脆弱，難以維修。通過開發一種更有效的方法來檢測單個噴嘴的狀態，iPrint及其合作伙伴正在滿足業界對更好的噴頭維護和錯誤檢測系統的需求。

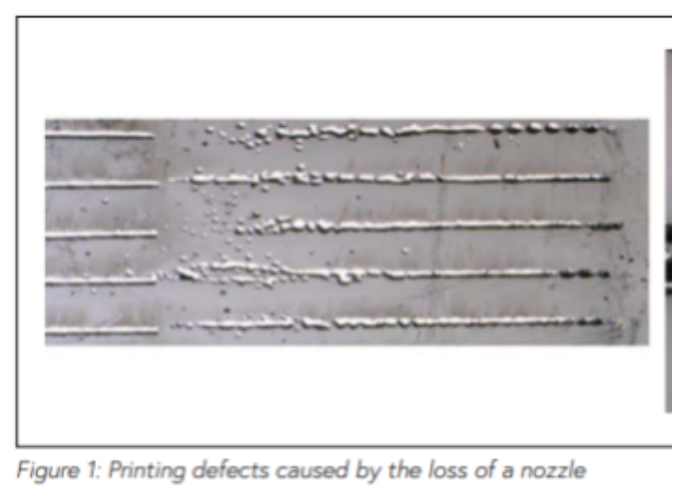

噴頭的一個常見問題是在噴印過程中噴嘴丟失或偏離，這通常會導致明顯的產品缺陷（見圖 1）。

目前昂貴的解決方案

目前行業內可用的錯誤檢測解決方案既昂貴又低效。大多數系統基于對印刷產品的光學檢測，因此僅限于特定的印刷模式。檢測還需要停止生產和漫長的維護周期，從而造成生產損失、油墨浪費和噴頭磨損。毫不奇怪，很少有公司真正采用這種系統。大多數公司更愿意完全依靠操作員的觀察。

感應系統

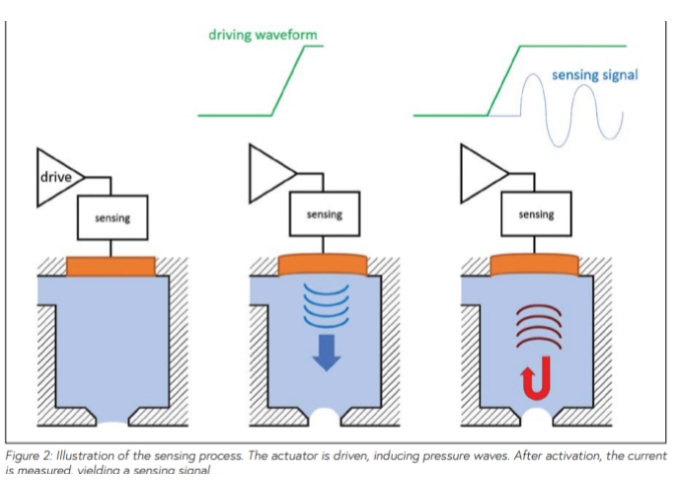

創新的傳感過程使用噴嘴的壓電致動器作為傳感器。致動器的驅動在流體中產生壓力波。這些波在噴嘴腔內來回反彈，向致動器施加壓力。這就產生了與壓力變化成正比的微小但可測量的電流（見圖 2）。

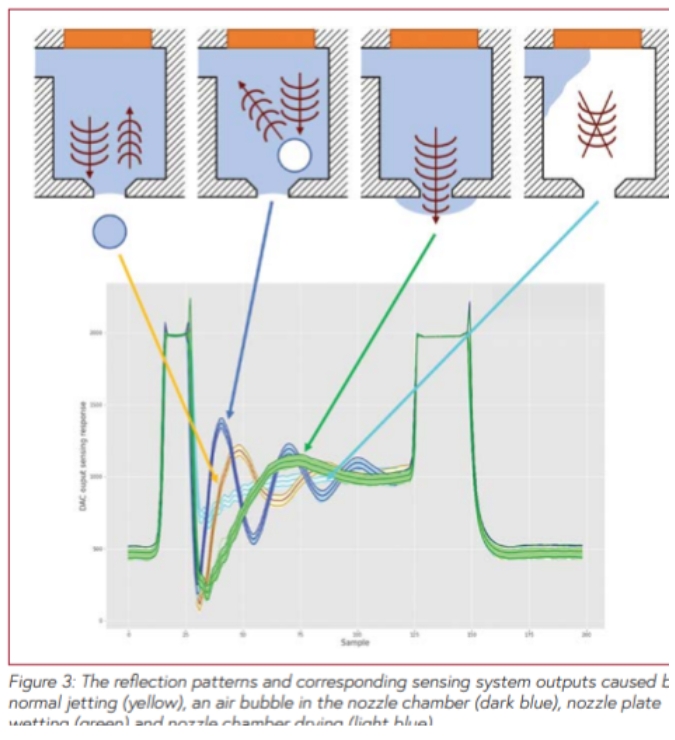

除了識別有缺陷的噴嘴外，傳感系統還能確定故障的可能原因。這是因?yàn)椴煌膰娮旃收蠒?huì)以不同的方式改變反射模式（見圖 3）。

項目貢獻

在項目開始之前，基于壓力波的噴嘴狀態檢測的可行性已經得到科學證實。iPrint及其合作伙伴的主要貢獻在于成功地將該系統產業化。為了能夠在真正的打印機上測試實驗傳感系統，必須開發一個透明的中間系統。中間系統位于現有打印系統和打印頭之間，在打印過程中保持被動狀態，對打印過程沒有任何影響。一旦啟動，它就會斷開打印系統并獨立測試打印頭。測試結果將被發送到數據庫并顯示給操作員。

該項目的第二個主要貢獻是利用現場可編程門陣列 (FPGA) 加速技術大大縮短了測量時間。測量時間要求低于50毫秒，以避免干擾薄片到薄片 (STS) 工藝，并允許對所有噴嘴進行順序測試。

噴嘴分類

施加在壓電元件上的壓力會產生一個可測量的信號，作為噴射性能的指紋。通過與已知故障案例的各種基準波形進行比較，算法會計算出每個噴嘴的適配值。如果出現重大偏差，系統會向機器發出警報，指出可能的故障原因。

所有噴嘴被分為性能良好、性能不佳或丟失。在獲得噴頭的完整概覽后，操作員可以根據自己的經驗決定是否進行維護或恢復打印。iPrint正在實現這一決策過程的自動化。

運行測試

在實際工業條件下，在STEINEMANN DPE的DM-MAXLINER 3D單程數碼上光印刷系統上對傳感系統進行了為期六個月的評估。四個噴頭配備了該系統。操作員定期對同一噴頭進行帶有時間戳的手動噴嘴檢查。測試期結束后，對傳感系統產生的分類與手動噴嘴檢查的數據進行了統計分析。

結果令人印象深刻--傳感系統正確識別了 98.4% 性能不佳的噴嘴，沒有出現一個誤報。只有 1.6% 的性能不佳噴嘴未被檢測到（假陰性）。

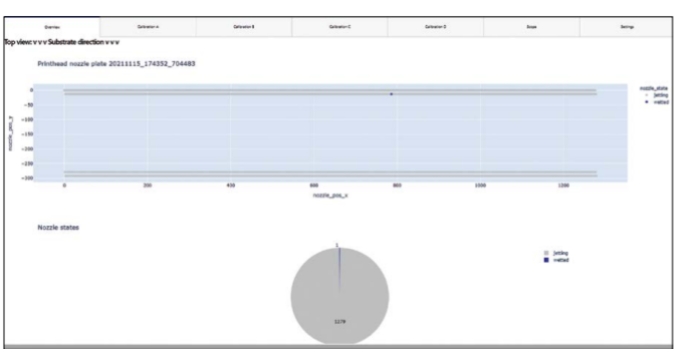

圖 5：人機界面顯示缺少噴嘴的統計數據和位置

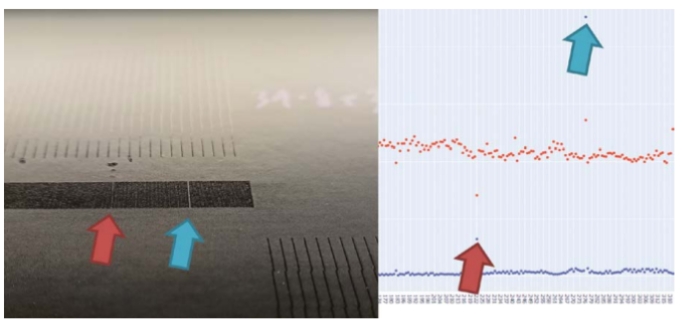

如圖6所示，該系統的輸出結果很容易解釋。使用簡單的閾值就能區分性能好、性能差和缺失的噴嘴所產生的數值。

結論

該系統可在兩次印刷之間的20毫秒內檢測出STS流程中性能不佳和缺失的噴嘴。在100米/分鐘的速度下，這相當于3.3厘米的間隙。缺失噴嘴的檢測率為98.4%，同時還能檢測到偏離的噴嘴。盡管目前還沒有足夠的數據進行統計分析。該系統在一臺工業打印機上進行了6個多月的測試，打印質量和機器可靠性沒有任何下降。

這種創新的傳感系統消除了人工檢查的需要，使噴頭維護更加高效。通過依靠噴嘴發出的物理信號，而不是對打印產品進行光學檢測，該系統能夠不受打印模式和墨水顏色的影響，甚至可以對透明墨水進行錯誤檢測。
