一、核心速覽

在全球能源轉型與可持續發展的大背景下，鈣鈦礦太陽能電池（PSCs）憑借卓越的光電轉換效率（PCE）以及出色的缺陷容忍度，逐漸成為硅基太陽能技術的有力競爭者。而如何實現鈣鈦礦太陽能電池的綠色、高效、規?；a(chǎn)，成為當前科研與產業界關注的核心焦點。

本研究由韓國全北國立大學Jae-Wook Kang 教授團隊主導，成功開發出一種基于綠色溶劑 γ - 瓦倫乳酸內酯（GVL）的鈣鈦礦墨水，并創新性地添加 1,3 - 二甲基 - 2 - 咪唑啉酮（DMI）作為添加劑，實現了在常溫常壓下，通過噴墨打印技術制備出高效、穩定的鈣鈦礦太陽能電池。這一創新策略不僅顯著降低了傳統鈣鈦礦墨水的毒性，還通過優化溶劑體系與添加劑的協同作用，實現了鈣鈦礦薄膜在厚度均勻性（高達 97%）、晶粒尺寸（從 132nm 增至 335nm）、表面形貌以及光電性能等方面的全面突破。最終，基于綠色溶劑與 DMI - 15 添加劑的鈣鈦礦太陽能電池取得了高達 17.78% 的最大光電轉換效率（遠超未修飾器件的 14.75%），并在模塊化制備中實現了 13.14% 的 PCE，展現出巨大的產業化潛力。

二、研究背景

（一）鈣鈦礦太陽能電池的崛起與挑戰

隨著全球?qū)η鍧嵞茉葱枨蟮牟粩嗯噬?，太陽能作為最具潛力的可再生能源之一，其轉化技術的研發日益受到重視。鈣鈦礦太陽能電池（PSCs）自 2009 年首次被報道以來，憑借其出色的光電轉換效率（PCE）—— 已經從最初的不到 4% 飆升至目前驚人的 26.7%，以及卓越的缺陷容忍度、可溶液加工性等優勢，迅速成為光伏領域的研究熱點，被廣泛認為是下一代光伏技術的有力候選者。

然而，在鈣鈦礦太陽能電池邁向商業化的道路上，依舊面臨著諸多嚴峻挑戰。其中，大規模生產技術的缺乏、傳統制備工藝中所使用的有毒溶劑（如二甲基甲酰胺（DMF）和二甲基亞砜（DMSO））所帶來的環境風險，以及器件穩定性和制備成本等問題，嚴重制約了其產業化進程。

（二）綠色溶劑與噴墨打印技術的機遇

為了應對上述挑戰，科研人員開始探索更加綠色、環保、高效的制備工藝。噴墨打印技術作為一種新興的溶液加工技術，憑借其精確控制材料沉積、顯著減少墨水浪費、提高生產效率等獨特優勢，在鈣鈦礦太陽能電池的大規模制備中展現出巨大潛力。然而，噴墨打印技術在應用于鈣鈦礦薄膜制備時，卻面臨著諸如墨水穩定性差、噴頭堵塞、咖啡環效應等技術難題。

與此同時，綠色溶劑的研發與應用逐漸受到關注。其中，γ - 瓦倫乳酸內酯（GVL）作為一種源自生物質的非毒性化合物，具有低毒性（LD50 = 8800.0 mg kg−1）、高沸點（207.0 °C）、高閃點（96.1 °C）、低冰點（−31.0 °C）以及與有機錫（FA+）等組分具有良好的化學鍵合能力等優勢，被認為是在鈣鈦礦墨水中替代傳統有毒溶劑的理想選擇。

（三）現有研究的局限性與本研究的創新切入點

盡管已有研究嘗試將 GVL 等綠色溶劑應用于鈣鈦礦墨水的制備，并取得了一定的成果（如實現了 12.9% - 13.82% 的 PCE），但這些性能仍不足以滿足工業應用對鈣鈦礦太陽能電池性能的要求。此外，現有研究對于綠色溶劑體系中添加劑的篩選與優化、溶劑與鈣鈦礦前驅體之間的相互作用機制等問題，尚未進行系統深入的探索。因此，本研究以 GVL 為基礎溶劑，創新性地引入 DMI 作為添加劑，旨在通過深入探究溶劑體系與添加劑對鈣鈦礦薄膜微結構和光電性能的影響機制，開發出一種兼具高性能、高穩定性、環境友好與可擴展性的鈣鈦礦太陽能電池制備工藝。

三、研究方法

本研究圍繞綠色溶劑體系的開發與優化、添加劑的篩選與協同作用機制探究，以及噴墨打印制備鈣鈦礦太陽能電池的全流程展開。

首先，研究團隊選擇了 GVL 作為基礎綠色溶劑，并與少量的 DMF、DMSO 以及不同濃度的 DMI（10%、15%、20%）進行混合，制備出多種鈣鈦礦墨水配方。通過急性毒性估算（ATE）公式對混合溶劑的毒性進行評估，確定了所開發的綠色溶劑體系（包括 GVL:DMF:DMSO 以及 GVL:DMI:DMF:DMSO 等組合）均屬于世界衛生組織急性危害排名中的 3 類（即輕微或最小毒性）溶劑，符合工業應用的環境友好性要求。

接著，利用噴墨打印技術將上述墨水沉積于基底上，通過對打印參數（如滴間距、電壓等）的精確調控，實現鈣鈦礦薄膜的均勻制備。打印完成后，采用真空干燥與退火處理相結合的方式，去除溶劑并誘導鈣鈦礦相的形成。整個工藝過程中，重點研究了 DMI 添加劑對鈣鈦礦前驅體溶液的溶解性、墨水的流變特性（如粘度、表面能）、薄膜的成核與結晶行為以及最終器件性能的影響機制。

四、實驗設計

（一）鈣鈦礦墨水的制備與表征

研究團隊首先精確稱量一定比例的鈣鈦礦前驅體鹽（包括甲脒碘化物（FAI）、甲胺碘化物（MAI）、銫碘化物（CsI）以及碘化鉛（PbI2）等），將其溶解于由 GVL、DMF、DMSO 和不同濃度 DMI 組成的混合溶劑中，制備出一系列鈣鈦礦墨水。隨后，通過傅里葉變換紅外光譜（FTIR）對墨水的化學組成與相互作用進行分析，探究溶劑與添加劑對鈣鈦礦前驅體的溶解機制。

（二）噴墨打印工藝參數優化

在噴墨打印實驗中，團隊選用commercial inkjet printer 作為打印設備，對打印參數（如滴間距設置為 15μm、打印電壓設定為 29V 等）進行系統優化，以確保鈣鈦礦墨水能夠均勻、穩定地沉積于基底上。同時，對打印過程中的墨水噴射行為、液滴尺寸與分布等參數進行實時監測與調控，以滿足高質量鈣鈦礦薄膜制備的需求。

（三）鈣鈦礦薄膜的制備與后處理

打印完成后，將沉積有鈣鈦礦墨水的基底置于真空環境下（5×10−3 Torr）進行干燥處理，以去除大部分溶劑。隨后，將樣品轉移至熱板上，在 150°C 的條件下進行退火處理 20 分鐘，促使鈣鈦礦相的完全形成。整個后處理過程中，嚴格控制溫度與時間參數，以避免鈣鈦礦薄膜的熱分解或相變。

（四）器件制備與性能測試

在制備鈣鈦礦太陽能電池器件時，采用 n-i-p 型結構，依次在基底上沉積電子傳輸層（ETL）、噴墨打印制備的鈣鈦礦層以及空穴傳輸層（HTL），并最終通過熱蒸發的方式制備金屬電極。對制備完成的器件進行光電性能測試，包括電流 - 電壓（J-V）特性曲線、外部量子效率（EQE）光譜、穩態光電流輸出等測試項目，以全面評估器件的光電轉換效率（PCE）、開路電壓（VOC）、短路電流密度（JSC）、填充因子（FF）等關鍵性能指標。同時，利用空間電荷限制電流（SCLC）方法對器件中的陷阱密度進行測試，以深入分析缺陷態對器件性能的影響機制。

五、結果與分析

（一）鈣鈦礦薄膜的形貌與厚度均勻性

通過光學顯微鏡觀察發現，與僅基于綠色溶劑的鈣鈦礦薄膜相比，添加了 DMI - 15 的墨水在自然干燥過程中，成核時間顯著延長（從 10 分鐘延長至 30 分鐘），成核方式由隨機的泊松過程轉變?yōu)楦佑行虻哪Ｊ?，最終形成了更加均勻、致密且無針孔的鈣鈦礦薄膜。進一步利用三維輪廓儀對薄膜的厚度均勻性進行測量，結果顯示綠色溶劑體系中引入 DMI - 15 后，薄膜的厚度均勻性從 95.1% 提升至 96.6%，平均厚度也從 437±8nm 增加至 458±5nm，這表明 DMI 添加劑能夠有效調控鈣鈦礦薄膜在打印過程中的流體行為，減少咖啡環效應，從而實現更高質量的薄膜制備。

（二）鈣鈦礦薄膜的光學與結構性質

紫外 - 可見吸收光譜分析表明，基于綠色溶劑與 DMI - 15 添加劑的鈣鈦礦薄膜在吸收邊附近（約 770nm）展現出更高的吸收強度，且光學帶隙（Eg）從綠色溶劑體系的 1.65eV 降低至 1.62eV。這歸因于 DMI 添加劑對鈣鈦礦薄膜結晶過程的影響，使得薄膜中形成了更大尺寸的晶粒，從而提高了光吸收性能。

X 射線衍射（XRD）測試結果顯示，無論是基于綠色溶劑還是綠色溶劑與 DMI 添加劑組合的鈣鈦礦薄膜，均展現出與鈣鈦礦（001）晶面相對應的顯著衍射峰（位于 2θ =14.2°），以及其他多個晶面衍射峰，證實了鈣鈦礦的立方晶相結構。然而，綠色溶劑 + DMI - 15 薄膜的衍射峰強度顯著高于純綠色溶劑體系，表明其具有更高的結晶度。此外，通過謝樂公式計算得出，綠色溶劑體系的鈣鈦礦晶粒尺寸約為 31nm，而在添加 DMI - 15 后，晶粒尺寸增大至 49nm，這一結果進一步證實了 DMI 添加劑能夠有效促進鈣鈦礦的結晶過程，形成更大、更規則的晶粒，從而有利于提高薄膜的光電性能。

（三）鈣鈦礦薄膜的表面元素組成與微觀形貌

X 射線光電子能譜（XPS）分析揭示了兩種鈣鈦礦薄膜表面的元素組成，包括鉛（Pb）、碘（I）、碳（C）、氮（N）、氧（O）和銫（Cs）等六種關鍵元素。與綠色溶劑體系相比，綠色溶劑 + DMI - 15 薄膜中各元素的峰強度顯著提高，這表明 DMI 添加劑有助于提高鈣鈦礦薄膜的表面化學計量比與組分均勻性。

場發射掃描電子顯微鏡（FE - SEM）圖像清晰地展示了鈣鈦礦薄膜的微觀形貌特征。結果顯示，綠色溶劑 + DMI - 15 薄膜具有更加均勻、致密且無針孔的表面，其晶粒尺寸顯著大于純綠色溶劑體系制備的薄膜（分別約為 335nm 和 132nm）。這種大尺寸晶粒的形成有助于減少晶界缺陷，降低載流子復合概率，從而提高薄膜的載流子遷移率與光電轉換效率。

（四）鈣鈦礦薄膜的電子特性與表面粗糙度

通過紫外光電子能譜（UPS）測試，研究團隊深入分析了鈣鈦礦薄膜的電子特性。結果表明，基于綠色溶劑 + DMI - 15 的鈣鈦礦薄膜相較于純綠色溶劑薄膜，展現出更小的導帶偏移量和更大的價帶偏移量，這種能帶結構的優化有利于提高電子 - 空穴對的分離與收集效率，進而提升器件的光電性能。

時間分辨光致發光（TRPL）光譜測試結果顯示，綠色溶劑 + DMI - 15 樣品的光致發光（PL）衰減時間顯著慢于其他樣品（從綠色溶劑體系的約 109ns 提升至約 229ns），這表明 DMI 添加劑能夠有效減少鈣鈦礦薄膜中的陷阱態密度，降低非輻射復合中心的數量，從而提高載流子的傳輸與收集效率。此外，原子力顯微鏡（AFM）圖像顯示，綠色溶劑 + DMI - 15 薄膜的均方根粗糙度最低（約為 15nm），遠低于純綠色溶劑薄膜（29nm）以及添加其他濃度 DMI 的薄膜，這有助于提高薄膜表面的平整度與均勻性，減少界面缺陷，進一步提升器件性能。

（五）鈣鈦礦太陽能電池器件性能

在對基于不同墨水配方的 n-i-p 型鈣鈦礦太陽能電池器件進行全面性能測試后，結果表明綠色溶劑 + DMI - 15 墨水制備的器件取得了最佳性能：其光電轉換效率（PCE）高達 17.78%，遠超純綠色溶劑體系器件的 14.57%；開路電壓（VOC）從 1.055V 提升至 1.158V；短路電流密度（JSC）從 18.34mA cm−2 增加至 19.75mA cm−2；填充因子（FF）也從 75.34% 提升至 77.76%。通過與旋涂法制備的鈣鈦礦太陽能電池進行對比，進一步驗證了噴墨打印技術結合綠色溶劑 + DMI - 15 墨水在制備高性能鈣鈦礦太陽能電池方面的可行性與優勢。

此外，利用空間電荷限制電流（SCLC）方法對器件中的陷阱密度進行測試發現，添加 DMI - 15 后，陷阱密度從綠色溶劑體系的 5.165×1016 cm−3 降低至 1.972×1016 cm−3，這表明 DMI 添加劑能夠有效減少鈣鈦礦薄膜中的缺陷態，從而降低載流子復合概率，提高器件的開路電壓與光電轉換效率。

（六）器件穩定性與可擴展性

在穩定性測試方面，將基于綠色溶劑與綠色溶劑 + DMI - 15 的鈣鈦礦太陽能電池器件置于常溫常壓環境中（相對濕度約 40% - 60%）進行長期存儲，經過超過 1600 小時（約 2.5 個月）的測試后發現，綠色溶劑 + DMI - 15 器件的 PCE 保持率高達 95%，而純綠色溶劑體系器件的 PCE 保持率僅為 84%。這歸因于 DMI 添加劑能夠提高鈣鈦礦薄膜的結晶質量、表面疏水性（接觸角從 47° 提升至 55°），從而增強器件對環境濕度與氧氣的穩定性。

在可擴展性研究中，團隊成功制備了不同活性面積（0.089cm²、1.05cm²、2.10cm²）以及 50mm×50mm 大面積鈣鈦礦薄膜，并將其組裝成模塊。結果表明，隨著活性面積從 0.089cm² 增大至 2.10cm²，基于綠色溶劑 + DMI - 15 墨水的器件 PCE 保持率仍高達約 86%，展現出良好的可擴展性。最終，所制備的鈣鈦礦太陽能模塊實現了 13.14% 的最大 PCE（正向掃描與反向掃描的 PCE 分別為 12.65% 和 13.14%），為鈣鈦礦太陽能電池從實驗室走向產業化應用邁出了關鍵一步。

六、總體結論

本研究通過創新性地將綠色溶劑 γ - 瓦倫乳酸內酯（GVL）與 1,3 - 二甲基 - 2 - 咪唑啉酮（DMI）添加劑相結合，成功開發出一種環境友好型鈣鈦礦墨水，并利用噴墨打印技術實現了高效、穩定鈣鈦礦太陽能電池的制備，在多個關鍵領域取得了顯著突破。

首先，在薄膜制備方面，DMI 添加劑的引入顯著改善了鈣鈦礦墨水的流變特性與成核結晶行為，有效解決了噴墨打印過程中常見的咖啡環效應與薄膜不均勻問題，制備出具有高厚度均勻性（97%）、大尺寸晶粒（335nm）以及光滑表面的鈣鈦礦薄膜，為高性能器件的制備奠定了堅實基礎。

其次，在器件性能方面，基于綠色溶劑 + DMI - 15 的鈣鈦礦太陽能電池取得了高達 17.78% 的光電轉換效率（經統計 20 個器件的平均 PCE 為 17.42%），相較于純綠色溶劑體系器件性能提升顯著。同時，該器件還展現出優異的穩定性，在常溫常壓環境下存儲超過 1600 小時后，PCE 保持率仍高達 95%，遠超純綠色溶劑體系器件的 84%。此外，研究團隊成功實現了從實驗室小面積器件向大面積模塊（50mm×50mm）的擴展，模塊 PCE 達到 13.14%，充分證明了所開發工藝的可擴展性與潛在產業應用價值。綜上所述，本研究不僅提出了一種綠色、高效的鈣鈦礦太陽能電池制備策略，還深入揭示了綠色溶劑與添加劑對鈣鈦礦薄膜及器件性能的影響機制，為鈣鈦礦光伏技術的可持續發展與產業化應用提供了重要的理論支撐與實踐指導，有望推動全球能源轉型進程。

七、圖文概覽

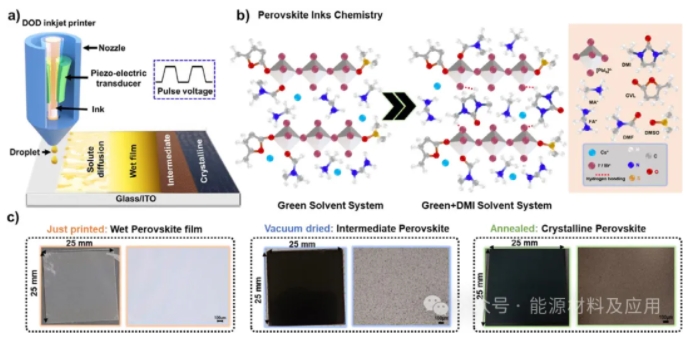

圖 1、a）鈣鈦礦噴墨打印過程示意圖；b）綠色鈣鈦礦墨水及鈣鈦礦墨水化學組成示意圖；c）噴墨打印鈣鈦礦薄膜制備步驟（數字照片與光學圖像）：濕膜、中間相以及結晶鈣鈦礦薄膜。

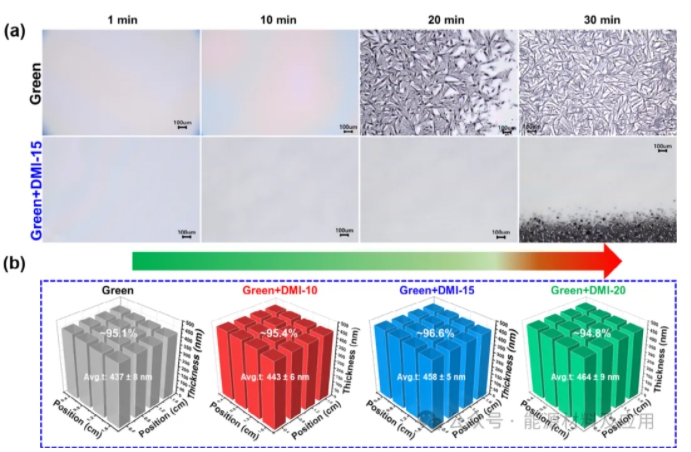

圖 2、a）光學顯微鏡下綠色溶劑與綠色溶劑 + DMI - 15 墨水基噴墨打印鈣鈦礦前驅體薄膜的自然干燥與結晶過程；b）綠色溶劑與 DMI 添加劑工程溶劑基噴墨打印鈣鈦礦薄膜（25mm×25mm）的厚度均勻性研究（通過 alpha step 測量）。

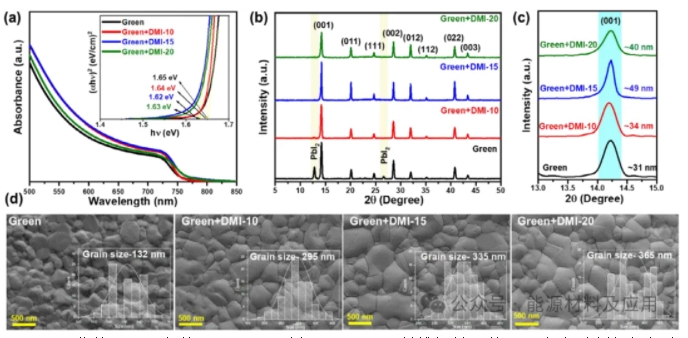

圖 3、a）紫外 - 可見光譜及 Tauc 圖（插圖）；b）X 射線衍射圖譜；c）綠色溶劑與綠色溶劑 + DMI 墨水基噴墨打印鈣鈦礦薄膜的外推鈣鈦礦顯著（001）峰；d）綠色溶劑與綠色溶劑 + DMI 墨水基噴墨打印鈣鈦礦薄膜的表面形貌及其晶粒尺寸分布（插圖）。

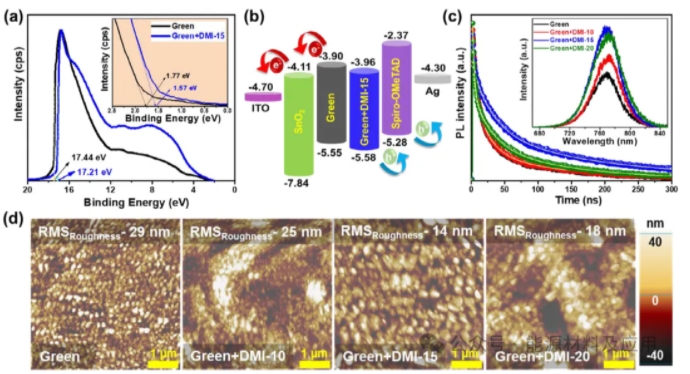

圖 4、a）紫外光電子能譜截止區及放大起始區（插圖）；b）基于綠色溶劑與 DMI - 15 添加劑工程墨水開發的 IJP-PSC 設備的能級結構示意圖；c）時間分辨光致發光光譜及穩態光致發光光譜（插圖）；d）基于綠色溶劑與 DMI - 15 添加劑工程墨水開發的噴墨打印鈣鈦礦薄膜的原子力顯微鏡圖像。

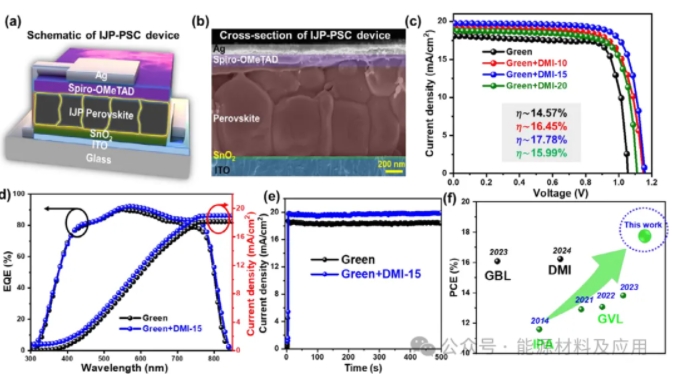

圖 5、a）基于綠色溶劑與綠色 + DMI 墨水的 IJP-PSC 設備的截面場發射掃描電子顯微鏡（FE-SEM）圖像；b）基于綠色溶劑的 IJP-PSC 設備的橫截面 FE-SEM 圖像；c）基于綠色溶劑與 DMI - 15 墨水的噴墨打印鈣鈦礦太陽能電池的電流 - 電壓特性曲線；d）基于綠色溶劑與 DMI - 15 墨水的噴墨打印鈣鈦礦設備的外部量子效率光譜及其積分 JSC；e）基于綠色溶劑與 DMI - 15 墨水的噴墨打印鈣鈦礦設備在最大功率下的穩態 JSC；f）綠色溶劑基 IJP-PSC 設備的 PCE 值與其他先前報道的對比。

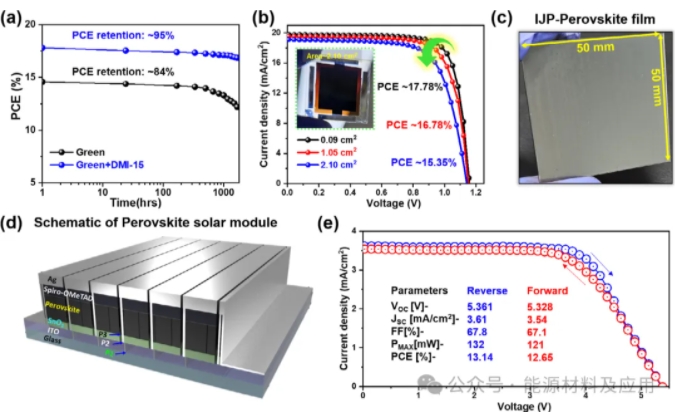

圖 6、a）在環境條件下測量的基于綠色溶劑與綠色 + DMI - 15 墨水的 IJP 鈣鈦礦設備的設備穩定性；b）不同活性面積的綠色溶劑與 DMI 添加劑改性的 IJP-PSC 設備的 J-V 曲線（插圖：2.10cm² 活性面積設備的實際圖片）；c）使用添加劑工程墨水制造的 50mm×50mm 的 IJP 鈣鈦礦薄膜的實際圖片；d）IJP 鈣鈦礦太陽能模塊的示意圖；e）使用添加劑工程墨水制造的 IJP 鈣鈦礦太陽能模塊的 J-V 特性曲線。

八、作者信息

Vinayak Vitthal Satale, Sagnik Chowdhury, Asmaa Mohamed, Do-Hyung Kim, Sinyoung Cho, Jong-Soo Lee, Jae-Wook Kang*

**通訊作者：**

Jae-Wook Kang, Department of Flexible and Printable Electronics LANL-CBNU Engineering Institute-Korea Jeonbuk National University Jeonju 54896, Republic of Korea, E-mail: jwkang@jbnu.ac.kr

九、論文鏈接

https://doi.org/10.1002/adfm.202503717
