什么是工業噴墨噴頭？

噴墨打印頭（以下簡稱“噴頭”），作為數碼噴墨設備的核心部件，其性能直接決定了打印系統的穩定性、精度與產能表現。數碼噴墨技術最初主要應用于戶內外廣告的圖文輸出，但隨著噴墨技術的持續演進與產業需求的升級，其應用范圍早已突破傳統印刷范疇，逐步延伸至多個工業領域，如陶瓷印刷、數碼紡織印花、標簽與包裝印刷、PCB噴墨工藝、建筑裝飾材料打印以及3D打印等。

在傳統廣告印刷或大幅面攝影等早期應用場景中，對噴頭的性能要求相對較低，設備多在低速、小批量的生產模式下運行。因此，噴頭在精度、壽命與連續工作能力方面的要求并不高。

然而，隨著噴墨技術向工業化方向的深入發展，市場對高可靠性、高產能、高一致性的工業級噴頭提出了更為嚴苛的標準。工業噴墨應用往往要求設備具備長時間連續運行能力、高速打印性能、對多種墨水類型的兼容性以及穩定的打印精度。

盡管目前市面上已有多種宣稱為“工業級噴頭”的產品，但“工業級”并非一個統一定義的標準術語，行業內對其定義存在一定程度的模糊與認知差異。為此，本文旨在對工業噴墨噴頭的基本概念、關鍵技術指標以及其在不同行業中的應用需求進行系統性介紹，為設備制造商、系統集成商及終端用戶提供技術參考與選型依據。

工業級噴頭的技術指標

工業級噴頭作為噴墨打印系統的核心部件，其性能參數直接決定了整機的運行效率、成像質量及穩定性。相較于消費級或商用級噴頭，工業級噴頭在設計上更強調高可靠性、長壽命、高分辨率及對復雜工況的適應能力。以下為評估工業噴頭性能的關鍵技術指標：

1. 噴嘴數量與排列密度

噴嘴數量和排列密度直接影響打印分辨率和打印寬幅。工業噴頭通常具備更高的噴嘴密度（如600 dpi至1200 dpi），以實現精細圖像輸出。同時，為提升打印速度，噴頭往往采用多排噴嘴結構，實現更高的單次掃描覆蓋率。

· 常見指標：128至2048噴嘴/個，600~1200 dpi噴嘴密度

· 趨勢：多噴嘴陣列、高集成設計

2. 噴射頻率

噴射頻率即噴嘴單位時間內墨滴的噴出次數，通常以kHz為單位。噴射頻率越高，單位時間內墨滴噴出量越大，從而實現更高的打印速度。

· 工業級噴頭常見指標：20~80 kHz

· 高端型號可達：100 kHz以上

· 影響因素：驅動電路、墨水粘度、噴嘴響應時間

3. 墨滴體積與可變墨滴技術

墨滴體積決定了圖像顆粒感與層次表現能力。工業噴頭普遍支持可變墨滴（Variable Drop Size, VDS）或灰度打?。℅rayscale Printing）技術，以實現從幾皮升（pL）到數十皮升不等的墨滴輸出，兼顧高速與精細輸出需求。

· 墨滴體積范圍：3 pL ~ 80 pL

· 應用匹配：小墨滴適用于圖像細節表現，大墨滴適用于高速填充或吸水性強的介質

4. 墨水兼容性

工業噴頭需兼容多種類型的墨水，包括水性、溶劑型、UV 固化墨、熱升華墨、陶瓷墨等。兼容性取決于噴頭材料（如噴嘴板材質）、噴墨方式（熱發泡 vs 壓電）以及內部通道耐化學腐蝕性能。

· 熱噴頭主要兼容水性墨水

· 壓電噴頭適用于更廣泛墨水體系

· 工業噴頭需具有耐腐蝕、耐結晶特性

5. 壽命與穩定性

工業噴頭通常工作在長時間、高負荷環境下，要求具備極高的穩定性與使用壽命。關鍵指標包括噴嘴的抗堵塞能力、抗干墨性能、連續工作時長等。

· 工業噴頭壽命：100億至1000億次噴射循環

· 支持自動維護（Auto Maintenance）、噴嘴補償（Nozzle Compensation）等功能尤為關鍵

6. 噴墨精度與走位一致性

噴墨精度反映了墨滴噴出方向和落點的一致性，直接影響圖像分辨率和色彩還原度。工業噴頭通常采用高精度制造工藝，結合內部波形控制技術，實現精準墨滴控制。

· 關鍵參數：墨滴落點偏差（?？刂圃?±5μm以內）

· 應用需求：標簽、PCB、微圖案打印等對精度要求極高的行業

工業噴墨打印頭目前主要分為三類核心技術路線：

熱發泡噴墨（Thermal Inkjet, TIJ）

壓電噴墨（Piezoelectric Inkjet, PIJ）

連續式噴墨（Continuous Inkjet, CIJ）

這三類技術在原理、性能、墨水系統、維護機制和應用方向上均有明顯差異。

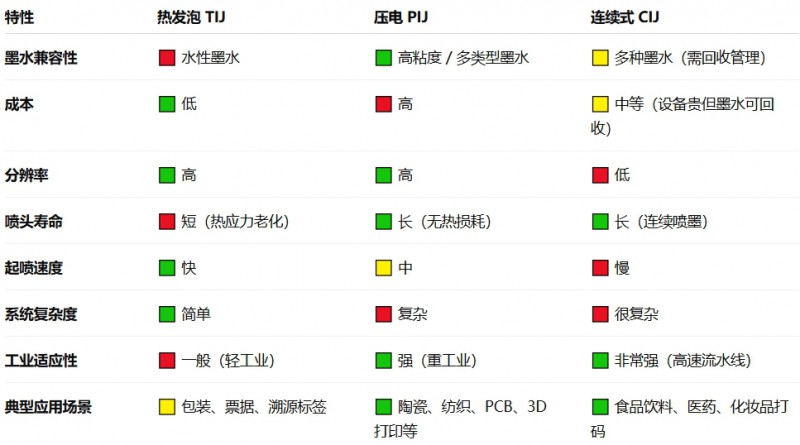

下面是三種技術的對比總覽：

熱發泡噴墨(TIJ)：適合對圖像質量要求高、結構緊湊、成本敏感的場景，如標簽打碼、輕工業應用。

壓電噴墨(PIJ)：適合中到高負載的工業化生產，如陶瓷、紡織、PCB等領域。

連續式噴墨(CIJ)：適合超高速、全天候、低圖像質量要求的流水線打碼，如飲料瓶、醫藥包裝等。

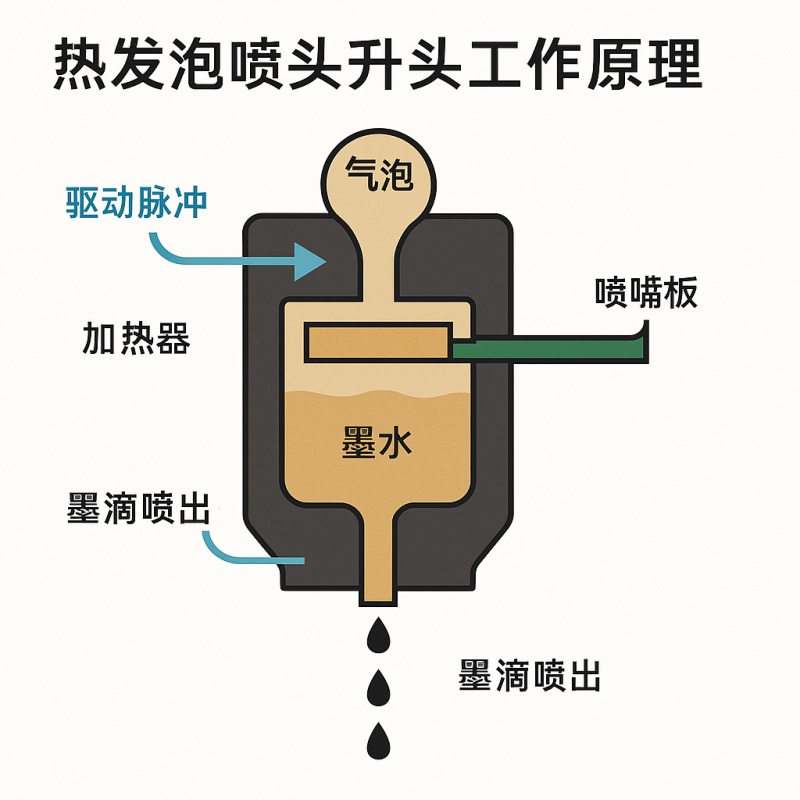

1. 熱發泡噴頭（Thermal Inkjet, TIJ）

熱發泡噴頭依靠微型電阻將墨水局部瞬間加熱（溫度可達300℃以上），產生氣泡膨脹，將墨滴推出噴嘴。該技術起源于消費級打印機領域，具有制造工藝成熟、打印分辨率高、結構簡單等優點。

優勢：

制造成本低，適合批量部署

結構緊湊，易于集成到小型化設備

起噴速度快，適合打碼與可變數據輸出

劣勢：

墨水種類受限，僅兼容水性墨水

熱應力易導致噴嘴老化、壽命較短

不適合長時間連續工業運行

典型應用：包裝打碼、食品溯源標簽、條碼/二維碼打印、票據打印等輕工業場景。

2. 壓電噴頭（Piezoelectric Inkjet, PIJ）

壓電噴頭利用壓電陶瓷材料在電壓作用下產生形變，通過機械位移推動墨滴噴出。該技術路線更適合工業級要求，支持更復雜的墨水體系與噴墨控制策略。

優勢：

墨水兼容性強，支持高粘度、多類型墨水

支持灰度級控制與可變墨滴輸出，圖像表現力強

噴頭壽命長，適合高負載連續工作

可根據工藝需求定制噴頭波形，優化噴墨質量

劣勢：

制造成本高，結構復雜

對驅動電路和系統設計要求更高

起噴時間稍慢于熱發泡技術

典型應用：陶瓷噴墨打印、數碼紡織印花、標簽與包裝印刷、PCB線路繪制、工業建材、3D打印等高性能工業場景。

3. 連續式噴墨（CIJ）

CIJ 技術是最早商用化的噴墨方式之一，最早用于工業標識領域。其工作方式是墨水通過高壓系統形成連續噴流，經超聲波震動分裂成均勻墨滴，隨后部分墨滴被靜電偏轉噴至打印介質上，其余墨滴則被回收到墨水系統中繼續使用。

優勢：

可實現極高的打印速度（適合流水線作業）

墨滴極小，干燥迅速，適合非吸收性材料

設備穩定性高，適合全天候連續運行

劣勢：

分辨率較低，不適合圖像級別輸出

系統復雜，對墨水管理要求高

墨水與溶劑具有揮發性，需密封與廢液管理系統

典型應用：

食品、飲料瓶身批號打印

醫藥包裝打碼

電子元件標識（如電容、電阻編碼）

化妝品包裝批次噴碼

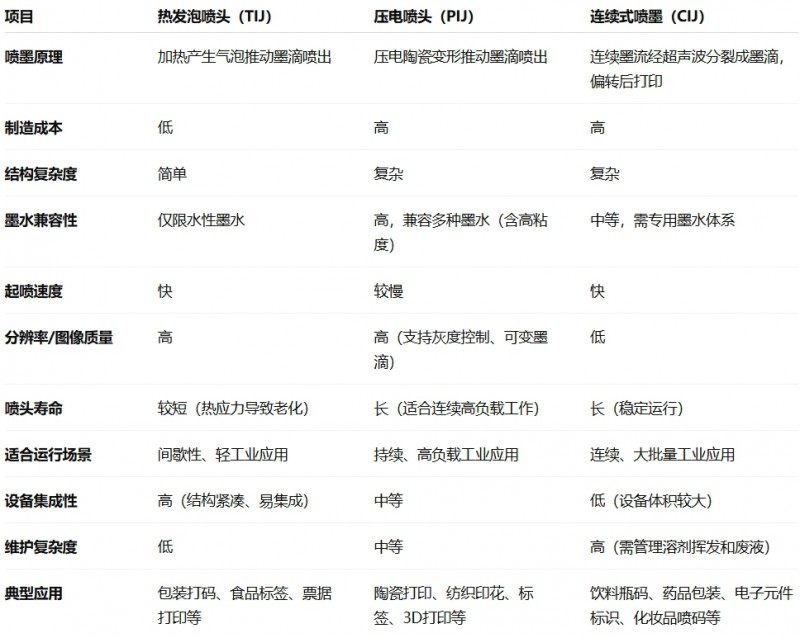

下面是噴墨技術三種類型（TIJ、PIJ、CIJ）性能對比表

（綠色為優勢，黃色為中等，紅色為劣勢）

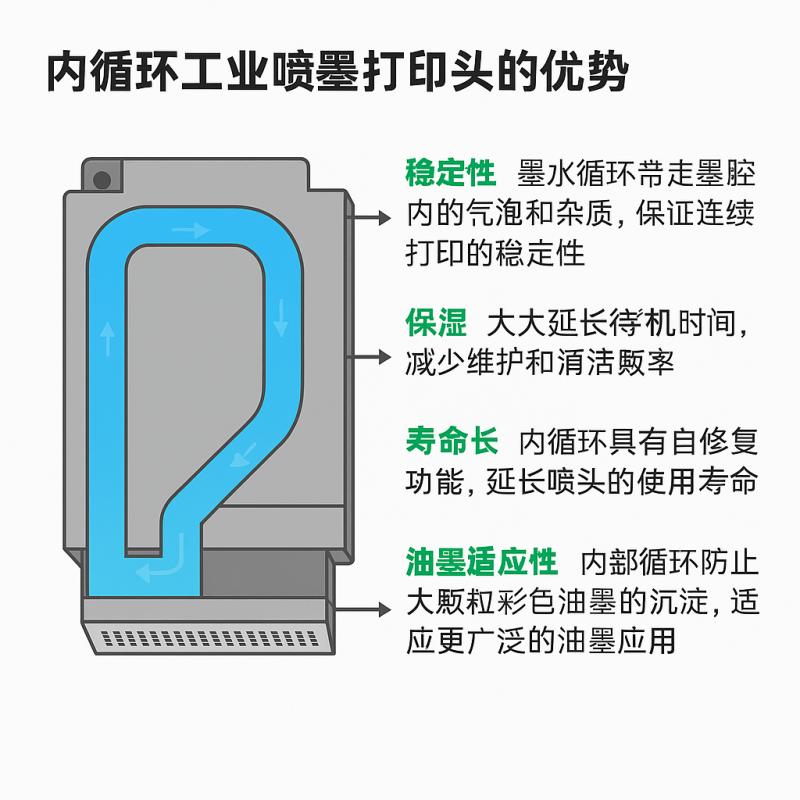

內循環工業噴墨打印頭的優勢

近年來，隨著工業生產對高效率、高精度、低維護打印方案的需求不斷提升，越來越多的工業噴墨應用開始采用 Single-Pass（單程）打印方式。在這種高速連續生產模式下，為了實現功能性墨水的穩定輸出，噴頭系統不僅要具備高可靠性與一致性，還需應對如氣泡、沉淀、堵塞等嚴苛工況挑戰。

在此背景下，內循環噴頭（Recirculating Printhead）憑借其獨特的結構優勢，逐漸成為工業噴墨系統的主流選擇。當前，眾多主流噴頭制造商均將內循環噴頭作為研發重點，其在實踐中也已被廣泛驗證具備以下關鍵優勢：

1. 穩定性提升：墨水循環帶走氣泡與雜質

內循環結構通過持續流動的墨水將噴腔內可能形成的氣泡和微粒雜質及時排出，從根本上緩解了傳統噴頭易受堵塞或斜噴干擾的問題，顯著提高了打印過程中的連續性與穩定性，尤其適用于長時間、大幅面、高速打印任務。

2. 噴嘴保濕：延長待機時間，降低維護成本

在設備待機或間歇運行狀態下，內循環機制可持續為噴嘴提供微量墨水，形成動態保濕環境，有效防止墨水干結，大幅度延長噴頭開機前的可靜置時間，減少人工清洗頻率，顯著降低系統維護復雜度與成本。

3. 延長使用壽命：自我修復機制降低故障率

墨水在噴頭內部持續循環，有助于防止沉淀物積聚、UV反射固化或其他導致噴嘴功能下降的因素，從而顯著降低噴嘴堵塞、偏噴等問題的發生率。該特性使噴頭具備一定的**“自清潔”與“自修復”能力**，延長整體使用壽命，降低更換頻率。

4. 出色的油墨適應性：支持多種高性能墨水

內循環結構能有效防止顏料類墨水或高粘度流體中的大顆粒沉積，有利于噴頭與多類型油墨的兼容，支持包括：

· UV白墨與彩白彩套打應用

· 高粘度涂料類油墨

· 陶瓷、玻璃等無機顏料油墨

· 特殊功能性液體（如納米材料、導電油墨、生物活性液體）

此特性大大拓展了內循環噴頭在高端功能性打印領域的適用范圍。

隨著數字噴墨技術在工業領域的不斷滲透和應用深化，內循環噴頭將成為推動工業噴墨設備高性能化、低維護化的關鍵引擎之一。未來，伴隨著更多具備強墨水兼容性與自動維護能力的噴頭產品落地，數字噴墨必將在多個垂直行業中激發出更多創新應用。
