編者：中噴網 墨宸

在開發和制造新產品時，您是否考慮過需要消除昂貴材料的浪費，同時提高生產過程的能源效率所帶來的挑戰？

這是制造業多年來一直面臨的普遍問題，尤其是在有機發光二極管 (OLED) 顯示屏的制造領域。如果能夠以超高精度應用材料，且?guī)缀醪划a(chǎn)生任何浪費，那會怎樣？或者，如果能夠在無需大規模、昂貴設施的情況下，建立一條高效的生產線，那又會怎樣？

松下開發了一種名為“工業噴墨技術”的創新解決方案，實現了這兩個目標。為了證明其重要性，松下的工業噴墨技術連續兩次榮獲國際信息顯示學會 (SID) 杰出論文獎。該獎項旨在表彰在全球最大的顯示會議——顯示周 (Display Week) 上發表的杰出研究論文。

這項技術是如何將不可能變?yōu)楝F(xiàn)實的？未來又將如何發展？為了解答這些問題，我們采訪了松下生產技術有限公司（PPE）的吉田秀宏、中谷周平和臼井之彌，他們率先開發了工業噴墨技術。

你們的工業噴墨技術有哪些創新特點？

吉田：傳統的OLED顯示屏制造方法是真空沉積法，需要非常大型的設備來產生真空，成本高昂，并且會帶來各種挑戰，尤其是在處理大型面板時。我們開發的噴墨打印法無需真空，而是使用超精密打印機在常溫常壓下“打印”RGB（紅、綠、藍）發光材料——OLED面板的核心組件。

中谷：噴墨技術是將發光材料轉化為墨水，然后將其以所需的量精確地噴灑到所需的區域，從而顯著提高材料的利用效率并大幅降低成本。該設備結構緊湊、節能高效，能夠?qū)⒛鶆?、高速地噴灑到大型玻璃基板上，從而顯著提高大尺寸、高清OLED顯示屏的生產效率。

工業噴墨技術經濟高效、節能環保，能夠處理大型面板，并能提供高質量的輸出，在國內外贏得了廣泛贊譽。除了連續兩次榮獲SID杰出論文獎外，該團隊今年3月還榮獲了日本最負盛名的技術獎項之一——大河內紀念技術獎，這進一步彰顯了松下高超的技術實力。

請描述您在開發過程中遇到的挑戰

吉田：這段旅程始于21世紀初，當時英國劍橋顯示技術公司發現了印刷OLED的潛力。當時，各大廠商已經廣泛供應通用噴墨打印機，因此松下在該領域是后來者。項目啟動后，我們成功利用打印機生產出全球首款3英寸頂部發光OLED顯示屏。然而，當時的精度較低，生產的面板表面不均勻，并有條紋。

你是如何解決這個問題的？

吉田：傳統的打印機只有一個噴頭，需要多次來回移動才能一次一行地噴印發光材料。這導致了條紋和不均勻的現象。我們通過引入一個擁有數十個噴頭的線型噴頭解決了這個問題，從而可以同時噴印多條線條。有了這種線型噴頭，現在可以一次性完成打印。

中谷：在墨水噴出相關的開發初期，我們遇到了各種基礎問題，例如墨水噴不出、墨水從噴嘴漏出等。為了確保能夠穩定、準確地噴出各種特性的墨水，形成超細液滴，我們從頭開始重新設計噴頭結構，并與墨水制造商緊密合作，不斷嘗試。

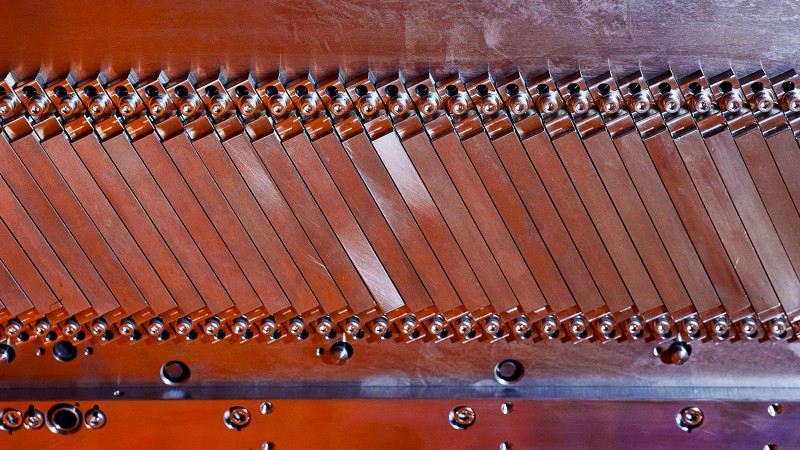

改進的工業噴墨線頭

吉田：雖然核心技術在2012年左右就已確立，但我們當時面臨著打印頭本身良率低的挑戰。由于每臺機器需要數十個打印頭，因此所有打印頭都必須以高精度制造。整個團隊齊心協力，不斷提升質量，最終我們實現了目標，在2013年的CES上展出了全球首款56英寸4K OLED打印顯示屏。這引起了巨大的轟動，人們不禁要問：“打印技術真的能生產出如此精美的成果嗎？”

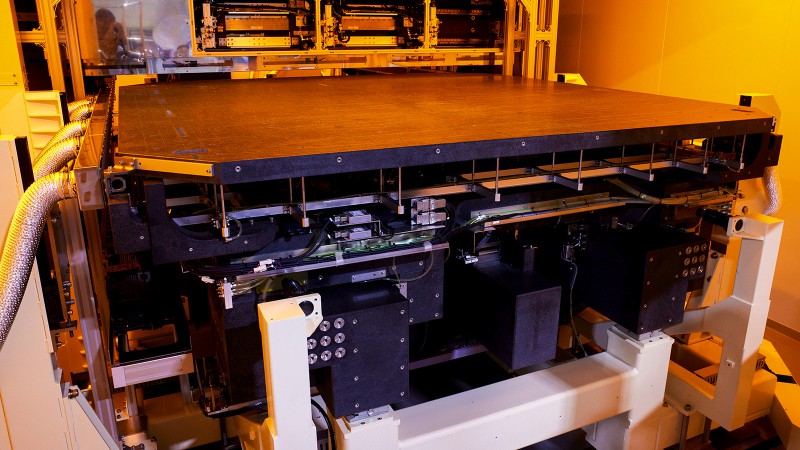

2019年，松下成功推出了全球首條印刷OLED顯示屏量產生產線。這項技術有哪些優勢使其量產成為可能？

臼井：精密的控制技術對于確保量產生產線的穩定運行和高質量生產至關重要。我們開發了一套利用Drive Per Nozzle技術來抑制色彩不均的系統，該系統可以精確控制每個噴嘴的噴墨量，并自動校正生產過程中出現的細微差異。這些控制技術使我們能夠開發高精度、高產量的生產設備，并實現量產所必需的穩定質量和生產效率。

還有哪些領域可以利用這項技術？它的使用將如何改變我們的未來？

吉田：我們認為有兩條發展路徑。一是進一步提高分辨率。二是兼容高粘度油墨；一旦實現這一點，就能精確地涂抹分散顆粒的油墨，從而擴大應用范圍。

我們對鈣鈦礦太陽能電池特別感興趣，它有望成為下一代太陽能電池。

利用本公司獨有的噴墨大面積涂敷技術，可將核心發電材料均勻地涂敷在大型玻璃基板上。這不僅實現了以往產品無法實現的薄型化、輕量化設計，還能夠保持較高的發電效率。

中谷：噴墨技術的另一大優勢在于其高材料利用率和由此帶來的設計靈活性。傳統的制造方法有時需要在整個表面涂覆材料，然后再去除多余的部分。相比之下，噴墨技術可以精確地將墨水噴灑在需要發電層的區域。這減少了昂貴材料的浪費。

臼井：能夠?qū)⒉牧暇珳?zhǔn)地涂敷到目標區域，這本身就創造了獨特的價值。例如，通過在發電層上采用條紋狀的涂層圖案，可以制作兼具發電功能和透光性的窗玻璃。噴墨工藝的一大優勢在于，窗戶既能發電，又能保持窗戶的功能。當然，從節能和可持續性的角度來看，制造過程中無需真空環境，并最大限度地減少材料浪費也至關重要。

吉田：我們的噴墨技術為鈣鈦礦太陽能電池帶來了兩大價值：“大面積、高效率”和“高設計靈活性”。這將使太陽能電池能夠安裝在以前被認為難以安裝的位置，例如建筑物的墻壁和窗戶，我們相信這將有助于實現可持續發展的社會。

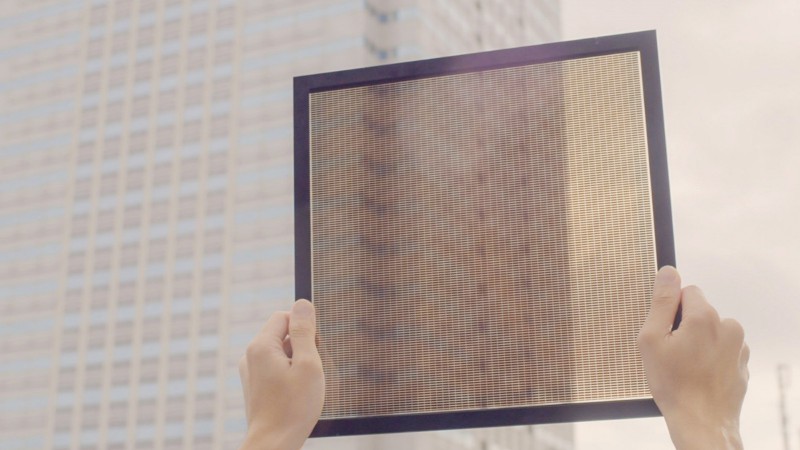

使用噴墨技術制造的鈣鈦礦太陽能電池

提高透明度使得它們適用于窗戶

最后，請分享一下您希望通過創新技術創造什么樣的未來社會。

吉田：工業噴墨技術是一種非常獨特的高科技解決方案，能夠在常溫常壓下實現精確的涂層。由于其材料利用率高，并且能夠根據后處理?xiàng)l件調整涂層量，我們能夠靈活地響應客戶的詳細需求。另一個主要優勢是從工藝開發到量產的交付周期短。

這項技術的應用領域非常廣泛，我們認為，與其從零開始創造新技術，不如通過應用和改進現有技術來開拓新市場。為此，我們需要融合各領域的知識和創意。正因如此，我們積極推進開放式創新，并歡迎與全球合作伙伴攜手合作。

左起：中谷修平、吉田秀宏、臼井之也

中谷： 15年前，我們剛開始研發時，墨水漏出等問題一直困擾著我們。但我們從未放棄，不斷挑戰，最終開發出如今已獲得全球認可的技術。然而，我們?nèi)晕催_(dá)成目標。作為工程師，我們最大的成就就是實現制造世界頂級打印機的夢想，并通過這項技術為客戶帶來快樂。如果您正面臨挑戰，例如“我想精準地應用某些內容”或“我正在尋找一種新材料的應用方法”，請隨時聯系我們。我們堅信我們能夠?yàn)槟峁椭?/p>

臼井：我們致力于開發超越客戶想象和期望的產品和系統。這不僅意味著創造高精度設備，還包括只需按下按鈕即可自動執行復雜流程的系統，以及配備自我診斷和校正功能的設備，這些功能可以檢測任何變化并保持最佳狀態。我們的技術將讓客戶驚嘆不已，并在未來進一步豐富人們的生活。秉承這一愿景，我們團隊將繼續精進技術。期待您一如既往的支持與信任。
