編者：中噴網 墨宸

數碼印刷領域的業內同仁對于印刷設備的核心部件都有著自己的理解和推崇的品牌——噴墨打印頭并且從不同角度對打印頭的特性也有一定的要求。

有的注重成本，有的注重壽命，有的注重墨水兼容范圍，有的注重售后服務。當然，歸根結底，打印質量才是大家最關注的指標，也是所有打印頭廠商一直致力于提升的產品特性。

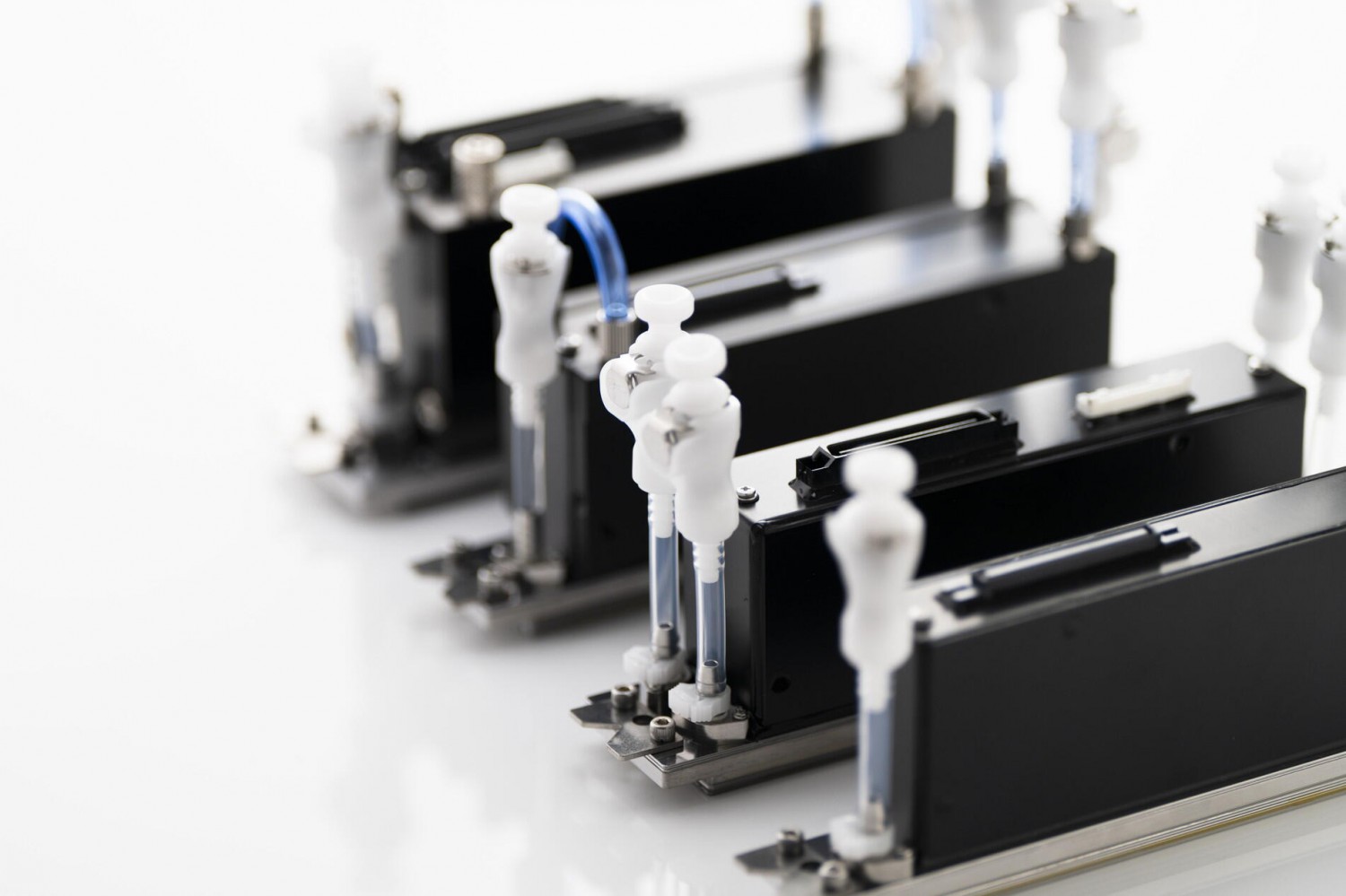

作為噴墨打印市場的后來者，京瓷噴墨打印頭站在巨人的肩膀上，京瓷總結了現有市場的痛點和需求，充分利用自身對陶瓷材料的深刻理解，將電氣、音頻、機械領域積累的核心技術和經驗有機結合，研發出以整片壓電陶瓷為核心的壓電式噴墨打印頭。自上市第一天起，京瓷打印頭的高打印寬度、高點火頻率、高精度的打印品質就獲得了市場的廣泛關注和認可。

即使在十多年后的今天，京瓷噴墨打印頭在眾多噴頭品牌中依然占據著強大的優勢，幾乎成為了高端噴墨打印頭的代名詞。那么京瓷噴頭高打印品質的技術源泉究竟在哪里呢？

京瓷噴墨打印頭：高速噴射

影響打印質量的關鍵因素之一是墨滴落點的精確度和穩定性。墨滴落點的精確度還受到噴嘴加工精度、壓電陶瓷電感的均勻性、墨水溫度的穩定性、打印間距等諸多因素的影響。然而，除了溫度和打印間距之外，上述因素在打印頭制造完成后都無法改變，主要取決于制造工藝和加工精度。那么，當量產的京瓷噴墨打印頭交付用戶使用時，如何才能確保每個噴嘴的打印精度可靠呢？

首先，在加工階段，京瓷對流道和加工工藝進行了優化和檢驗，確保所有出廠的打印頭都符合高標準。然而，噴嘴制造所采用的物理加工技術畢竟不是光刻技術，這會造成一個打印頭內數千個噴嘴之間在公差范圍內存在細微的差異，而這種差異也會導致不同噴嘴吐出的墨滴飛行速度的差異。

單噴嘴——直徑 20μm（放大 5000 倍）

這種差異帶來的直觀效果是，在印刷垂直于相對移動方向的直線時，直線在放大后會出現輕微的波動，通常這種波動只有在距離印刷網版10~20厘米時才能用肉眼看到。

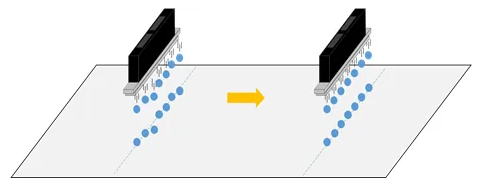

不過，作為工業級打印頭，京瓷針對這種微小的差異，已經研發出改善對策。通過高性能壓電片與波形的搭配，在保持完整墨滴的前提下，盡可能提高墨滴吐出時的初速度，利用墨滴的高飛行速度來彌補噴嘴之間微小的個體差異。高速吐出速度的效果如下圖所示。

高速吐痰

（類似真實墨滴放大100倍的視覺效果）

墨滴-一滴

說到畫質，我們經常會用到的一個詞就是“干凈”。那么，“干凈”的圖像和略帶“臟污”的圖像之間，到底有什么根本區別呢？

說到“臟”的圖像，業內同行們會立即回應“浮墨（散點）、噪點（衛星點）、拖尾”。相反，說到“干凈”的圖像，標準只有一個：墨滴落下的形狀圓潤，邊緣干凈，圖像空白處沒有一個墨點。京瓷做到了這樣的畫質。

對壓電式噴墨打印頭有深入了解的人都知道，每一個墨滴都是壓電薄膜變形產生的聲波共振的結果。聲波共振是噴墨的動力源泉，但如果殘留的聲波處理不當，就會影響墨滴的形成。京瓷在研發階段就對流道和流體進行了模擬，在流道設計中強調了聲波的透射和抑制的雙重控制。在合理的流道設計基礎上，結合京瓷的波形調試，實現了將每個墨滴體積縮小到單個墨滴。

京瓷噴墨打印頭：墨滴體積控制

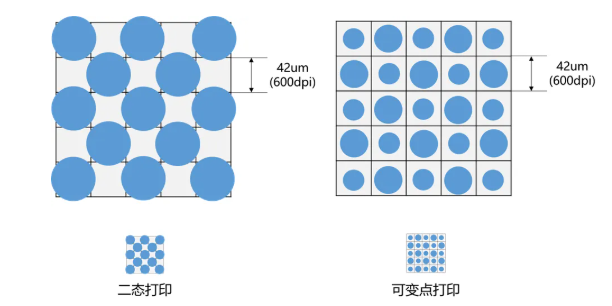

數碼打印按墨滴量也分為兩類：雙態打印和可變點打印。京瓷噴頭屬于后者，在較高的點火頻率（30~40kHz）下，可實現4~5階可變點打印。在相同打印濃度下，可變點的打印效果更加均勻，尤其是在打印純色塊、細膩漸變以及細節豐富的圖案時，可變點的優勢尤為明顯。

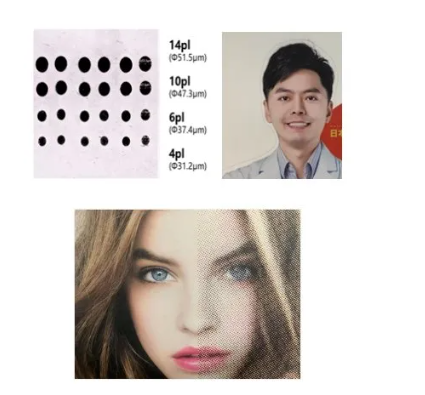

京瓷的小墨滴是其眾所周知的特點和優勢，足夠小的墨滴能夠保證著陸精度，對于高質量的打印至關重要。

京瓷KJ4B-YH水性打印頭在白卡紙上打印

（終端客戶現場量產照片）

京瓷噴墨打印頭：振動抑制

實時控制噴嘴流道內聲波的振動并不現實，因此需要噴頭研發人員在設計階段就考慮供墨的穩定性、聲波的順暢傳輸以及殘余振動的有效抑制，并通過流道仿真技術逐步優化設計，從而實現通過流道結構在聲波傳輸路徑上的傳輸或抑制。這也是京瓷噴墨打印頭除了壓電陶瓷核心技術之外，建立品質壁壘的又一關鍵技術。

因此，京瓷在談?wù)摯蛴∑焚|(zhì)時，實際上是在談?wù)摚喝绾翁岣咄履俣龋蝗绾伪ＷC墨滴是一滴一滴的；如何精確控制墨滴量的同時保證著墨點的準確性；以及如何通過精巧的流道設計，實現對有害聲波的抑制和有益聲波的順暢傳導。

做好產品，需要我們保持對技術的敬畏，將數十年的技術積累有機結合，精準把握市場需求和痛點，建立自身的品質壁壘，不斷彌補不足。京瓷噴墨打印頭十年磨一劍，看似許久沒有創新，但我們從未停止對新技術研發的投入和對不足的改進。希望下一個十年能給大家?guī)眢@喜。
