2025 年 7 月，韓國產業技術研究院（KITECH）Cho Kwan Hyun 團隊在《ACS Applied Electronic Materials》期刊上發表了一項重要研究成果，提出通過調控真空抽速與二元溶劑配比協同控制毛細流動的創新策略，成功解決噴墨打印有機發光二極管（OLED）像素薄膜中普遍存在的 “咖啡環效應”，使薄膜厚度偏差降低 63.6%，器件發光效率最高提升 31.8%，為大尺寸、高分辨率噴墨打印 OLED 顯示產業化提供關鍵技術支撐。

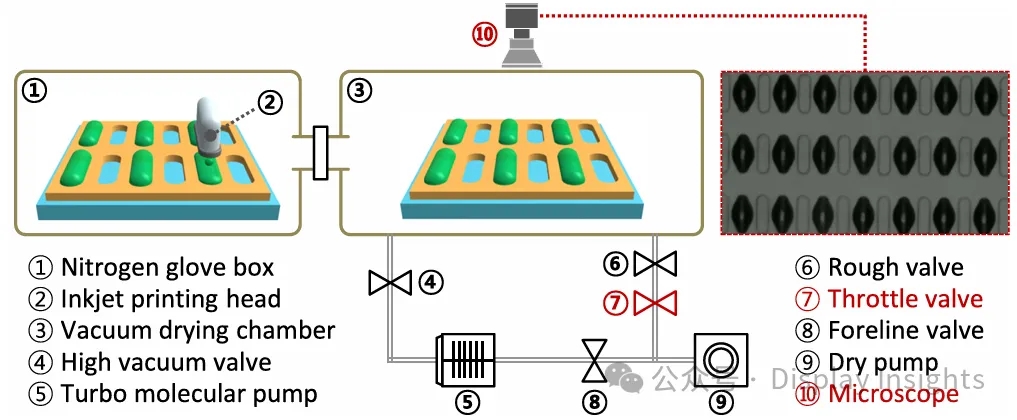

圖1. 像素定義層（PDL）基板上噴墨打印過程及后續真空干燥過程的示意圖

在顯示技術領域，OLED 憑借自發光、高對比度、柔性可彎曲等優勢成為下一代顯示核心方向。當前主流 OLED 制造依賴真空蒸鍍技術，存在材料利用率低（不足 30%）、設備成本高、難以規模化生產大尺寸面板等瓶頸。噴墨打印技術因非接觸、按需沉積、材料利用率超 90% 等特點，被視為大尺寸 OLED 量產的理想方案。然而，噴墨打印后的液滴干燥過程中，溶劑蒸發引發的毛細流動會導致溶質向邊緣聚集，形成 “咖啡環” 狀不均勻薄膜，嚴重影響OLED 像素發光均勻性與器件壽命，成為制約該技術落地的核心障礙。

此前研究多聚焦于優化墨水黏度、表面張力等內在屬性抑制毛細流動，但忽略了真空干燥這一關鍵外部工藝對液滴干燥動力學的影響。Cho團隊首次系統探究真空抽速與二元溶劑配比對噴墨打印 OLED 發光層（EML）薄膜形成過程的調控機制，通過創新實驗設計揭示毛細流動抑制的核心規律。

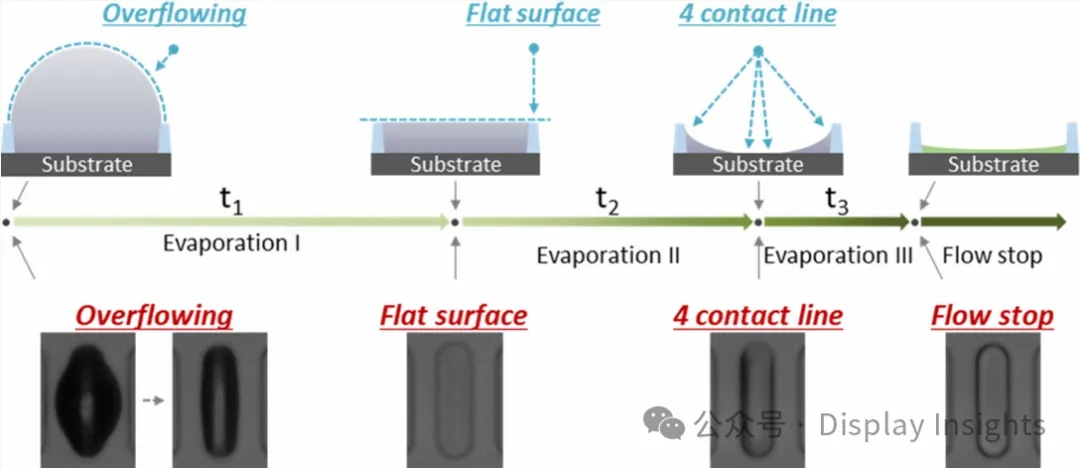

圖2. 發光層油墨液滴的不同蒸發階段示意圖

該研究團隊搭建了集成節流閥（TV）與實時顯微鏡的真空干燥系統，以控制真空抽速（TV 開度 100%、20%、10%、7%），并選用乙基 - 4 - 甲基苯甲酸酯（EMB，沸點 235℃）與 2 - 乙基己基苯甲酸酯（EHB，沸點 313℃）兩種高沸點溶劑，按 8:2、5:5、2:8 體積比配制 EML 墨水（主體材料 CBP 與摻雜劑 Ir (mppy)?按 10:1 混合）。通過實時觀察液滴干燥過程，團隊提出 “三階段四特征點” 干燥模型：第一階段（蒸發 I）為液滴從溢出狀態收縮至與像素定義層（PDL）平齊的平面狀態；第二階段（蒸發 II）為平面狀態過渡至底部暴露的四接觸線狀態；第三階段（蒸發 III）為四接觸線狀態直至流動停止形成薄膜。

實驗發現，真空抽速與溶劑配比通過調控蒸發階段壽命影響毛細流動：一方面，提升真空抽速（如TV 100%）可顯著縮短蒸發 I 壽命，減少溶質向邊緣遷移時間 ——TV 100% 時液滴總干燥時間僅 17.6 秒（EMB (8):EHB (2) 配比），較 TV 7% 條件（90.8 秒）縮短 79.5%，有效抑制咖啡環效應；另一方面，高比例 EHB（如 2:8 配比）雖延長蒸發I 壽命，但因其蒸氣壓低，使蒸發 II 起始真空度更低，反而縮短蒸發 II 壽命，減弱毛細流動影響。

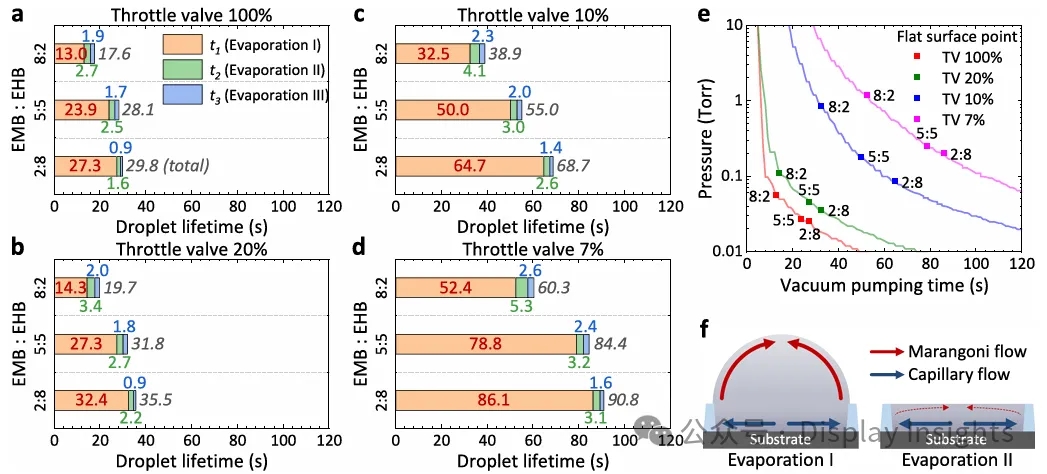

圖3.不同真空抽速和二元溶劑配比下，各蒸發階段發光層液滴的壽命：（a）TV開度100%、（b）TV開度20%、（c）TV開度10%、（d）TV開度7%；（e）真空腔體內達到平面狀態點時的抽真空時間與真空度；（f）像素內部不同蒸發階段的內部流動強度示意圖

為量化評估咖啡環效應，團隊引入無量綱時間因子 fcr（咖啡環效應相關系數，與溶劑黏度成正比、與蒸發壽命成反比）。結果顯示，優化條件下（TV 100%+EMB (2):EHB (8)）fcr 值較最低值提升 432%，對應薄膜厚度標準差從 127.6 nm（TV 7%+EMB (8):EHB (2)）降至 46.5 nm，降幅達 63.6%，中心區域截面積從 0.341 μm² 增至 0.949 μm²，證明毛細流動得到有效抑制。

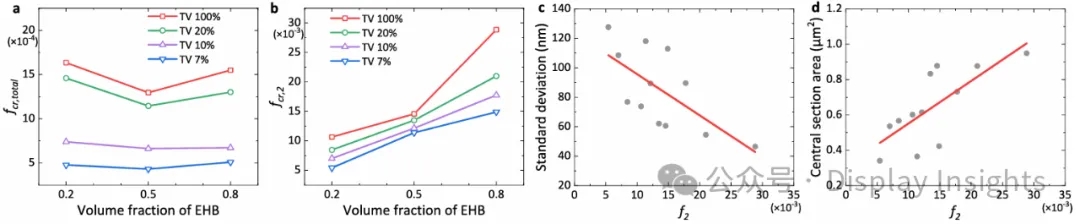

圖4. 不同真空抽速與二元溶劑配比下，fcr與發光層薄膜橫截面輪廓的分析：（a）總壽命中與咖啡環效應相關的fcr、（b）蒸發II階段壽命中與咖啡環效應相關的fcr；（c）蒸發II階段壽命對應的標準差散點圖及趨勢線、（d）蒸發II階段壽命對應的中心截面積散點圖及趨勢線

基于優化的干燥工藝，團隊制備的 OLED 器件展現出優異性能。研究人員將OLED器件結構設計為 ITO/PDOT:PSS（空穴注入層）/EML/TPBi（電子傳輸層）/LiF（電子注入層）/Al（陰極），在 TV 100%+EMB (2):EHB (8) 條件下，發光效率較 TV 7%+EMB (8):EHB (2) 條件提升 31.8%。高分辨率電致發光（EL）圖像顯示，優化條件下像素發光區域更寬且均勻性更高，這得益于薄膜厚度偏差減小，避免局部電流密度過高導致的效率損耗。

值得注意的是，團隊還發現蒸發 II 階段是調控關鍵：蒸發 II 壽命縮短可減少溶質在邊緣的二次聚集，即使蒸發 I 時間較長（如高 EHB 配比），仍能通過優化蒸發 II 抑制咖啡環效應。這一發現為墨水配方設計提供新方向 —— 無需過度追求低沸點溶劑以加速干燥，可通過高沸點溶劑配比與真空工藝協同實現均勻成膜。

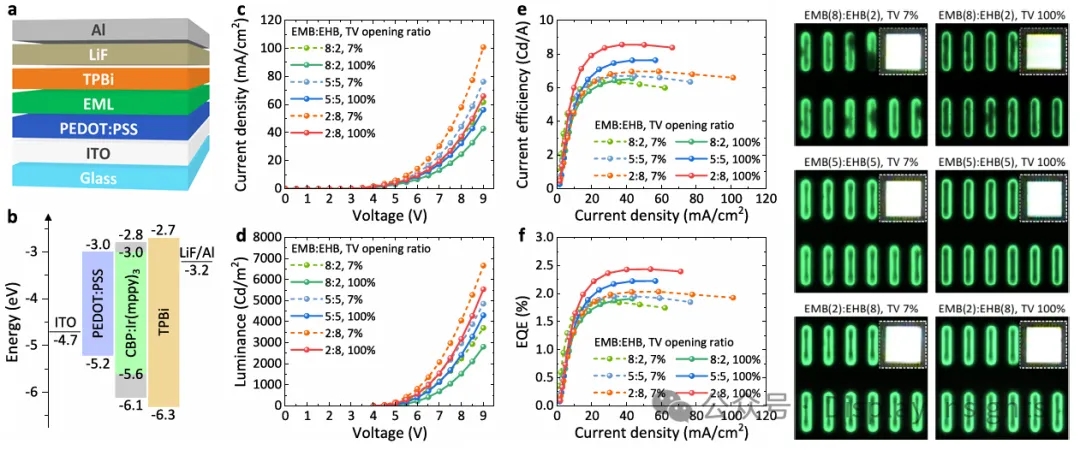

圖5. 不同真空抽速與二元溶劑配比下，含真空干燥發光層（EML）的有機發光二極管（OLED）器件特性分析：（a）OLED 器件結構、（b）能帶結構圖、（c）電壓 - 電流密度曲線、（d）電壓 - 亮度曲線、（e）電流密度 - 電流效率曲線、（f）電流密度 - 外量子效率（EQE）曲線

Cho Kwan Hyun 教授表示，該研究首次建立真空干燥工藝參數與薄膜均勻性的量化關系，為噴墨打印 OLED 產業化提供明確優化路徑。下一步團隊將探索該策略在全彩像素陣列與柔性基板上的應用，推動大尺寸高分辨率 OLED 電視、柔性顯示等產品的成本降低與性能提升。

來源：Youngwook Noh，《Capillary Flow Control in Vacuum Drying for Uniform Pixel Thin Films in Inkjet-Printed OLEDs: Effects of Pumping Speed and Binary Solvent Ratios》
