在噴墨打印技術領域，精度是決定輸出品質的核心指標，而這一指標的實現依賴于多個關鍵參數的協同作用。從基礎的分辨率定義到打印頭的硬件設計，再到實際應用中的參數權衡，每個環節都深刻影響著最終的打印效果。本文將系統解析噴墨打印頭的精度相關概念與核心參數，揭示高精度輸出的實現邏輯。

一、精度基石：DPI 與 PASS 數的核心定義

1. DPI：打印精度的量化標尺

DPI（每英寸點數）是衡量打印精度最直觀的指標，代表打印表面每英寸范圍內分布的墨水點數，涵蓋水平與垂直兩個維度的密度分布。與智能手機屏幕分辨率原理相似，DPI 數值越高，單位面積內的墨點密度越大，打印細節越精細、邊緣越銳利。

以常見的 360×720 DPI 為例，其意味著在水平方向每英寸有 360 個墨點，垂直方向每英寸有 720 個墨點，每平方英寸的墨點總數可達 259,200 個。不同應用場景對 DPI 的需求差異顯著：普通文檔打印通常要求 300×300 DPI 即可滿足清晰度需求，而高端藝術品復制或精密電子線路打印則需 1200×1200 DPI 甚至更高精度，如京瓷 KJ4A-EX1200-RC 打印頭已能實現 1200×1200 DPI 的輸出水準。

2. PASS 數：精度與效率的調節旋鈕

PASS 數指打印頭在同一區域完成噴射的次數，直接關聯打印過程的運動模式與輸出質感。1PASS 表示噴嘴對目標區域僅進行一次噴射，適用于高速批量生產場景；而 4PASS 則意味著同一區域經歷四次噴射疊加（不含羽化處理），能顯著提升畫面平滑度與色彩層次。

單 PASS 與多 PASS 技術形成鮮明對比：?jiǎn)?PASS 通過噴頭線性排布實現一次性打印，速度優勢顯著，常用于飲料瓶、瓶蓋等高速生產線的標識噴??；多 PASS 則通過往復疊加噴射，在白酒瓶包裝的微縮圖案、品牌紋理等高精度需求場景中占據主導地位。兩者的選擇本質是精度與效率的初步權衡。

二、精度核心：打印頭的三大關鍵參數

如果說 DPI 和 PASS 數是精度的 "表象指標"，那么打印頭的機械分辨率、墨滴量和噴射頻率則是決定精度上限的 "硬核基礎"，三者共同構成高精度輸出的技術三角。

1. 機械分辨率：噴嘴排布的物理極限與突破

機械分辨率由噴嘴間距直接決定，間距越小，單位長度內的噴嘴數量越多，理論輸出精度越高。但壓電陶瓷厚度等物理因素限制了噴嘴間距的無限縮小，行業普遍采用交錯噴嘴設計突破這一局限 —— 通過兩排或多排噴嘴的錯位排布，使等效噴嘴密度翻倍。

例如兩排 150 DPI 的噴嘴經交錯設計后，可模擬出 300 DPI 的分辨率效果。這種設計在主流打印頭中廣泛應用：愛普生 I3200 系列采用 600npi/2 列的精密排布，京瓷 KJ4 系列通過多列噴嘴布局實現 1200 DPI 分辨率，柯尼卡美能達 512 系列則通過線性化設計優化噴嘴分布密度。更先進的雙層交錯布置還能進一步改善射流分布均勻性，提升打印一致性。

2. 墨滴量：細節表現的微觀關鍵

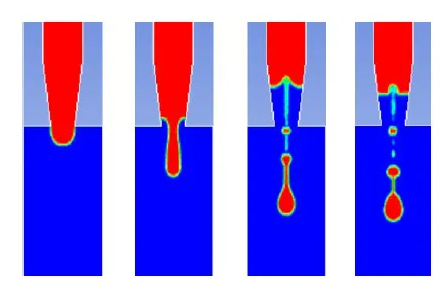

墨滴量指單次噴射釋放的墨水量，單位通常為皮升（pL），其大小直接決定細節還原能力與色彩過渡效果。小墨滴能實現更細膩的灰度層次與邊緣銳利度，大墨滴則適合快速提升覆蓋率，滿足高速打印需求。

不同應用場景對墨滴量的需求差異顯著，行業已形成清晰的選型標準：

高端影像打?。簮?ài)普生打印頭可產生 3.5 pL 的微小墨滴，其 I3200 系列更通過可變墨滴技術實現 3.8-12.5 pL 的多檔位調節；

UV 打印領域：墨滴量通常在 5-12 pL 之間，京瓷 UV 專用打印頭 KJ4A-EX1200-RC 的墨滴控制精度可匹配這一需求；

工業標識打?。喝軇┬痛蛴☆^墨滴量多為 25-60 pL，柯尼卡美能達 512 系列的 L 型噴頭甚至提供 42 pL 大墨滴選項；

特殊工業場景：精工 254GS 噴頭的墨滴范圍達 13-50 pL，可適配油性、UV 等多種墨水類型。

3. 噴射頻率：速度與精度的平衡支點

噴射頻率指每秒噴射的墨滴數量，是連接精度與效率的關鍵參數。雖然頻率本身不直接改變分辨率，但低頻率會限制高分辨率下的打印速度 —— 當需要高 DPI 輸出時，必須通過降低打印頭移動速度來匹配噴嘴噴射節奏。

行業主流打印頭的噴射頻率已形成梯度分布：入門級型號約 15-30 kHz，如精工部分型號最高達 18-40 kHz；中端型號如愛普生 I3200 系列可達 43.2 kHz；高端工業型號則突破 100 kHz，為高分辨率與高速度的兼顧提供可能。例如 15 kHz 點火頻率下，若要維持 1 米 / 秒的滑架速度，水平精度通常被限制在 360 DPI 左右，體現了頻率對精度實現效率的制約作用。

三、精度合成：X 軸與 Y 軸的協同機制

打印精度的最終呈現是水平（X 軸）與垂直（Y 軸）精度協同作用的結果，兩者如同交響樂中的兩個聲部，需精準配合才能實現高品質輸出。

1. 水平精度（X 軸）：速度與頻率的動態平衡

水平精度主要由噴射頻率與打印頭移動速度共同決定，其核心約束來自物理運動規律 —— 精度提升必然要求降低移動速度以保證墨點準確落點。這一關系可通過具體案例量化：當噴射頻率為 15 kHz 時，若滑架移動速度為 1 米 / 秒，水平精度約為 360 DPI；若要提升至 720 DPI，在頻率不變的情況下，移動速度需減半至 0.5 米 / 秒。

高端打印頭通過提升噴射頻率緩解這一矛盾：柯尼卡美能達的高速型號與京瓷的工業級噴頭均通過頻率優化，在保持 600-1200 DPI 精度的同時，維持可接受的生產速度。

2. 垂直精度（Y 軸）：物理精度與 PASS 數的疊加效應

垂直精度主要取決于打印頭物理分辨率與 PASS 數的組合作用。打印頭物理精度固定時，PASS 數的增加可顯著提升垂直方向的墨點密度：

物理精度 300 DPI 的打印頭，1PASS 輸出時垂直精度為 300 DPI；

物理精度 150 DPI 的打印頭，需通過多 PASS 疊加才能提升精度，1PASS 輸出時精度僅為 180 DPI。

垂直精度的優化還需兼顧覆蓋率要求。按照行業標準，25 pL 的墨滴至少需要 20 萬個 / 平方英寸的墨點密度才能滿足基本覆蓋需求。因此實際生產中，需根據橫向精度（X 軸）與覆蓋率要求反向推導所需的 PASS 數，確保精度與覆蓋質量雙達標。

四、實戰權衡：精度、速度與場景的適配邏輯

工業打印場景中，絕對的高精度并非唯一追求，需在精度、速度與成本之間找到最優平衡點。市場上部分產品標榜 "超高精度" 卻犧牲了生產效率，導致單機時產量過低；另一些產品強調 "高速打印" 卻降低了噴嘴排布精度與墨滴控制能力，無法滿足品質要求。

不同行業已形成成熟的參數適配方案：

高速生產線場景：如飲料瓶標識打印，采用單 PASS 模式 + 360-600 DPI 精度 + 大墨滴組合，柯尼卡美能達的線性化噴頭設計特別適配此類單程打印需求；

高端包裝場景：如白酒瓶紋理打印，采用 4-8 PASS 模式 + 600-1200 DPI 精度 + 可變墨滴技術，愛普生的 VSDT 可變墨滴技術可實現平滑的色彩過渡；

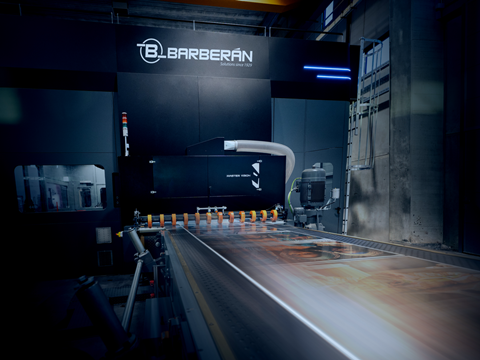

工業制造場景：如陶瓷印花、紡織打印，采用中 PASS（2-4 PASS）+600 DPI 精度 + 適配墨水類型的噴頭，京瓷 KJ4B 系列的水系專用噴頭在紡織打印中表現突出。

噴墨打印頭的精度實現是一項系統工程，DPI 與 PASS 數構成了精度的外在表現，機械分辨率、墨滴量與噴射頻率奠定了精度的硬件基礎，X 軸與 Y 軸的協同機制則決定了精度的最終呈現效果。在實際應用中，需摒棄 "唯精度論" 的誤區，結合生產速度、介質類型與墨水特性進行參數組合優化。隨著交錯噴嘴、可變墨滴等技術的持續演進，打印頭正實現精度與效率的雙重突破，為更廣泛的工業應用場景提供可能。
