一、微流控芯片技術原理和壁壘

微流控（Microfluid）芯片是一種基于CMOS晶圓和MEMS晶圓的多層混合異構晶圓技術的芯片，其由細微的流道管路、腔室、開關閥門、流體驅動和控制元件組成，能夠在微米級、皮升尺度上對液體進行驅動、控制、處理及分析，具有對液體進行自動化并行處理和精準操控的能力。

微流控芯片從技術路線來說，包括熱發泡、壓電、連續幾種技術路線，其中熱發泡式由于成本低、噴孔密度高、可拼接擴展能力強（能做寬幅打?。?、適用水性墨水、生物相容性好、分辨率高、打印速度較快等優勢，被廣泛用于消費級噴墨打印機、寬幅工業打印、生物打印等場景，且由于墨水配方和MEMS薄膜材料的迭代，未來也將在非寬幅工業打印、商業打印等場景逐漸替代壓電式。

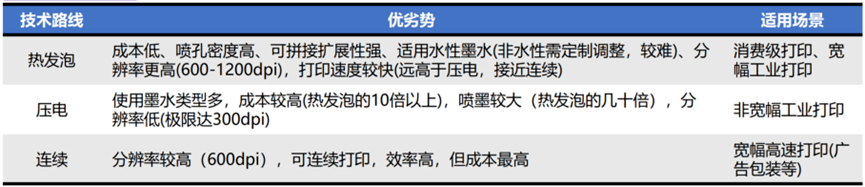

圖1.1 微流控芯片技術路線對比

典型的熱發泡式微流控芯片包括：1）驅動控制層：0.13-0.35 μm的CMOS工藝，主要用途是閉環控溫、集成傳感及控制、皮安電流檢測等；2）薄膜驅動及傳感層：采用貴金屬+硅材料用MEMS工藝制成，精準匹配類液體材料（墨水、生物細胞、面板像素、染料等）的電氣、熱力學、物理特征，實現對于液滴的精準加熱和控制發射；3）微流道層：采用光敏基材經過MEMS工藝制成微型流道，供加熱發泡后帶有動能的微小液體精準噴射到打印目標物上。

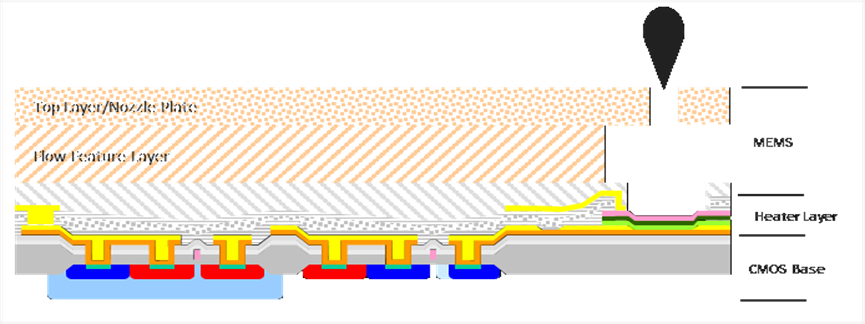

圖1.2 熱發泡式微流控芯片結構

熱發泡式微流控芯片的技術壁壘在于芯片設計（強仿真驗證能力、結構設計、國家IP封鎖的繞過和自有完整IP的建立）、工藝與制造（高度定制化工藝，需要Foundry廠高度綁定配合并保密）、材料選型（可靠性和壽命、TSV鋁互聯工藝）、油墨適配、軟件驅動定制化設計，并且要有系統化解決方案的設計能力（如噴墨打印頭、生物儀器）才能在終端客戶得到更好的應用和推廣。

熱發泡式微流控芯片的關鍵性能參數包括壽命、液滴大小及噴射速度、分辨率（噴孔密度）、芯片尺寸和可拼接能力、兼容液滴種類、噴射頻率等。

二、微流控芯片行業應用和競爭格局

行業應用：微流控芯片主要用于數碼印刷、生物醫藥、3D打印、紡織印染、電子信息等領域，其中數碼印刷領域由于外資龍頭如HP、Canon等多為IDM廠商（芯片→模組→設備），且在IP和專有技術方面擁有完整布局封鎖，繞開難度極大；國內噴墨打印機的整機及上游芯片、模組國產化率低，尤其是芯片端之前多采用美國進口或中國臺灣地區的低端仿制芯片，是典型的“卡脖子”產品；近年來由于國家對于打印安全的高度重視、以及消費級打印市場國產品牌的崛起和家庭消費打印的滲透率提升，對上游的噴墨打印芯片實現國產化的熱度高漲。而生物醫藥領域近年來也高度重視數字液滴技術的應用，微流控芯片被逐漸用于細胞篩選、生物打印、藥物輸送、醫療檢測、基因測序等應用領域。

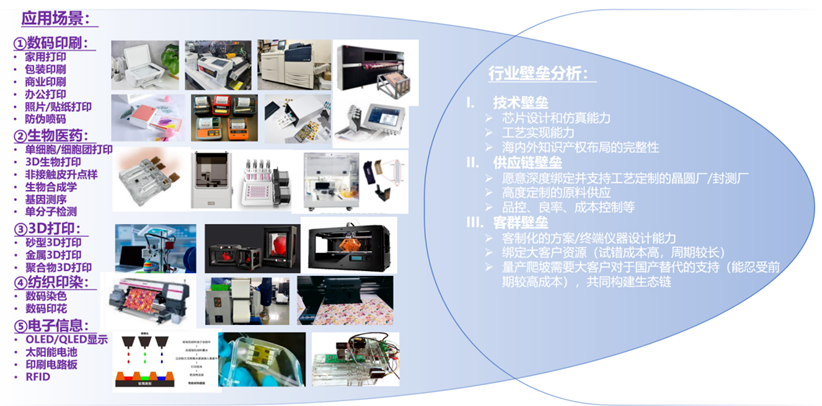

圖2.1 微流控芯片應用場景

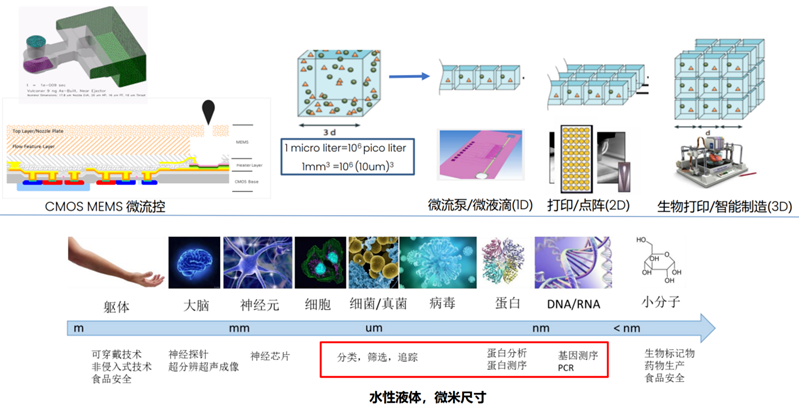

圖2.2 微流控芯片在生物醫療的應用

競爭格局：全球數碼印刷領域的熱發泡式微流控芯片（即噴墨打印頭芯片）基本被HP和CANON兩家壟斷，二者的中高端芯片多自用，對外僅少量出貨低端芯片給噴墨打印機友商；全球第三方芯片供應商有Memjet、船井（收購了Laxmark的噴墨打印業務），以及臺系廠商如IUT、Microjet，該類廠商提供的芯片較為低端，限制了二三線噴墨打印機廠商的產品性能、產量和市占率，國產噴墨打印機在中國市場占有率僅10%；全球噴墨打印機廠商主要包括HP、CANON、EPSON、京瓷等。

國產微流控芯片廠商主要包括上海傲睿科技、杭州銳爾發、湖州美捷等，國產模組廠商包括上海傲睿、寧波得力微、珠海奔彩等，對應終端國產噴墨打印機客戶主要包括漢圖、奔圖納思達、得力、漢印等。全球采用熱發泡技術的生物儀器供應商包括Cytena、Namocell、VIPS等，國內主要有上海傲睿。

全球噴墨打印機（熱發泡路線）對應打印頭市場規模約217.35億元人民幣，采用微流控技術的生物類設備及芯片耗材市場規模約93.72億元人民幣；其中中國噴墨打印機(熱發泡路線)對應打印頭市場規模約55.7億元人民幣，采用微流控技術的生物類設備及芯片耗材市場規模約18.74億元人民幣?？紤]海外打印機市場多為一體化廠商壟斷，海外生物類設備市場導入難度大，國內微流控芯片及模組廠商可以導入的有效市場約74.44億元人民幣。

三、投資建議

MEMS是安芯投資重點關注布局賽道，微流控芯片作為MEMS領域的重要細分品類（在打印、生物醫療等場景晶圓消耗量較高），在打印信息安全和消費打印國產需求旺盛的大背景下，雖然激光打印領域的中低端機型組裝及部分零部件已實現國產化，但核心部件（如高精度感光鼓、顯影劑、高端主控芯片、激光掃描單元）仍依賴進口或外資企業，高端機型技術與供應鏈仍由外資主導，而噴墨打印技術仍面臨微流控芯片卡脖子、國際專利壁壘高、MEMS 制造水平較低等問題，國產替代需求明確；微流控芯片涉及液體的物理微處理過程，結構設計和仿真難度大，設計和驗證周期長，定制化供應鏈要求高，長期被日美廠商壟斷，具備硬卡替屬性。

傲?？萍级ㄎ挥谌珖?guó)產化的微流控芯片及相關應用產品（噴墨打印模組、生物儀器）的研發和銷售，由國家特聘專家領銜并承擔“01專項”、“國家自然科學基金委員會重點項目”等重大項目，是國內稀缺的擁有完整知識產權(數字液滴、數字霧化、數字微泵等)、已量產可與國際龍頭對標的微流控產品的企業，填補了國內在噴墨打印、生物儀器方面的產業鏈空白，并取得了行業大客戶的合作認可和戰略入股，有望成為國內微流控芯片領域的領軍企業。

安芯投資戰略布局傲睿科技，期待傲?？萍寄軌蚩焖賹?shí)現全國產微流控芯片及相關產品的供應鏈自主可控和快速放量突破，解決國內噴墨打印和生物儀器等行業的痛點問題，提升中國數字液滴產業的國際競爭力。
