 近日，由中建八局工程研究院、裝飾公司聯合東南大學張亞梅教授團隊打造的3D打印生態城市運動公園——上海浦東民樂大居公共綠地項目完成主體打印工作。該技術實現了多類復雜異形構筑物的高精度成型與精益化施工，為城市微更新與社區品質提升提供了創新案例。

技術簡介

項目聚焦社區公共設施的特色化、人性化需求，采用“數字化設計+機器人3D打印”技術，構建了“多設備協同、多工藝集成”的智能建造模式。

項目融合了數字化設計、機器人原位打印、工廠預制、裝配化安裝與數字化驗收等全流程技術，系統發揮3D打印技術在結構造型自由、生產定制化方面的優勢，保障了大型復雜異形景觀群的高精度成型與精益化施工。

技術優勢

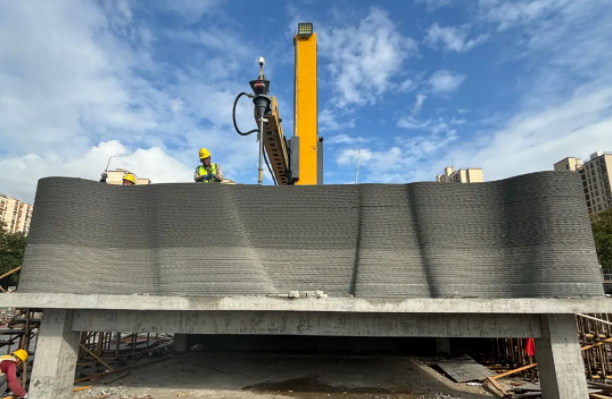

1、高墻體一體化原位打印成型

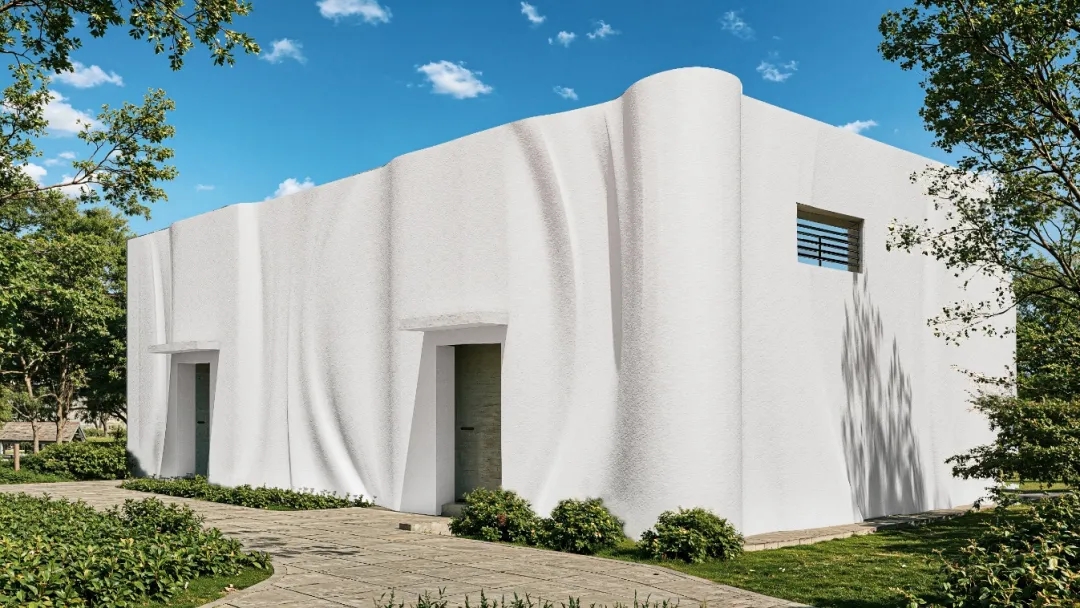

針對占地面積285平方米的大型復雜曲面單體建筑，研發超前多站點路徑規劃及多點無縫銜接打印工藝，解決了室內外1.6米作業高差帶來的工作面擁擠、全程高空打印的技術挑戰，實現了1.3~1.8曲率、2°傾角、5.6米超高曲面墻體的原位高效精準成型。

2、曲面建模與墻體標準節點

采用NURBS曲面形態構建復雜三維造型，實現高精度、高自由度模型設計，建模效率較傳統建模方式提高34.7%；立項《非承重異形3D打印墻體構造》圖集，囊括14種標準節點連接構造，實現MEP（機械、電氣、管道）集成，為復雜曲面墻體原位打印提供了標準化依據。

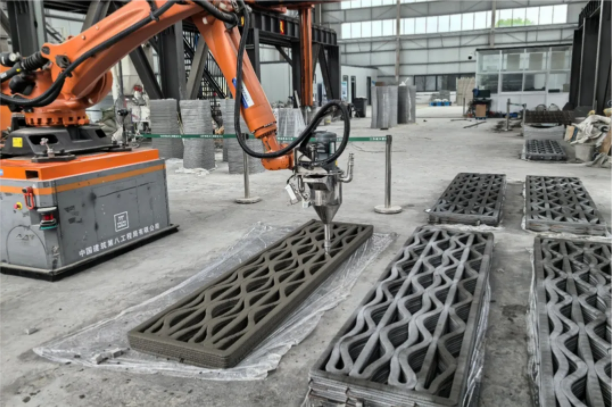

3、復雜造型3D打印數智化切片

針對超大傾角（＞40°）展翼雕塑、大尺寸鏤空廊架等異形構筑物3D打印需求，開發模型切片、路徑仿真、設備控制代碼生成算法及具有自主知識產權的集成化軟件，以輕量化架構實現了不規則形體打印路徑快速輸出。三維數字模型切片及打印路徑生成綜合效率相較傳統方法提升40%。

4、異形構件數字化拼裝與驗收

升級形成基于三維信息重構技術的3D打印異型構件驗收工藝2.0，建立高精度點云與數字設計模型差異性評估模型，對已打印構件進行逆向工程評估，實現對打印工程隱蔽工序的自動化檢測與質檢，驗收效率相較傳統方法提高約50%。

項目簡介

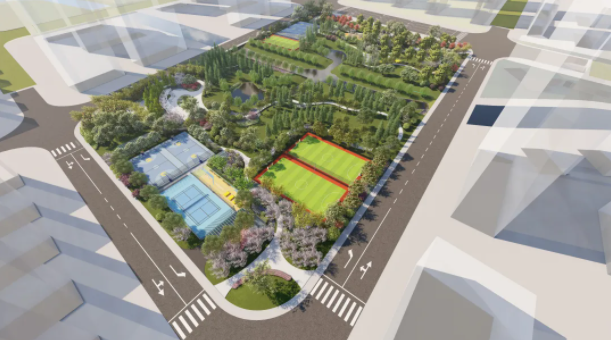

上海市浦東新區民樂大居E04-0l、E04-05地塊公共綠地項目，占地面積約4.29萬平方米，將以“一湖兩環多島一新”為設計理念，打造集娛樂休閑、健身運動為一體的城市公園。項目是惠南現代化城鎮建設的重要組成部分，建成后對進一步完善惠南鎮社區功能、優化交通環境、構建更美好的生態環境和人居空間等方面具有積極意義。
