 2026年1月13日——佳能公司今日宣布，憑借其在納米壓印光刻技術方面的專長，佳能已成為全球首家開發并實際應用突破性晶圓平坦化技術——噴墨自適應平坦化（IAP）的公司。佳能計劃于2027年將搭載IAP技術的設備商業化，用于包括邏輯器件和存儲器件在內的先進半導體制造領域。

平坦化——即消除晶圓表面不規則性的過程——是半導體制造中不可或缺的工序。隨著多層薄膜和布線的疊加，晶圓表面即使存在輕微的不平整，也會導致關鍵的二維誤差和圖案邊緣錯位。這些問題會顯著影響生產效率，尤其是在半導體器件日益小型化和三維化的背景下，對超精密平坦化技術的需求也日益增長。傳統的平坦化方法包括旋涂法（用于形成薄膜以創建光滑的上表面）和化學機械拋光法（需要對晶圓進行反復的物理拋光）。然而，這些方法步驟繁多，增加了整個工藝的復雜性和成本。

佳能開發了一種納米壓印光刻技術，該技術利用噴墨系統將光刻膠涂覆到晶圓上，然后將帶有圖案的掩模像印章一樣壓印到晶圓表面，從而轉移電路圖案。隨后，佳能將這項技術應用于2023年10月推出的FPA-1200NZ2C半導體制造系統中。在此基礎上，佳能通過調整納米壓印光刻的關鍵要素，使其適用于平坦化工藝，從而開發出IAP技術。

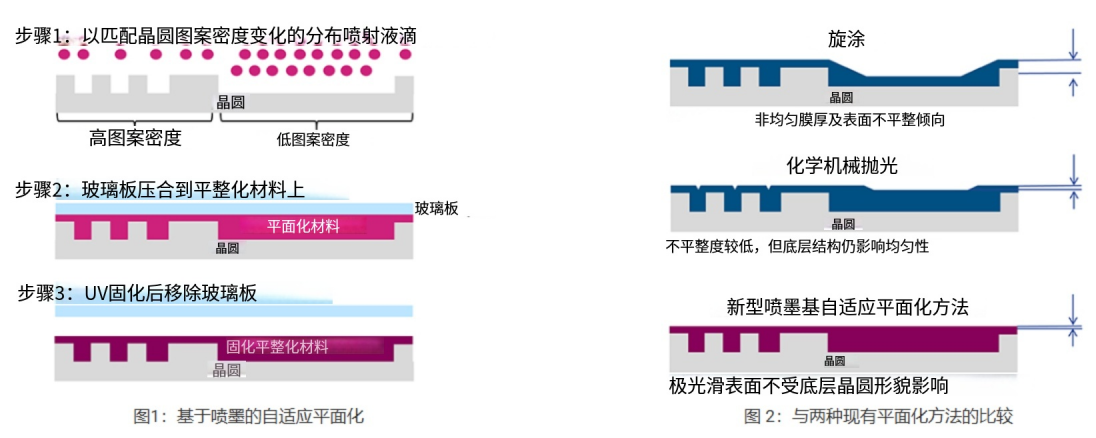

噴墨技術用于將光固化材料以精確控制的方式噴涂到晶圓的特定區域，以匹配表面形貌，包括電路圖案的分布。隨后，通過將一塊平坦的玻璃板壓在晶圓上，實現高精度平坦化。這使得在一次壓印工藝中即可精確地將直徑為 300 毫米的晶圓的整個表面整平，而無需考慮底層電路設計或形貌密度的變化。由此，形貌不規則性被降低到 5 納米或更小，從而有利于結構的均勻分層——這對于后續的下游工藝至關重要。

佳能和佳能納米技術公司將在即將于2月25日（周三）在圣何塞會議中心舉行的SPIE先進光刻與圖案化會議上，展示他們?cè)贗AP技術方面的研究成果。報告將詳細介紹IAP工藝及其初步結果。
