壓電噴墨頭項目介紹

工業級噴墨機在瓷磚裝飾、綠色印刷、布匹印染等行業廣泛使用，壓電噴墨頭是噴墨機中集成度、技術門檻、成本極高（占整機裝備的六成）的系統，全部依靠進口，國內市場被美、英、日等壟斷。

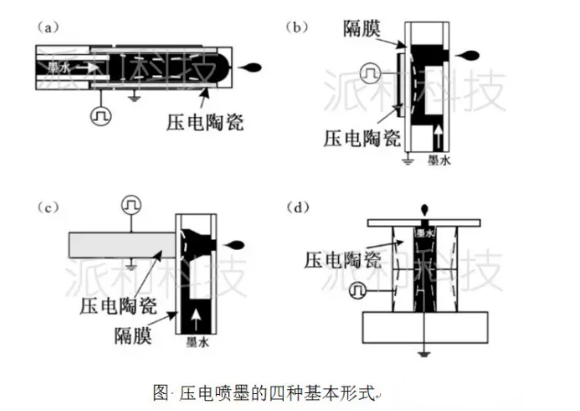

壓電噴墨技術原理：利用逆壓電效應，對壓電陶瓷致動器施加電壓引起陶瓷機械形變，形變在墨水腔中會產生的壓力或聲波，致使墨水在噴嘴處獲得能量斷裂，并以一定速度噴射出墨滴。根據壓電陶瓷變形模式的不同，壓電噴墨可分為四類：擠壓模式、彎曲模式、推動模式和剪切模式。

北京派和科技股份有限公司（簡稱派和科技），是國內 一家專門從事壓電噴墨頭、精密微動臺、壓電元件等智能裝備及核心器件研發和產業服務的國家高新技術企業。

針對壓電噴墨頭項目，派和科技累計投入研發經費500萬元，經過1年多技術攻關，近期在剪切模式壓電噴墨頭研制方面取得階段性進展。研發團隊先后突破壓電噴墨頭的噴射模擬、墨槽精密成型、噴嘴板制備、壓電陶瓷電疇控制、表面電極成型、電極綁定等關鍵技術難點，申報各類專利10余項，取得多項自主創新成果。

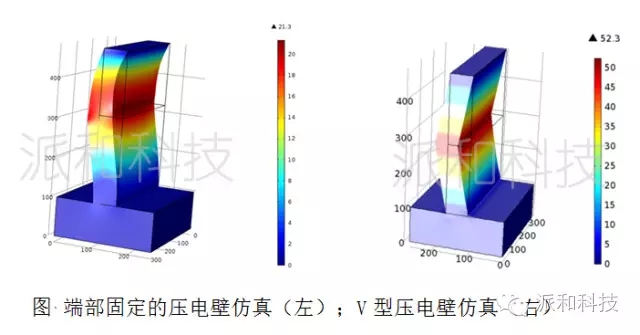

1、對140微米周期陣列精密壓電陶瓷墨槽壁，在不同物理邊界條件下的運動變形進行了仿真，模擬噴墨動作。在端部限位工況下，20V電壓可獲得超過21nm的局部變形，而V型壓電壁的變形可超過52nm。

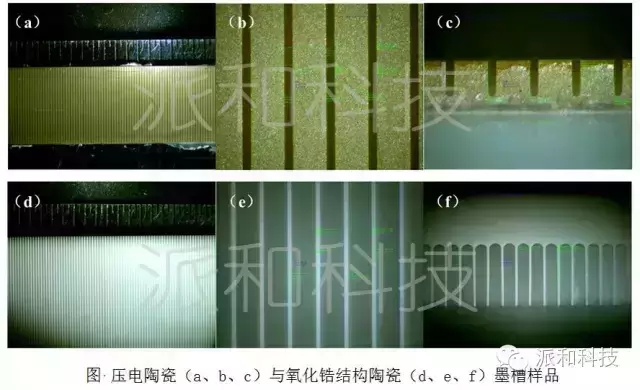

2、針對壓電陶瓷或氧化鋯高硬度陶瓷墨槽微結構，實現槽寬從40~200μm，壁厚30~185μm，槽深可達1000μm的高精度成型。墨槽深寬比可達30:1，加工精度能滿足180DPI壓電噴墨頭的制備需求。

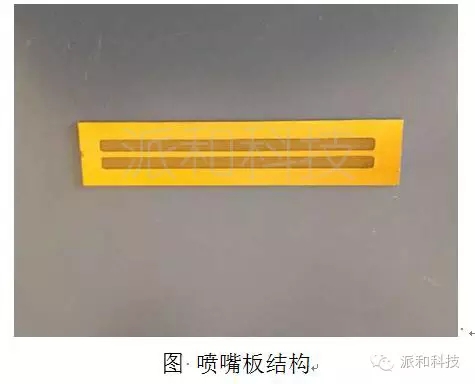

3、噴嘴和線路成型采用皮秒和飛秒激光加工工藝，相比傳統工藝方法，成孔速度極快，氧化鋯微孔成型小于1ms，該工藝生產效率高，材料適應性廣，適合噴墨頭高密度陣列微孔加工。ZrO2陶瓷噴嘴板和聚酯膜噴嘴板，下孔徑20-40????????、錐度10°。

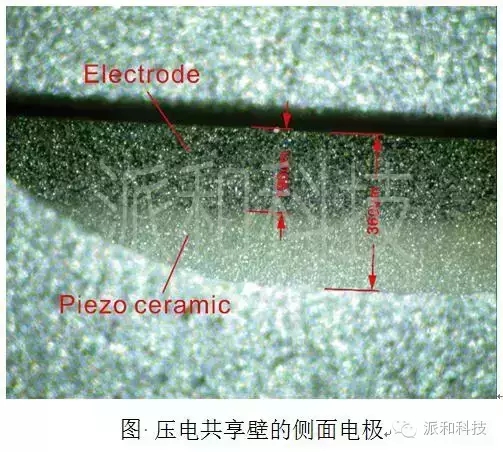

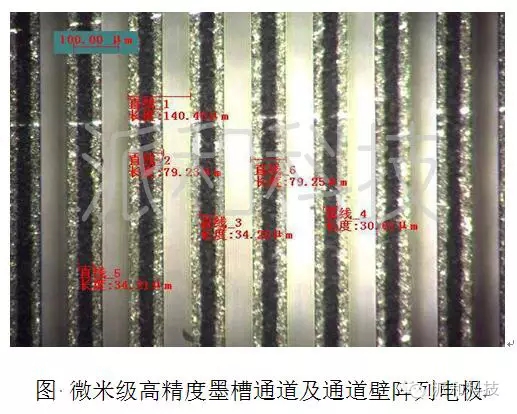

4、采用改進的金屬濺射工藝方法，成功在陣列壓電墨槽壁上制備出高質量鋁電極層：電極厚度100nm，對應槽深360μm、槽寬60μm的陣列壓電壁，側電極寬度為173μm~190μm。

下一步公司計劃開展多噴嘴噴墨、大噴嘴釉料打印、膠液打印等樣機開發，同時在珠三角地區選聘技術主管牽頭成立參股子公司，組建獨立團隊運營，啟動項目天使輪融資1000萬，滿足下游設備商對壓電噴墨頭市場需求。
