就在十一月末，京東方成功研制中國首款采用噴墨打印技術的55英寸4K OLED顯示屏，這有望打破韓企在大尺寸OLED領域的壟斷格局。

主流的OLED制作一般都采用蒸鍍的工藝，這一技術主要面臨著良品率和成本的問題。而噴墨打印技術的OLED面板制造工藝相比于蒸鍍工藝，是降低生產成本的一個可行方法。

其實，國內外很多面板廠商很早就開始研發噴墨印刷技術，包括三星、LG、京東方、CSOT等。

去年年底，日本顯示器公司（JDI）關聯企業JOLED宣布，全球首創的印刷生產方式生產的21.6寸OLED面板，已經開始供貨，但早期還是主要用于醫療器械的顯示器。

蒸鍍和噴墨印刷的區別

OLED的發光原理

在ITO玻璃上制作一層幾十納米厚的發光材料——也就是人們通常所說OLED屏幕像素自發光的材料，發光層上方有一層金屬電極，電極加電壓，發光層產生光輻射；從陰陽兩級分別注入電子和空穴，被注入的電子和空穴在有機層傳輸，并在發光層復合，激發發光層分子產生單態激子，單態激子輻射衰減發光，從而形成一個個像素點。

真空蒸鍍

形成有機層的最常用的方法是“蒸鍍”， 蒸鍍類似于蒸發。在鍋里燒開水時，蒸氣就形成鍋蓋上的露水。

不同之處在于蒸鍍使用有機材料代替水，并且在真空狀態而不是在正常的大氣壓力下進行加熱。

蒸鍍必須先在真空中進行，也就是在稱為真空室的設備中進行。制造好的大型LTPS背板，在真空室內進行彩色圖案化。

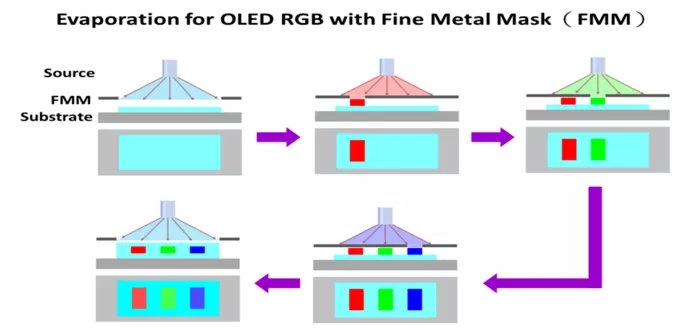

一旦LTPS制造好并放置在蒸鍍真空室中，然后就是在LTPS基板下面放置精密的金屬掩模板（FMM）。

掩模板是在薄鋼板上刻有小孔的器件，所以當有機材料蒸鍍時，它只能沉積在特定的位置。當掩模板準備就緒時，將蒸發源放在其下，并將其加熱到適當?shù)臏囟?。?dāng)加熱開始時，分子單元中的有機小分子穿過掩模積淀到預期位置。

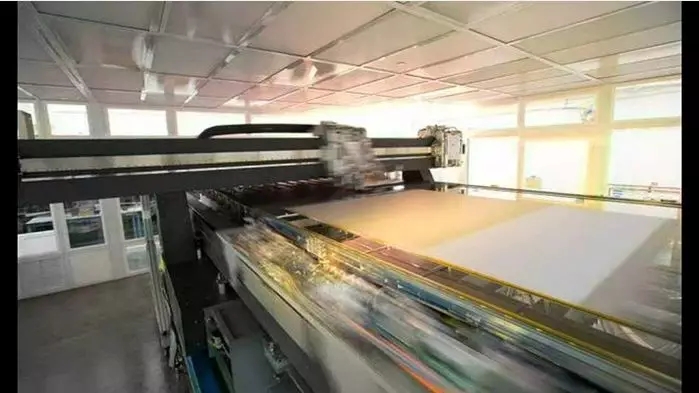

噴墨印刷

噴墨打印技術是像在紙上噴墨印刷一樣，噴射少于幾十pl（一萬億分之一升）的OLED墨水進行顯示屏量產的技術。

與在真空狀態下對有機物進行氣化的蒸鍍方式相比，噴墨打印技術具有在常壓下也能生產、滴落到基板外面的墨水少、可提高材料使用效率等優勢。

進行噴墨打印，首先要在溶劑中融化OLED材料，使其變成墨水形狀。含有OLED材料的墨水通過噴墨頭的噴嘴，在基板的隔柵之間進行印刷。最后經過干燥工序除去溶劑，就可完成OLED材料印刷。

噴墨打印技術可以用在各種類型的顯示屏制程，在大尺寸OLED領域的應用尤其令人期待。這是因?yàn)橹谱鞔蟪叽顼@示面板所需的基板應高于8代，與真空蒸鍍方式相比，噴墨方式在制作大面積設備方面更具優勢。

噴墨印刷的優勢

工藝更簡單

有機發光材料蒸發效率更高、材料利用率高，而蒸鍍時有機材料氣體無差別沉積在玻璃基板上，材料利用率較低。

成本更低

真空蒸鍍工藝，受限于設備與技術，很難制作大尺寸精細金屬掩模板，導致該工藝無法應用在大尺寸面板的制造上。制造成本更低，在OLED面板的原材料使用上，印刷OLED就比蒸鍍技術節省90%左右。

噴墨印刷的難點

墨水不好穩定

墨水的穩定性是印刷制成的關鍵因素，且除去其自身性質變化因素外，影響墨水穩定性的較大的因素是氣泡。

假設現有廠商能穩定且大量提供無雜質墨水的前提下，墨水在運輸、灌入過程中會引入氣泡，而如何去除氣泡暫時還沒有良好的解決方法。

噴頭要求高

除去在小型研發機上部分會采用單噴頭、單噴嘴系統外，在中型以上一般均會采用單噴頭、多噴嘴系統。

該噴頭可以在印刷過程中用多噴頭進行噴印，從而在提高生產效率的前提下，能夠達到均化每個像素點內墨水體積的作用。

成膜

成膜也是噴墨印刷的難點之一。墨水在印刷上去時已然在表面開始揮發，一般墨水邊緣揮發速度較快，會出現咖啡環現象。

OLED電視市場在不斷升溫。根據IHS數據顯示，去年在2500美元以上高端電視市場，OLED電視全球占比達到51.3%，占據半壁江山，首次超越LCD電視。

據奧維云網(AVC)全渠道推總數據顯示，2017年OLED電視的市場零售量規模達11.3萬臺，同比增長92%，今年上半年，中國OLED電視市場規模則同比增長了110.3%。

OLED電視看起來前景廣闊，但一直以來受兩大問題掣肘：一是面板良率，二是終端價格。雖然OLED電視在全球市場成長迅速，但就中國市場來看，還沒有真正起量。

破除以上兩大掣肘，是提速OLED電視的關鍵。目前來看，最核心的問題還是在于面板領域，因?yàn)橹灰姘迳a(chǎn)的技術成熟，且成本降低，那么終端市場的價格也會隨之降低，有利于市場的規模擴大。

全球來看，唯一量產和規模供貨大尺寸OLED面板的廠商是韓國的LGD，其在生產制造方面具備技術優勢和先發優勢。

但孤木不成林，行業需要更多的力量合力推動市場的壯大。中國面板巨頭京東方日前宣布研發成功采用噴墨打印技術的大尺寸OLED面板，引發了行業關注。

此前，LGD采用的是蒸鍍技術工藝生產OLED面板。那么，與蒸鍍技術相比，印刷技術究竟有怎么的特點呢？

印刷技術比蒸鍍技術更為先進，材料利用率高，理論上良率、成本都優于蒸鍍，可實現RGB單個像素的發光控制，各面板企業都在研究印刷式OLED技術，包括LGD在內。不過，董敏也提到，目前印刷技術整體來看工藝還不夠成熟，初期投資巨大。

據了解，BOE（京東方）55英寸4K OLED顯示屏采用全球領先的RGB全打印技術，對比度達1000000：1，高色域?yàn)镹TSC 96.8%，能實現更好的畫質表現。同時，京東方采用噴墨打印技術生產OLED顯示屏材料利用率能達到90%，在設備和耗材成本控制方面也具有明顯優勢。

如果在OLED面板領域，中國企業能夠用更先進的技術深度介入，在全球范圍內釋放更大的產能，向彩電企業提供更高性價比的屏幕，那么OLED電視市場真正大規模起量是可期的。

從印刷式OLED面板誕生來看，技術總是推動產業進步的核心推力，也是破解市場痛點的關鍵所在。因此，中國面板和彩電企業需要進一步增長技術創新實力，加大技術創新投入，真正步入技術驅動增長的良性可持續發展軌道。
