一、噴墨式3D打印

噴墨式印刷（噴墨式3D打印，下同）是目前最主要的無版數字化印刷技術之一，其基本工作原理是根據計算機的指令將油墨從微細的噴嘴直接噴射到承印物上的指定位置，從而形成預先設計好的圖案。與傳統的有版印刷工藝不同，噴墨法不需要預先加工印版，在印刷時噴墨設備也無須與材料發生接觸。

二、噴墨式3D打印優勢

與其他接觸式印刷工藝相比，噴墨式印刷具有以下幾方面優勢：

噴墨式印刷可以打印黏度很低的水狀油墨；

作為非接觸式印刷，噴墨式印刷無須與承印材料接觸，避免了對承印材料粗糙度、強度等要求，及交叉污染；

允許客戶將設計圖案立即打印，即隨時修改，避免制版等資金和時間投入；

數字化的噴墨式印刷更容易實現多種材料的套??；

相較于有版印刷工藝的供墨方式，噴墨印刷油墨消耗量更少，有效地節省材料成本。

鑒于以上優點，過去十幾年噴墨式印刷工藝在電子制造等方面獲得了長足的進步。特別值得強調的是，噴墨式印刷方法具有的使用簡單、耗費材料少、無須制版、承印材料范圍廣等特點決定了該法尤其適合在實驗室中使用，因此該方法成為學術界研究印刷電子器件最熱門的印刷方法，在生產界也已經得到了廣泛的關注。

三、噴墨式3D打印工作原理

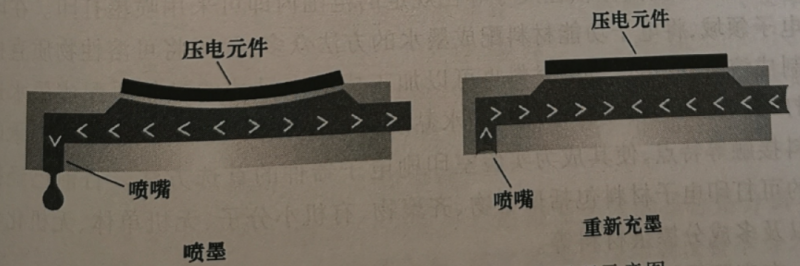

噴墨式3D打印機主要的工作原理是通過對壓電材料施加一定電壓，利用壓電材料在電場下所產生的形變，使墨腔體積發生變化并擠出墨滴，并使其從噴嘴系統中射出。（如下圖所示）

四、噴墨式3D打印的主要打印材料

在實際采用的噴墨打印材料中，最成熟的是金屬材料和功能墨水。早在1988年，就已經出現了直接噴墨打印金屬墨水以制備電極的報道，所打溶液的主要溶質成分為金屬有機化合物，包括銀(Ag)、鈦(Ti)、鉍(Bi)、鈮(Nb)等。由于金屬銀材料具有導電性好、化學性質穩定、價格相對低廉等特點，此后逐漸成為金屬導電墨水的主流，在可溶性銀化合物和銀納米顆粒兩大類墨水領域均已實現了商業化生產銷售。同時含有其他金屬成分如金、銅以及合金材料的墨水也都獲得了商業化的開發，以滿足不同功效函數、不同成本的應用需求。

此外，可噴墨打印油墨是容易成膜的聚合物材料溶液，以及含有聚合物成分的摻雜材料，涵蓋了導體、半導體、光電材料、介電材料以及絕緣材料等幾乎所有的功能材料類型。

五、噴墨式3D打印機的主要應用

在應用方面，得益于數字化、非接觸式的優勢，理論上噴墨打印技術適用于幾乎所有的可印刷電子元器件，包括場效應晶體管、傳感器、太陽能電池、發光/顯示設備、存儲器、電阻、電容器、電感、天線等金屬導電部件，以及這些元器件組合而成的功能電子電路等。
