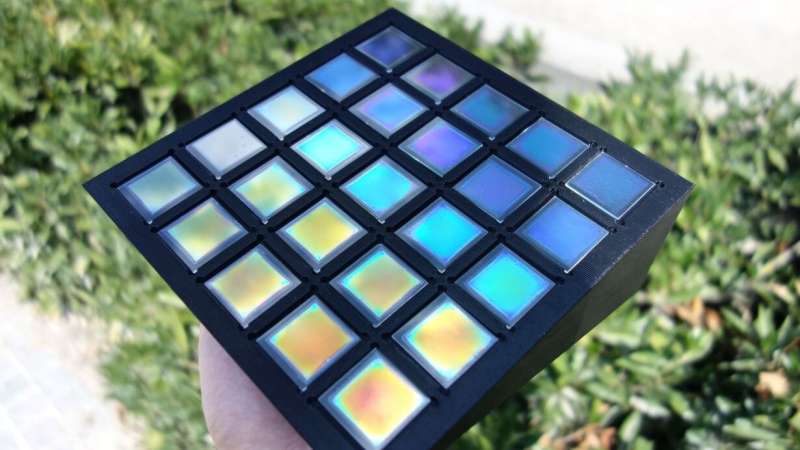

噴墨印刷濾光片可用于精確控制光學特性。圖片來源：LTI、KIT

望遠鏡、光柵、相機、激光測量技術或智能手機：在許多設備和系統中，濾光片可確保光根據其波長進行反射或傳輸?？査刽敹蚶砉W院 (KIT) 的研究人員開發了新材料和創新工藝技術，可使用噴墨打印機生產此類過濾器。|

KIT 光技術研究所 (LTI) 負責人 Uli Lemmer 教授解釋說：“只要工作中涉及光，就需要光學反射鏡和濾光片。” “然而，直到現在，它們都是在復雜的真空系統中制造的，這些系統消耗大量的能源和材料，而且產量相對較低。”

濾光片由許多納米薄的疊加層組成，這些層由兩種具有不同厚度和折射率的不同材料制成。傳統的生產方法依賴于在大型工廠中在高溫下將材料氣相沉積在大表面上——這是一個耗能大的過程，在此過程中會損失大量材料。

用于生產濾光片的噴墨打印機

憑借他們的新工藝，作為由 KIT 和海德堡大學發起的稱為 3D Matter Made to Order 的卓越集群的一部分開發，并且在巴登 - 符騰堡基金會的項目過程中，Uli Lemmer 和他的團隊打算減少制造成本并靈活地使產品的特性適應相應的應用。

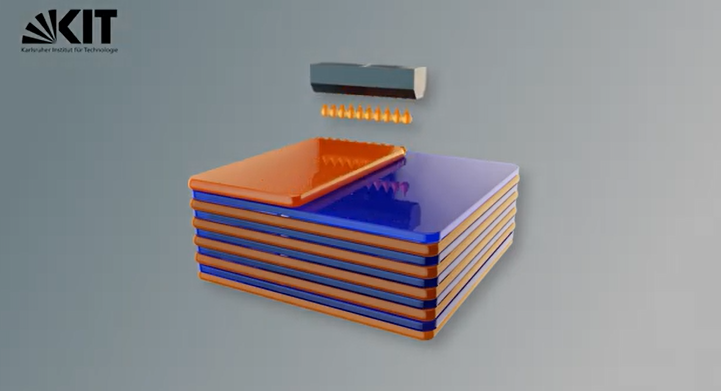

這就是研究人員使用噴墨打印機生產噴墨濾光片 (IJPOF) 的原因。為此，他們使用了兩種專門為這一過程開發的不同墨水。第一種油墨逐滴印刷，直到該層具有所需的厚度。然后，材料通過紫外線固化。然后使用相同的工藝從第二種墨水生產下一層。因此，噴墨打印機通過交替應用的兩種材料逐層生產濾光片。

圖片來源：卡爾斯魯厄理工學院

為特定應用定制產品

“這里的一個挑戰是精確確定印刷和干燥參數，但最重要的是，必須改變層厚度，以便我們得到我們想要的東西，”Uli Lemmer 解釋道。“確實是層厚決定了過濾器的最終性能。”

LTI 開發的工藝特別適用于特殊設計，由于迄今為止缺乏有效的生產方法，這些設計通常成本高昂。據研究人員稱，對噴墨打印機生產的濾光片有很高需求的應用包括醫學中的光譜程序、化學工業的計量設備，或需要覆蓋大表面的高反射率望遠鏡。

具有超高反射率的高性能反射鏡

LTI 科學家使用新穎的噴墨印刷工藝不僅可以生產濾光片，還可以生產介電鏡。這些高科技鏡子，也稱為布拉格鏡子，用于相機系統、顯微鏡或傳感器系統等應用。它們將正確波長的光精確地引導到需要的地方。他們的印刷工藝也在 3D Matter Made to Order Cluster of Excellence 中開發，研究人員設法通過在不同表面印刷納米粒子墨水來生產布拉格鏡。

這些濾光片具有 99% 的超高反射率值和自定義光學特性。該制造方法適用于微米范圍內的光學元件，例如用于照相機中，但也適用于大表面，例如 PV 模塊。Uli Lemmer 和他的博士研究人員的目標是通過成立一家衍生公司，引領這項用于生產新一代濾光片和反射鏡的創新技術取得商業成功。
