西安交通大學邵金友教授/田洪淼教授團隊提出了一種全新的超高墨滴速度壓電式噴墨打印策略，實現打印速度、打印距離、可打印墨水粘度等關鍵噴射性能的根本性提升，突破了當前壓電式噴墨打印技術能力的邊界，有望在高速打印、遠距離打印、“直接到形狀/對象”打?。ü残未蛴。┮约案哒扯炔牧洗蛴〉阮I(lǐng)域?qū)崿F(xiàn)顛覆性的應用。相關成果以“Piezoelectric Drop-on-Demand Inkjet Printing with Ultra-High Droplet Velocity”為題目發表在Research上。

Citation：

Yang Z, Tian H, Wang C, Li X, Chen X, Chen X, Shao J. Piezoelectric Drop-on-Demand Inkjet Printing with Ultra-High Droplet Velocity. Research2023;6: Article 0248.

https://doi.org/10.34133/research.0248

研究背景

當前壓電式噴墨打印技術面臨的主要瓶頸問題之一是如何提高打印速度和打印距離。提高打印速度意味著提高生產力和降低成本，這無疑是永恒的追求。提高打印距離則意味著可以面向非規則表面直接進行打?。?ldquo;直接到形狀/對象”打?。?這將擴展壓電式噴墨的打印能力，滿足“共形電子”、“結構電子”等新興領域非平面器件的打印需求。盡可能提高墨滴速度被認為是提高打印速度和打印距離的關鍵。然而，提高墨滴速度需要同時解決三個棘手且自相矛盾的難題，即：（1）提高壓電打印頭的驅動力從而提高初始墨滴速度；（2）消除高驅動力高初始墨滴速度下必然出現的衛星液滴;（3）減弱高驅動力高初始墨滴速度下必然增大的空氣阻力。按照經典的壓電式噴墨打印理論與方法，這幾乎是不可能實現的。因此，經典壓電式噴墨打印的墨滴速度一般只有5-8m/s（距離噴嘴1mm處），相應的高質量打印的打印速度與打印距離一般被限制在數十至數百mm/s（通常最大值，500mm/s）和0.5~2mm（通常為1mm）的范圍內。

研究進展

西安交通大學邵金友教授/田洪淼教授團隊發現了在高頻壓電式噴墨打印過程中的自調整機制，通過對壓電打印頭內部/外部的積極串?dāng)_效應的調制，實現了壓電打印頭驅動壓力的自增強、衛星墨滴的自消除、空氣阻力的自減弱，有效解決了限制墨滴速度提升的三大難題，從而極大提高了壓電式噴墨打印的墨滴速度?；谏鲜鰴C(jī)制，進一步提出了一種基于數值仿真的波形設計方法和一種基于實驗測試的波形反向設計方法（圖1），實現了面向不同墨水和不同結構壓電打印頭的超高墨滴速度噴射驅動波形快速設計，最大墨滴速度達到了27.53m/s，為相同條件下經典壓電噴墨打印方法的3-5倍。

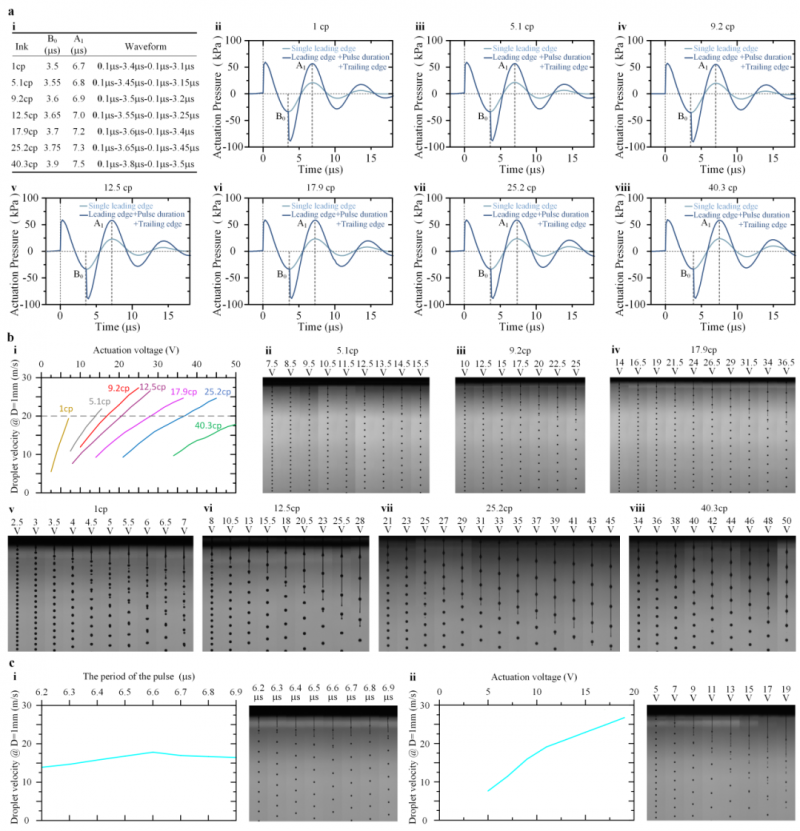

圖1 面向不同墨水和不同結構壓電打印頭的高墨滴速度噴射驅動波形快速設計

通過圖案打印測試對所提出的超高墨滴速度壓電式打印策略的打印能力進行了評估（圖2）：（a）打印速度和打印距離幾乎同時提高了10倍（圖2a）；（b）非常有趣的是可打印墨水材料的兼容性也得到了擴展(圖2b)，對于所使用的壓電打印頭，可打印墨水的Oh數和粘度分別從0.36–0.72擴展到0.03–1.18和10–12cp擴展到1–40.3cp，這甚至打破了經典壓電噴墨打印技術可打印墨水Oh數為0.1-1和粘度為1-25cp的傳統限制；（c）具備曲面的變間距共形打印的能力（圖2c）。

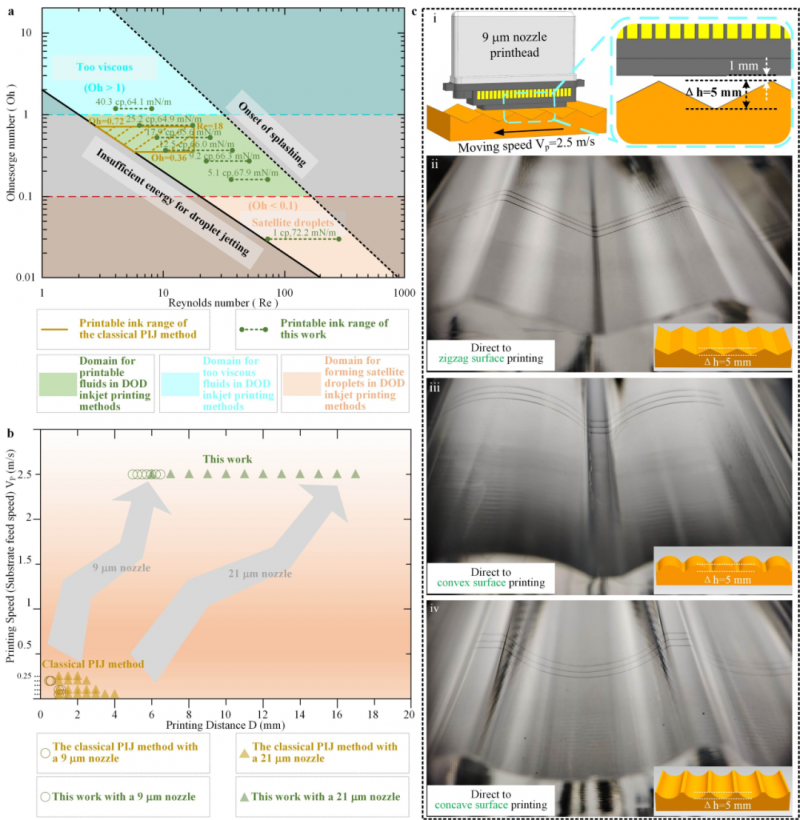

圖2 超高墨滴速度壓電式打印策略的打印能力評估

未來展望

在超高墨滴速度壓電式噴墨打印策略下，不需要對打印頭結構和墨水理化特性進行修改，即可實現打印速度、打印距離、可打印墨水粘度等關鍵噴射性能的根本性提升，這將非常有利于其在工程實際中的應用拓展，有望在高速打印、遠距離打印、“直接到形狀/對象”打?。ü残未蛴。⒁约案哒扯炔牧洗蛴〉阮I(lǐng)域?qū)崿F(xiàn)顛覆性的應用。

作者簡介

邵金友，西安交通大學科研院常務副院長、國家杰出青年基金獲得者，陜西微納制造與智能感知創新團隊學科帶頭人，擔任國家第六次科技預測（2020-2035規劃）先進制造領域?qū)＜摇⑹奈鍑抑攸c(diǎn)研發計劃“高性能制造技術與重大裝備”重點專項指南專家等。主要從事微納制造、電子皮膚與可穿戴電子、生物仿生與軟體機器人等方面的研究工作。主持國家自然科學基金“納米制造的基礎研究”重大研究計劃重大集成項目、國家重點研發專項、裝備預研共用技術等重大項目；在Nature Communications、Science Advances、Advanced Materials、ACS Nano等國際高水平期刊發表論文160余篇論文；授權國家發明專利60多項，美國專利2項；獲國家教學成果二等獎、教育部自然科學一等獎、教育部技術發明一等獎、陜西高?？茖W(xué)技術特等獎與一等獎等教學科研獎勵。
